Du pas des rayures et de la longueur des canons

Publié le 23 octobre 2019 par Cédric
Tweet
Share
Share
Pin127
127 Partages

Quel que soit le domaine, tout est bon pour approfondir ses connaissances. Pour le domaine qui nous réuni, il n’y a pas que sur les armes ou l’on peut rechercher des détails techniques. Les catalogues de constructeur sont aussi des bases de réflexions non négligeables.

Je vous partage par ce nouvel article quelques pensées qui me trottent en tête depuis plusieurs années. Elle débute par le constat que l’on ne trouve pas de document de référence sur la longueur des canons et le pas des rayures pour un calibre donné. Je pensais alors collecter, mettre en forme les données de divers constructeurs pour vous les proposer par calibre.

Un camarade armurier, que je salue ici, m’a donné récemment un catalogue qui a allégé mon travail. En effet, il s’agit d’un catalogue de la marque américaine Ruger de 2018. Ce dernier propose de nombreux calibres et pour chaque arme, il est indiqué la longueur du canon et le pas des rayures.

Les données

On détaillera ici les pas utilisés par le constructeur Ruger selon le document cité supra. Les données sont directement extraites du catalogue. Ces valeurs sont publiques et consultables par tout un chacun. Ce ne sont pas des données sensibles.

Le catalogue couvre les modèles suivants :

Les données sont classées par calibre (par ordre croissant) selon le format suivant :

Le pas : 1 tour sur X pouces/ La longueur du canon en pouce / Le type d’arme / Le modèle de l’arme /La matière du canon (si précisée).

Il est à noter que pour convertir une valeur de pouce en millimètre, il faut la multiplier par 25,4. Ainsi un pas de 1/10″ = 1/25,4 mm soit la rotation complète des rayures sur une longueur de 25,4 mm.

Sur le catalogue, les données sont présentées de la façon suivante :

Calibre 17 HMR :

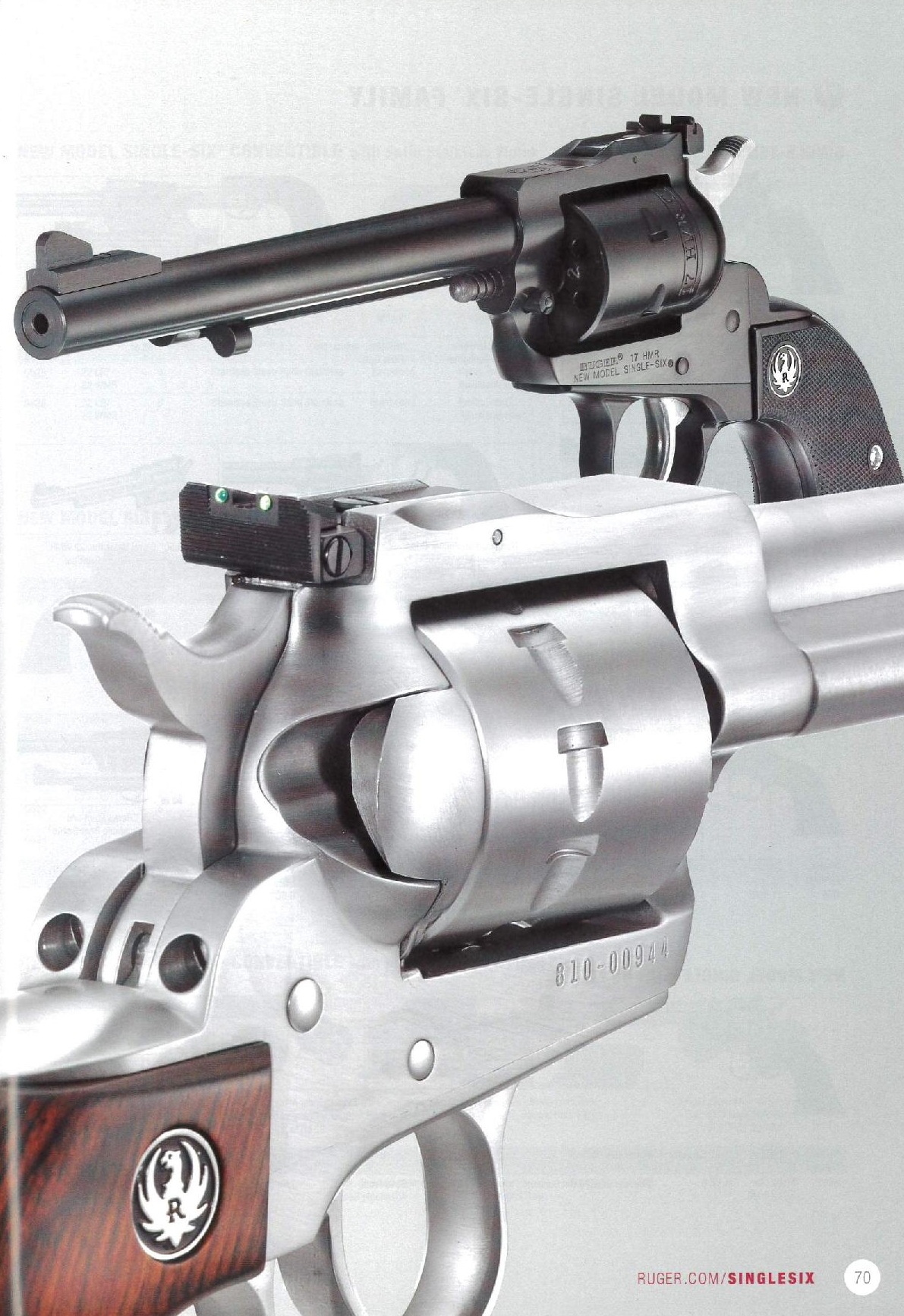

  • 1/7″ / 6,50″ / Revolver / New single-six – 0661 / Acier Allié ;
  • —–
  • 1/9″ / 18″ / Carabine / Ruger american rimfire – 8312 – 8313 – 8353 – 8350 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Ruger american rimfire – 8311 / Acier allié ;

Calibre 17 Hornet :

  • 1/9″ / 24″ / Carabine / 77 series – 7212 / Acier inox ;

Calibre 17 WSM :

  • 1/9″ / 24″ / Carabine / 77 series – 7216 / Acier inox ;

Calibre 204 Ruger :

  • 1/12″ / 22″ / Carabine / Ruger american rifle – 26971 – 26952 / Acier allié ;
  • 1/12″ / 24″ / Carabine / Hawkeye – 37116 / Acier allié ;
  • 1/12″ / 24″ / Carabine / Hawkeye – 17123 / Acier inox ;
  • 1/12″ / 26″ / Carabine / Hawkeye – 17964 / Acier inox ;

Calibre 22 Lr :

  • 1/14″ / 4,62″ / Revolver / New single-six convertible – 0623 / Acier allié ;
  • 1/14″ / 5,50″ / Revolver / Single-ten – 8100 / Acier inox ;
  • 1/14″ / 5,50″ / Revolver / New single-six convertible – 0621 – 0629 / Acier allié ;
  • 1/14″ / 6,50″ / Revolver / New single-six convertible – 0622 / Acier Allié ;
  • 1/14″ / 7,50″ / Revolver / Single-ten convertible  – 0662 / Acier inox ;
  • —–

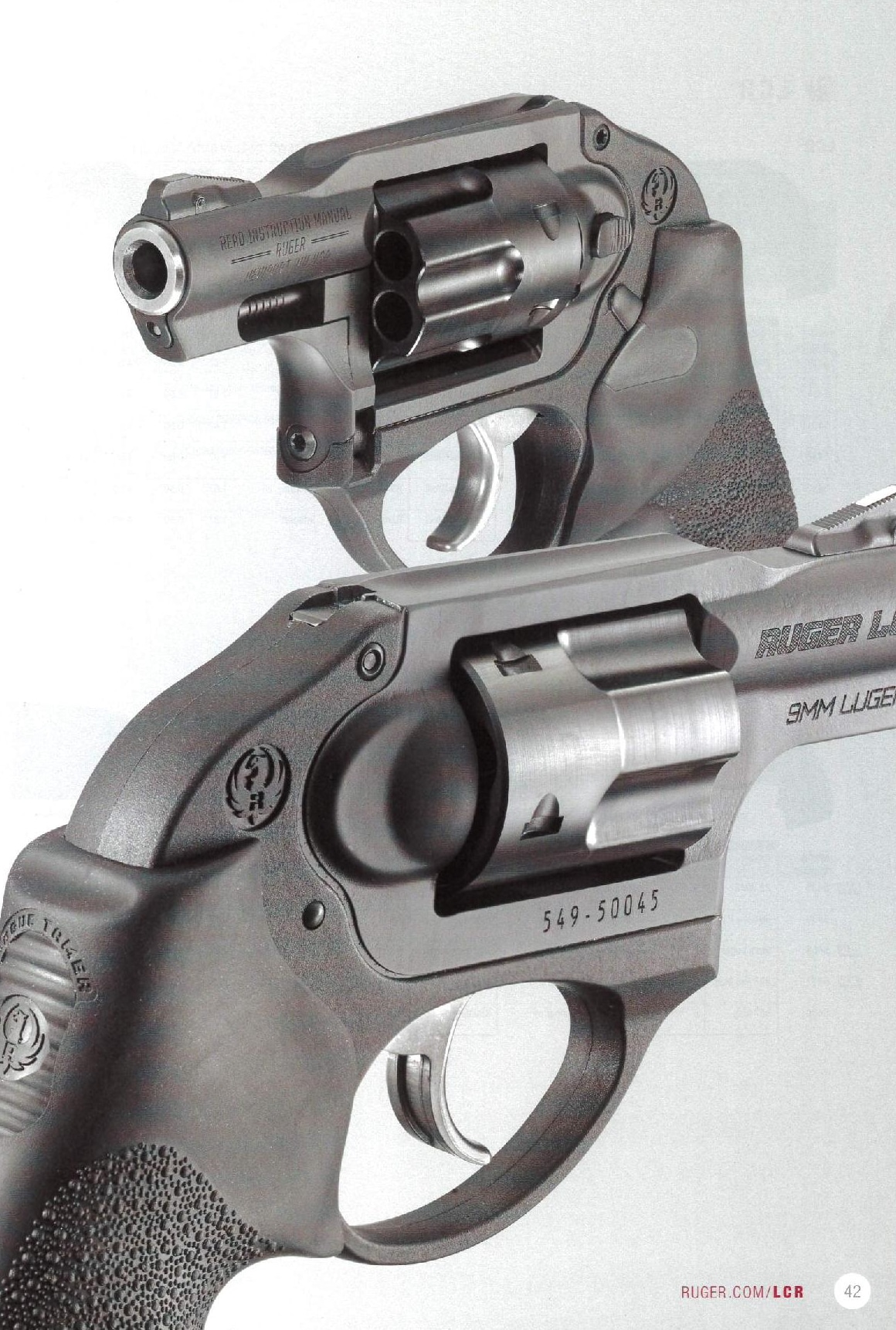

  • 1/16″ / 1,87″ / Revolver / LCR – 5410 /Non spécifié ;
  • 1/16″ / 3″ / Revolver / LCRx -5435 / Non spécifié ;
  • 1/16″ / 3,50″ / Pistolet / SR22 – 3600 – 3604 – 3607 – 3633 – 3637 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / SP101 – 5765 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / Bearcat – 0912 / Acier allié ;
  • 1/16″ / 4,20″ / Revolver / Bearcat – 0913 / Acier inox ;
  • 1/16″ / 4,40″ / Pistolet / Mark IV tactical – 40150 / Acier allié ;
  • 1/16″ / 4,40″ / Pistolet / Mark IV 22/45 lite – 43906 – 43918 – 43917 / Non spécifié ;
  • 1/16″ / 4,40″ / Pistolet / Mark IV 22/45 tactical – 40149 / Non spécifié ;
  • 1/16″ / 4,50 ” / Pistolet / SR22 – 3620 / Acier inox ;

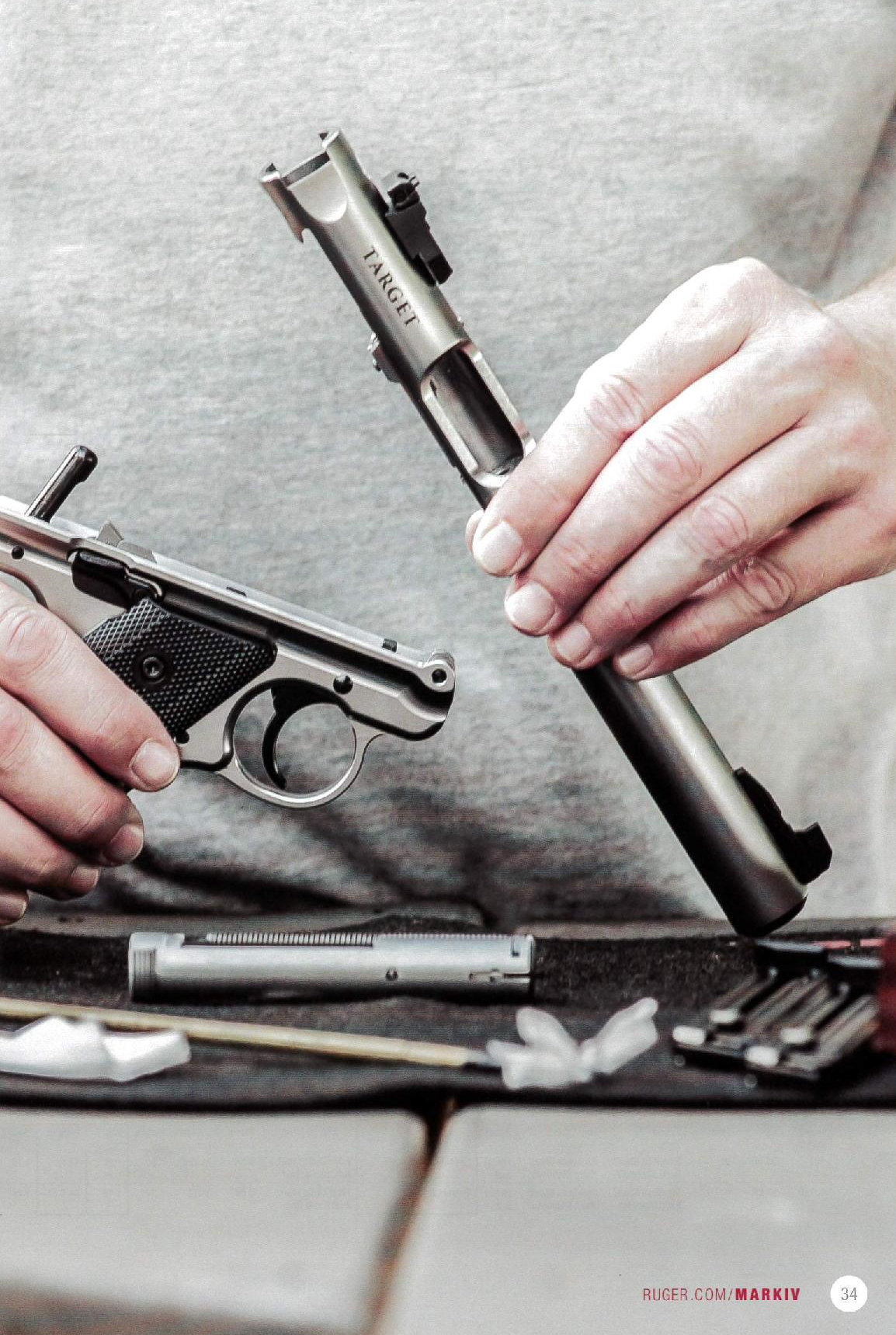

  • 1/16″ / 4,75″ / Pistolet / Mark IV standard  – 40104 / Acier allié ;
  • 1/16″ / 5,50″ / Pistolet / Mark IV Target – 40101 – 40159 – 40103 – 40126 / Acier allié ou inox ;
  • 1/16″ / 5,50″ / Pistolet / Mark IV 22/45 – 40107/ Non spécifié ;
  • 1/16″ / 5,50″ / Revolver / GP100 – 1757 / Acier inox ;
  • 1/16″ / 6″ / Pistolet / Mark IV standard – 40105 / Acier allié ;
  • 1/16″ / 6,88″ / Pistolet / Mark hunter – 40118 – 40160 / Acier inox ;
  • 1/16″ / 6,88″ / Pistolet / Mark IV competition – 40112 / Acier inox ;

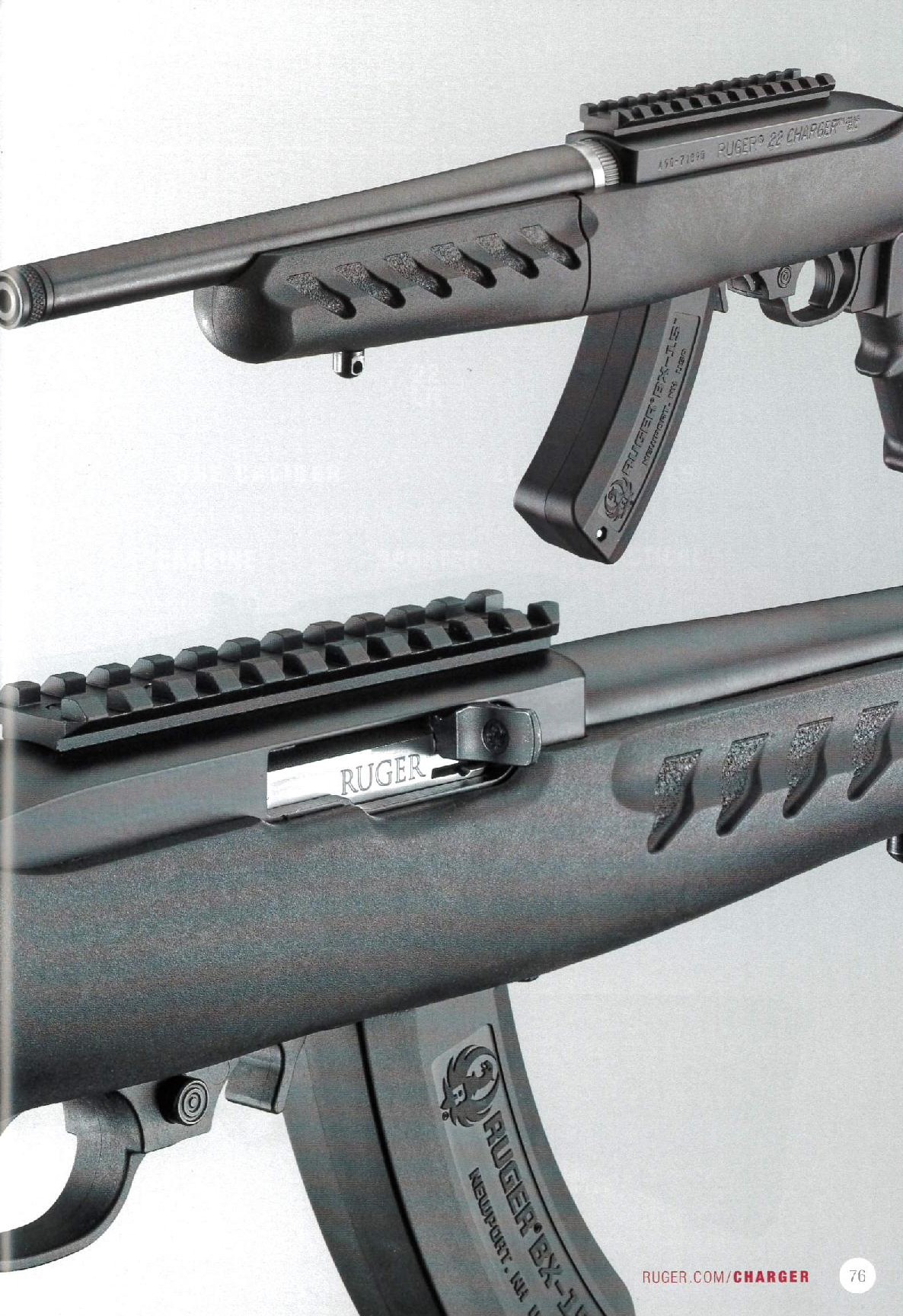

  • 1/16″ / 10″ / Pistolet / 22 charger – 4923 – 4924 / Acier allié ;
  • 1/16″ / 16,12″ / Carabine / 10/22 tactical – takedown – takedown lite – 1261 – 21133 – 21152 / Acier allié ;
  • 1/16″ / 16,13″ / Carabine / 10/22 Target lite – 21186 / Acier allié ;
  • 1/16″ / 16,40″ / Carabine / 10/22 Takedown – 11112 / Acier allié ;

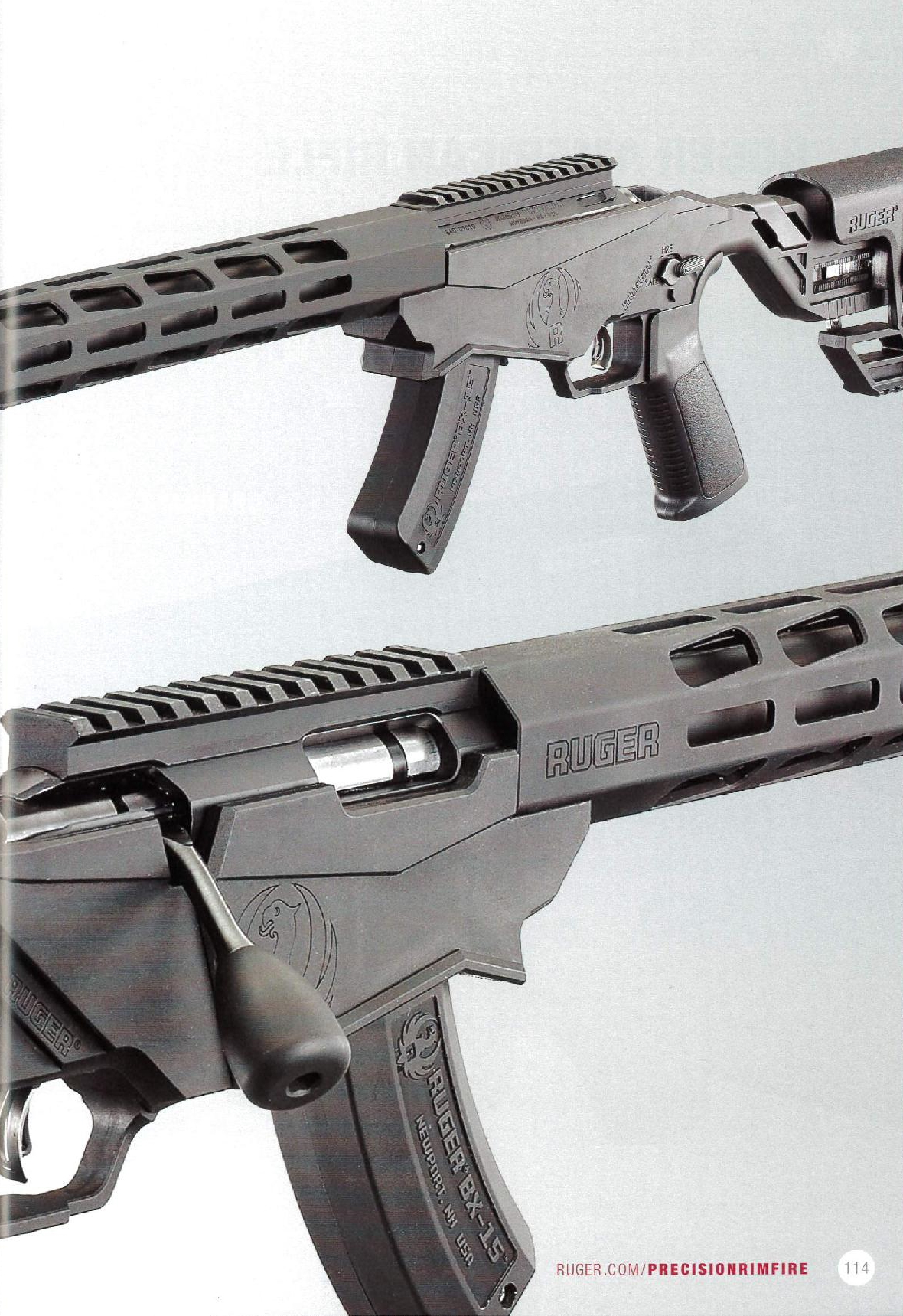

  • 1/16″ / 18″ / Carabine / Ruger precision rimfire – 8400 – 8401 – 8303 – 8306 – 8360 – 8351 – 8348 / Acier allié 1137 ;
  • 1/16″ / 18,50″ / Carabine / 10/22 – 1256 / Acier inox ;
  • 1/16″ / 18,50″ / Carabine / 10/22 Takedown – 11100 / Acier inox ;
  • 1/16″ / 18,50″ / Carabine / 10/22 – 1103 -1151 – 21194 – 1102 / Acier allié ;
  • 1/16″ / 22″ /Carabine / Ruger american rifle – 8301 – 8329 / Acier allié ;

Calibre 22 WMR :

  • 1/9″ / 1,87″ / Revolver / LCR – 5414 / Non spécifié ;
  • 1/9″ / 3″ / Revolver / LCRx – 5437 / Non spécifié ;
  • —–
  • 1/14″ / 4,62″ / Revolver / New single-six convertible – 0623 / Acier allié ;
  • 1/14″ / 5,50″ / Revolver / New single-six convertible – 0621 – 0629 / Acier allié ;
  • 1/14″ / 6,50″ / Revolver / New single-six convertible – 0622 / Acier Allié ;
  • 1/14″ / 7,50″ / Revolver / Single-ten convertible – 0662 / Acier inox ;
  • 1/14″ / 9,50″ / Revolver / New single-six convertible -0624 / Acier allié ;
  • 1/14″ / 18″ / Carabine / Ruger american rifle – 8322 – 8323 – 8352 – 8349 / Acier allié ;
  • 1/14″ / 22″ / Carabine / Ruger american rimfire – 8321 / Acier allié ;
  • —–
  • 1/19″ / 1,87″ / Revolver / LCRx – 5439 : Non spécifié ;

Calibre 22 Hornet :

  • 1/14″ / 20″ / Carabine / 77 series – 7201 / Acier allié ;
  • 1/14″ / 24″ / Carabine / 77 series – 7204 / Aier inox ;

Calibre 223 Rem / 5,56 NATO :

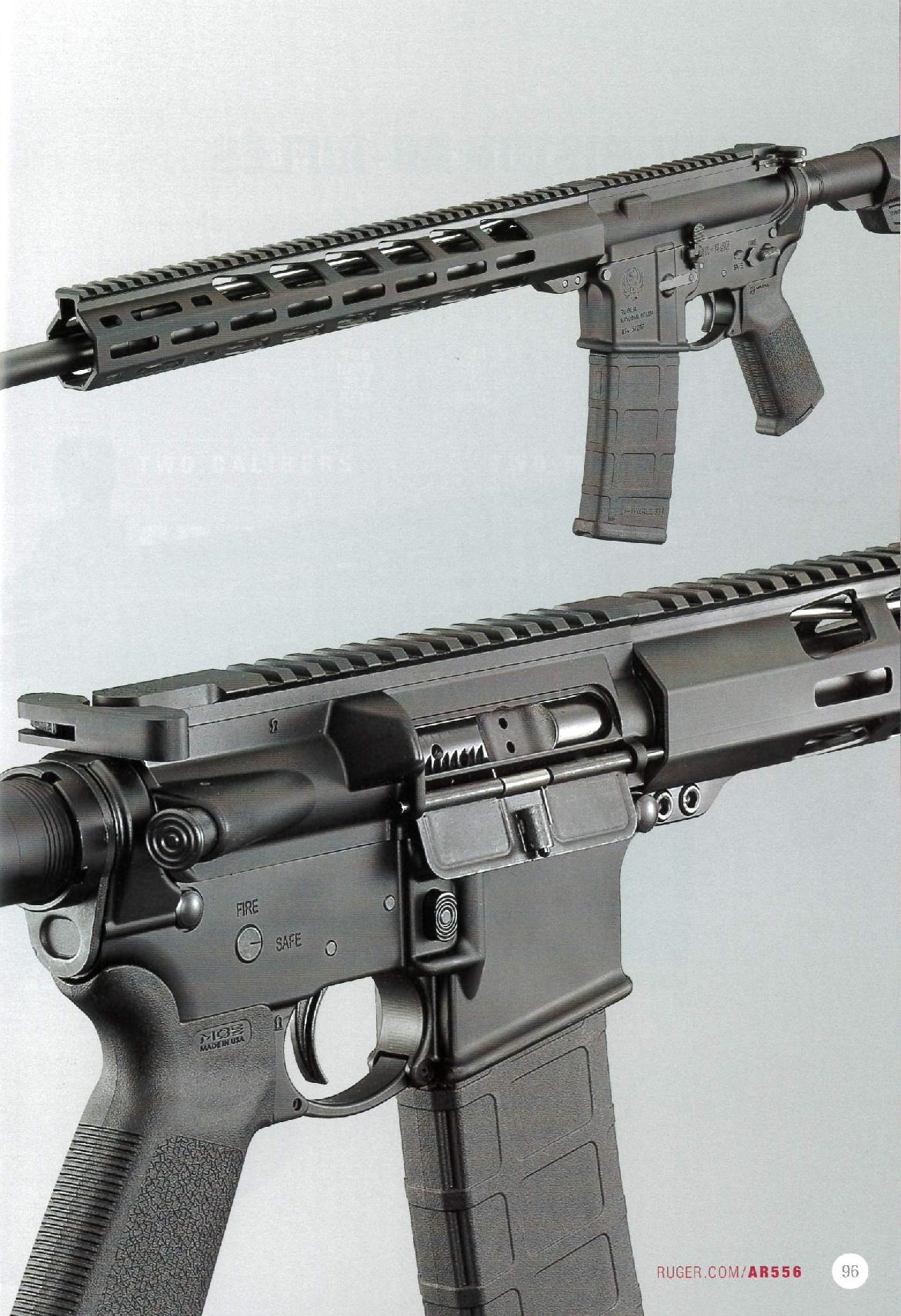

  • 1/8″ / 16,10″ / Carabine / AR 556 – 8500 – 8515 – 8502 – 8511 – 8510 – 8513 / Acier allié ;

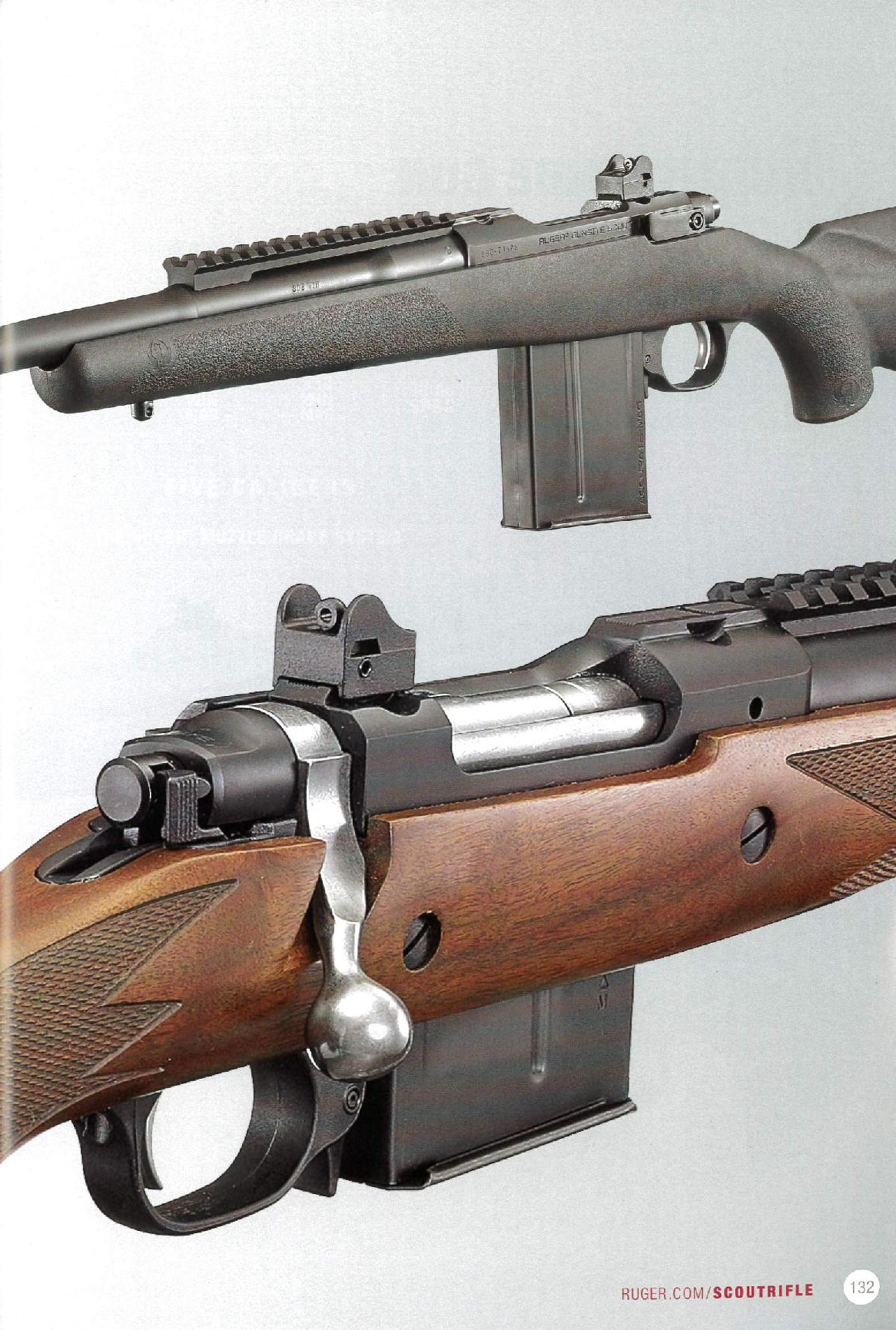

  • 1/8″ / 16,10″ / Carabine / Scout – 6824 / Acier allié ;
  • 1/8″ / 16,10″ / Carabine / Scout – 6825 / Acier inox ;
  • 1/8″ / 16,12″ / Carabine / SR556 – 5924 / Acier Allié ;
  • 1/8″ / 16,12″ / Carabine / Ruger american rifle – 26965 – 6965 –  / Acier Allié ;
  • 1/8″ / 18″ / Carabine / AR 556 – 8514 / Acier allié ;
  • 1/8″ / 22″ / Carabine / Ruger american rifle – 6921 – 16937 – 26944 – 26951 – / Acier allié ;
  • —–
  • 1/9″ / 16,12″ / Carabine / Mini14 – 5847 – 5848 – 5846 / Acier allié ;
  • 1/9″ / 16,12″ / Carabine / Mini14 – 5819 / Acier inox ;
  • 1/9″ / 18,50″ / Carabine / Mini 14 – 5802 – 5805 – 5817 / Acier inox ;
  • 1/9″ / 18,50″ / Carabine / Mini 14 – 5816 – 5801 – 5855 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Hawkeye – 37117 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Hawkeye – 17122 / Acier inox ;
  • 1/9″ / 26″ / Carabine / Hawkeye – 17975 / Acier inox ;

Calibre 22-250 Rem :

  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6945 / Acier allié ;
  • —–
  • 1/14″ / 24″ / Carabine / Hawkeye – 17121 / Acier inox ;
  • 1/14″ / 26″ / Carabine / Hawkeye – 17976 / Acier inox ;

Calibre 6 mm Creedmore :

  • 1/7,7″ / 22″ / Carabine / Ruger american rifle – 26948 / Acier allié ;
  • 1/7,7″ / 24″ / Carabine / Ruger precision rifle – 18032 / Acier chrome moly ;

Calibre 243 Win :

  • 1/9″ / 16,50″ / Carabine / Hawkeye – 17108 / Acier inox ;
  • 1/9″ / 18″ / Carabine / Ruger american rifle compact – 6908 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Ruger american rifle – 6904 – 6918 – 16931 – 26972 – 26924 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Hawkeye – 37119 / Acier allié ;

Calibre 6,5 Creedmoore :

  • 1/8″ / 22″ / Carabine / Ruger american rifle – 26973 – 6973 – 16977 – 26953 – 16953 – 26925 / Acier allié ;
  • 1/8″ / 24″ / Carabine / Ruger precision rifle – 18029 / Acier chrome moly ;
  • 1/8″ / 24″ / Carabine / Hawkeye – 47108 – 47170 – 47174 – 47139 / Acier inox ;
  • 1/8″ / 28″ / Carabine / Hawkeye – 17980 / Acier inox ;

Calibre 6,5 Grendel :

  • 1/8″ / 18″ / Carabine / Ruger american rifle – 26922 / Acier allié ;

Calibre 270 Win :

  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6902 – 6916 – 16932/ Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 37121 / Acier allié ;

Calibre 7 Rem Mag :

  • 1/9,5″ / 24″ / Carabine / Hawkeye – 37122 / Acier allié ;

Calibre 7mm-08 Rem :

  • 1/8,5″ / 22″ / Carabine / Ruger american rifle – 26923 / Acier allié ;
  • —–
  • 1/9,5″ / 16,50″ / Carabine / Hawkeye – 17111 / Acier inox ;
  • 1/9,5″ / 18″ / Carabine / Ruger american rifle compact – 6909 / Acier allié ;
  • 1/9,5″ / 22″ / Carabine / Ruger american rifle – 6906 -6920 / Acier allié ;
  • 1/9,5″ / 22″ / Carabine / Hawkeye – 37123 / Acier allié ;

Calibre 30 Carb :

  • 1/20″ / 7,50″ /Revolver / Blackhawk – 0505 / Acier allié ;

Calibre 300 BLK :

  • 1/7″ / 16,12″ / Carabine / Mini14 – 5864 / Acier allié ;
  • 1/7″ / 16,12″ / Carabine / Ruger american rifle – 26968 – 6968 / Acier allié ;

Calibre 7,62 X 39 :

  • 1/9,5″ / 16,12″ / Carabine / Ruger american rifle – 16976 / Acier allié ;
  • —–
  • 1/10″ / 16,12″ / Carabine / Mini thirty – 5854 / Acier allié ;
  • 1/10″ / 16,12″ / Carabine / Mini thirty – 5868 / Acier inox ;
  • 1/10″ / 18,50″ / Carabine / Mini thirty – 5853 – 5806 – 5804 / Acier inox ;

Calibre 300 Winch Mag :

  • 1/9″ / 24″ / Carabine / Hawkeye – 47183 / Acier allié ;
  • —–

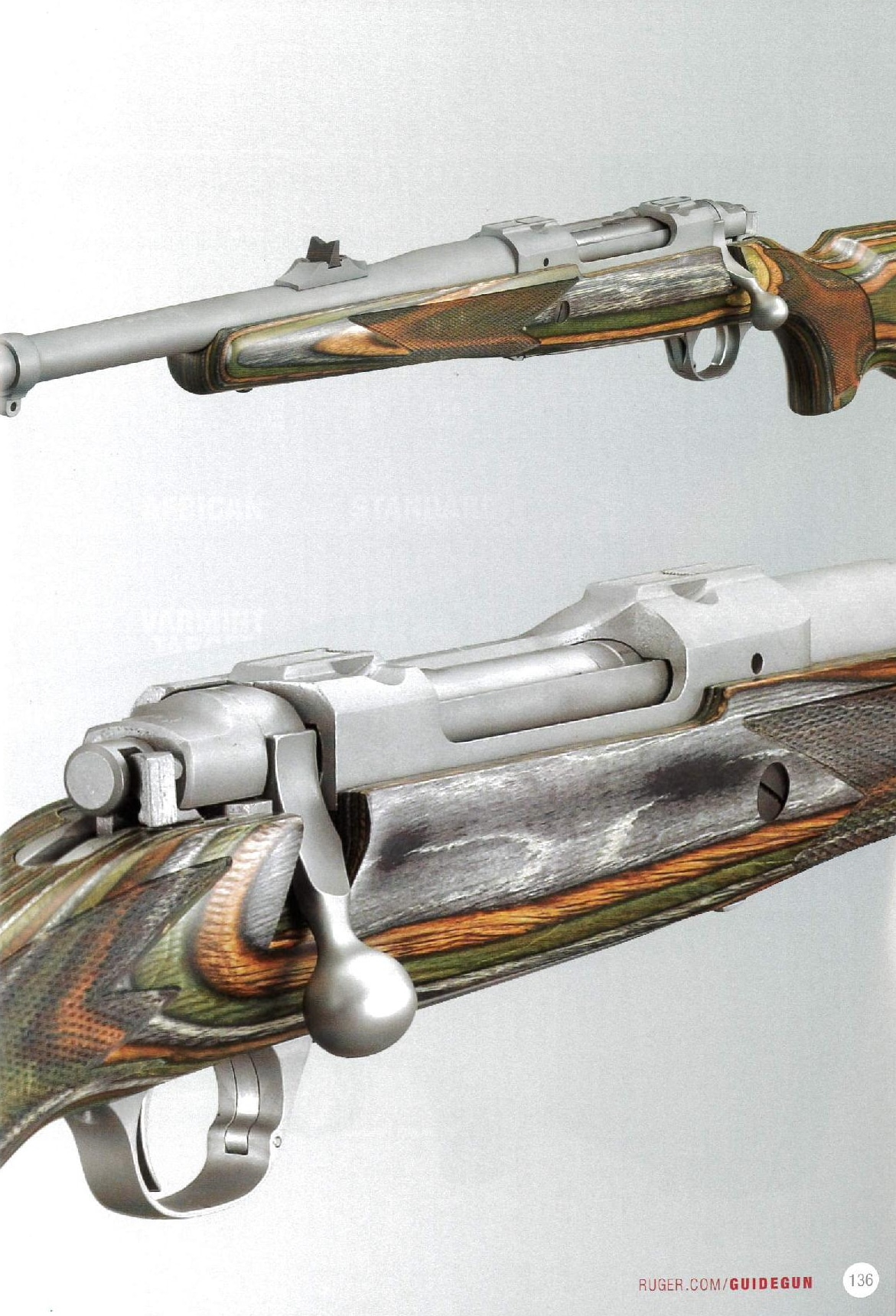

  • 1/10″ / 20″ / Carabine / Ruger guide gun – 47116 / Acier inox ;
  • 1/10″ / 23″ / Carabine / Hawkeye – 47119 / Acier allié ;
  • 1/10″ / 24″ / Carabine / Ruger american rifle – 26929 – 16912/ Acier allié ;
  • 1/10″ / 24″ / Carabine / Hawkeye – 37126 / Acier allié ;
  • 1/10″ / 24″ / Carabine / Hawkeye – 47146 – 47175 / Acier inox ;

Calibre1 308 Win :

  • 1/10″ / 16,10″ /Carabine / Scout – 6803 – 6829 – 6830
  • 1/10″ / 16,12″ / Carabine / SR172 – 5601 / Acier chrome-lined ;
  • 1/10″ / 16,50″ / Carabine / Hawkeye – 17110 / Acier inox ;
  • 1/10″ / 18″ / Carabine / Ruger american rifle compact – 6907 – 26974 – 6974 – 26954 / acier allié ;
  • 1/10″ / 18,10″ / Carabine / Scout – 6821 – 6822 /
  • 1/10″ / 20″ / Carabine / Ruger precision rifle – 18028 / Acier chrome moly ;
  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6903 – 6917 – 16934 – 26926 / Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 37124 / Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 47123 – 47168 – 47140 / Acier inox ;
  • 1/10″ / 26″ / Carabine / Hawkeye – 17979 / Acier allié ;

Calibre 30-06 Sprg :

  • 1/10″ / 20″ / Carabine / Ruger guide gun – 47118 / Acier inox ;
  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6901 – 6915 – 16933 – 26927 / Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 37125 / Acier allié ;

Calibre 327 Fed Mag :

  • 1/16″ / 1,87″ / Revolver / LCR – 5452 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx – 5462 / Non spécifié ;
  • 1/16″ / 3″ / Revolver / SP101 – 5784 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / SP101 – 5773 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / GP100 – 1748 /Acier inox ;
  • 1/16″ / 6″ / Revolver / GP100 – 1764 / Acier inox ;

Calibre 338 Win Mag :

  • 1/10″ / 20″ / Carabine / Ruger guide gun – 47117 / Acier inox ;
  • 1/10″ / 23″ / Carabine / Hawkeye – 47120 / Acier allié ;

Calibre 375 Ruger :

  • 1/12″ / 20″ / Carabine / Ruger guide gun – 47124 – 47125 / Acier inox ;
  • 1/12″ / 23″ / Carabine / Hawkeye – 37186 / Acier allié ;

Calibre 380 auto :

  • 1/16″ / 2,75″ / Pistolet / LCP – 3701 – 3752 – 3763 – 3769 / Acier allié ;
  • 1/16″ / 2,75″ / Pistolet / LCP II – 3750 – 3758 – 3765 – 3767 / Acier allié ;
  • 1/16″ / 3,12″ / Pistolet / LC380 – 3219 – 3253 / Acier allié ;

Calibre 38 SP+P :

  • 1/16″ / 1,87″ / Revolver / LCR – 5401 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx- 5430 / Non spécifié ;
  • —–
  • 1/18,75″ / 3″ / Revolver / LCRx – 5431 / Non spécifié ;
  • 1/18,75″ / 2,25″ / Revolver / SP101 – 5737 / Acier inox ;

Calibre 357 mag :

  • 1/16″ / 1,87″ / Revolver / LCR – 5450 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx – 5460 / Non spécifié ;

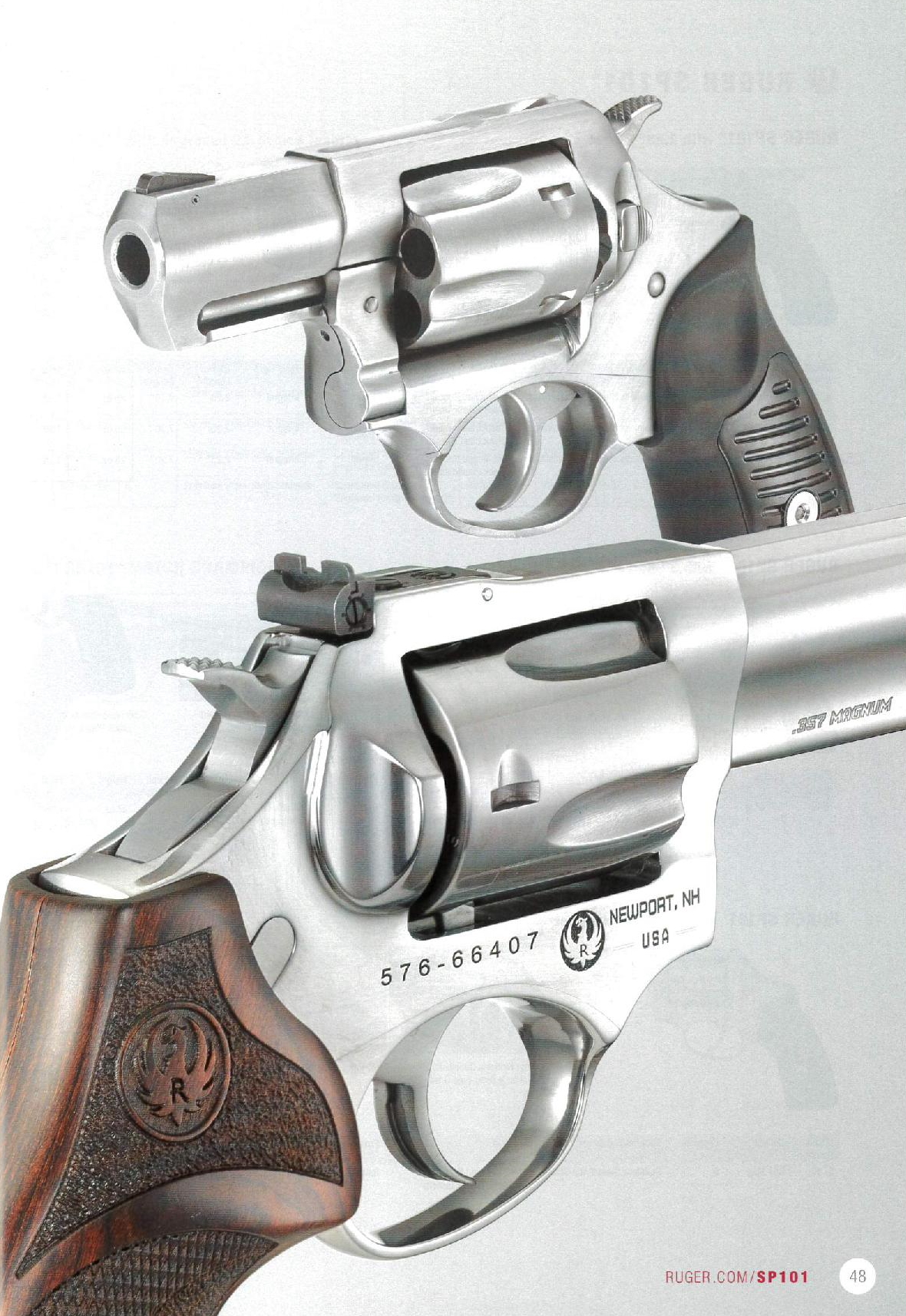

  • 1/16″ / 2,25″ / Revolver / SP101 – 5718 / Acier inox ;
  • 1/16″ / 2,25″ / Revolver / SP101 – 5720 / Acier inox ;
  • 1/16″ / 3″ / Revolver / SP101- 5719 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver /SP101 – 5771 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / SP101 – 5782 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5107 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5109 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / SASS Vaquero – 5133 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk – 0306 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0308 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5106 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5108 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Bisley – 5130 / Acier inox ;
  • 1/16″ / 6,50″ / Revolver / Blackhawk – 0316 / Acier allié ;
  • 1/16″ / 18,50″ / Carabine / 77 series – 7405 / Acier inox ;
  • —–
  • 1/18,75″ / 2,50″ / Revolver / GP100 – 1774 /Acier inox ;

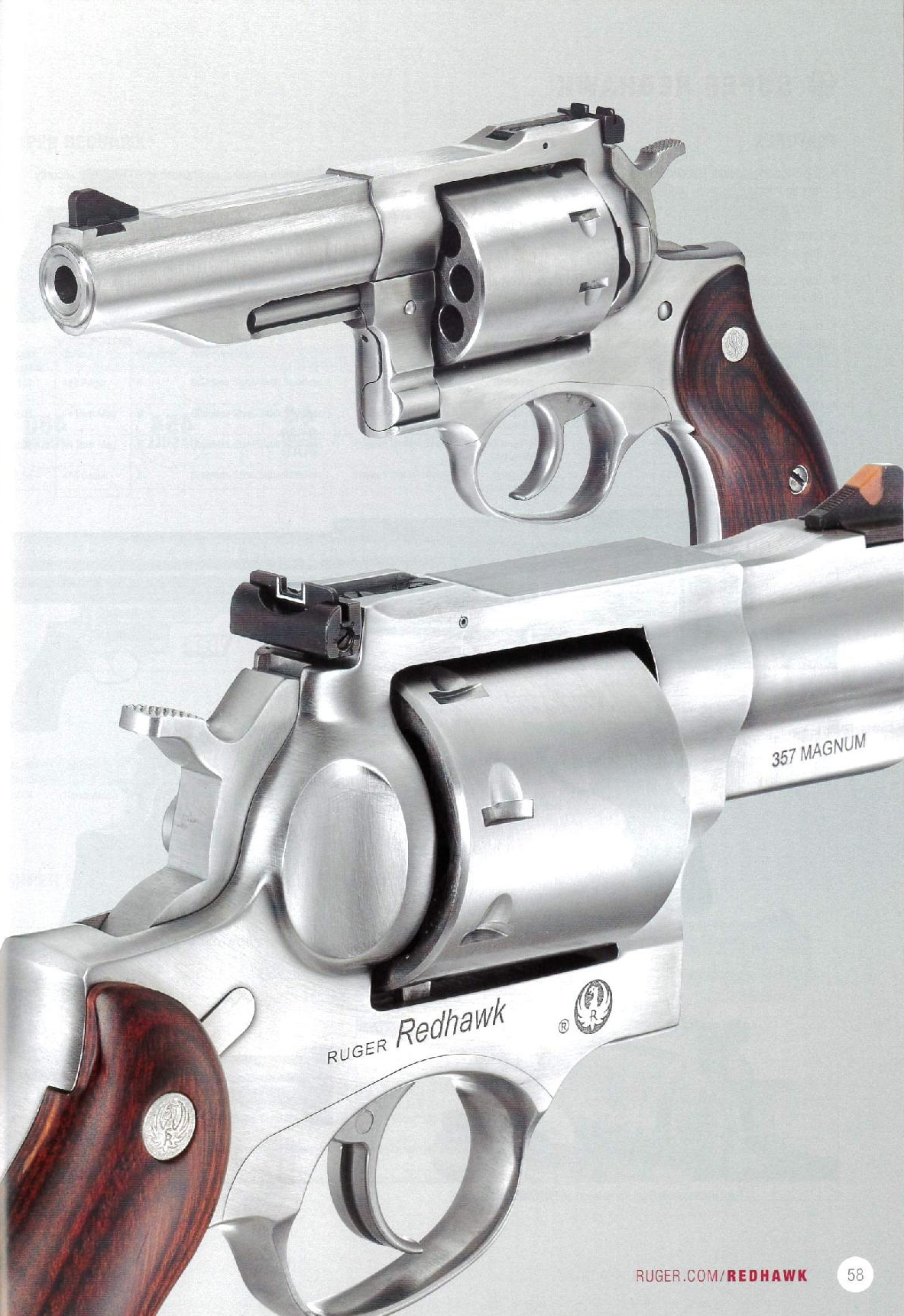

  • 1/18,75″ / 2,75″ / Revolver / Redhawk – 5033 / Acier inox ;
  • 1/18,75″ / 3″ / Revolver / GP100 – 1715 / Acier inox ;
  • 1/18,75″ / 4,20 ” / Revolver / GP100 – 1702 – 1701/ Acier allié ;
  • 1/18,75″ / 4,20″ / Revolver / Redhawk – 5059 / Acier  allié ;
  • 1/18,75″ / 4,20 ” / Revolver / GP100 – 1771 / Acier inox ;
  • 1/18,75″ / 4,20″ / Revolver / GP100 macth champion – 1754 -1755 / Acier inox ;
  • 1/18,75″ / 5,50″ / Revolver / Redhawk – 5060 / Acier inox ;
  • 1/18,75″ / 6″ / Revolver / GP100 – 1704 / Acier allié ;
  • 1/18,75″ / 6″ / Revolver / GP100 – 1707 – 1773 / Acier inox ;

Calibre 9 mm Luger :

  • 1/16″ / 1,87″ / Revolver / LCR – 5401 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx – 5464 / Non spécifié ;
  • 1/16″ / 2,25″ / Revolver / SP101 – 5783 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0308 / Acier allié ;
  • 1/16″ / 6,50″ / Revolver / Blackhawk convertible – 0318 / Acier allié ;
  • —–
  • 1/10″ / 3,12″ / Pistolet / EC9s – 3283 / Acier allié ;
  • 1/10″ / 3,40″ / Pistolet / SR9c – 3313 – 3314 – 3316 – 3317 / Non spécifié ;
  • 1/10″ / 3,55″ / Pistolet / Ruger american pistol compact – 8635 – 8637 -8639 – 8633 – 8663 / Non spécifié ;
  • 1/10″ / 3,60″ / Pistolet / SR1911 officer style – 6758 / Acier inox ;

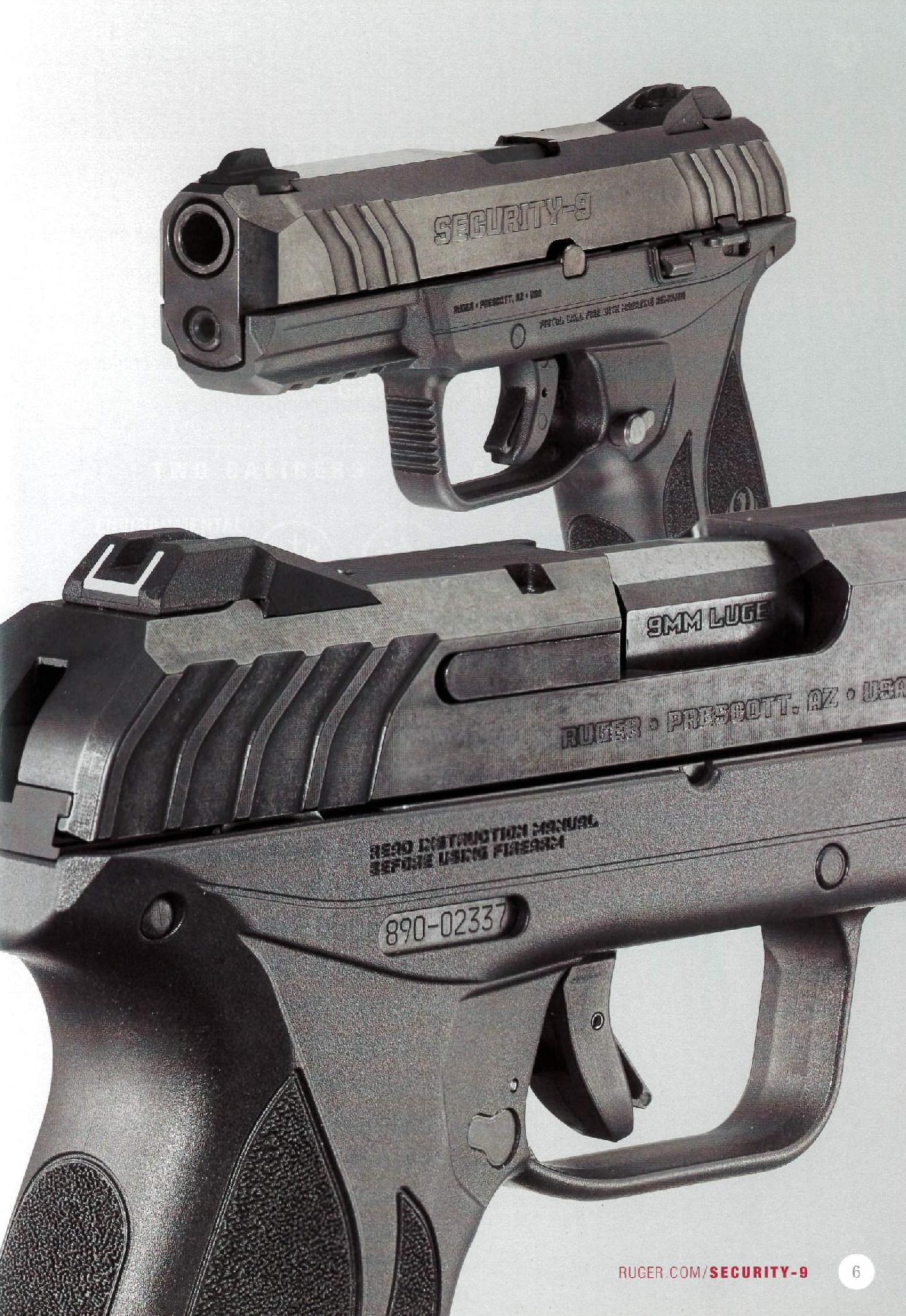

  • 1/10″ / 4″ / Pistolet / Sécurity 9 – 3810 – 3811 / Acier allié ;
  • 1/10″ / 4,14″ / Pistolet / SR9 – 3301 – 3321 – 3309 – 3312 / Non spécifié ;
  • 1/10″ / 4,2 ” / Pistolet / Ruger american pistol – 8605 – 8607 – 8608 – 8638 – 8661 / Non spécifié ;
  • 1/10″ / 4,25″ / Pistolet / SR1911 lightweight commander style – 6722 / Acier inox ;
  • 1/10″ / 5″ / Pistolet / SR1911 target – 6759 / Acier inoxydable ;

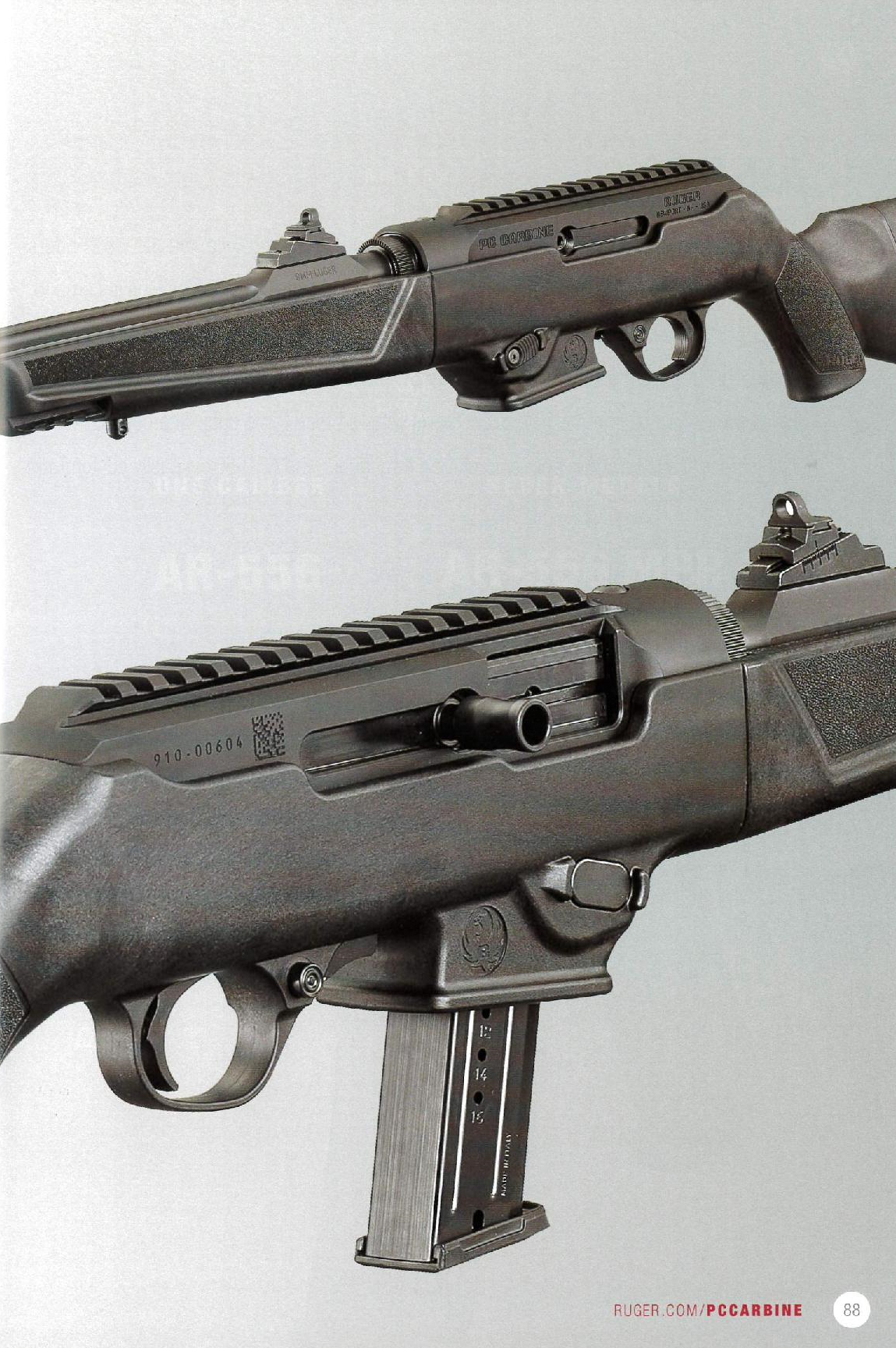

  • 1/10″ / 16,12″ / Carabine / PC carabine – 19100 – 19101 / Acier chrome moly ;

Calibre 10 mm :

  • 1/16″ / 5″ / Pistolet / SR1911 target – 6739 / Acier inox ;
  • 1/16″ / 6,50″ / Revolver / Super redhawk – 5524 / Acier inox ;

Calibre 40 S/W :

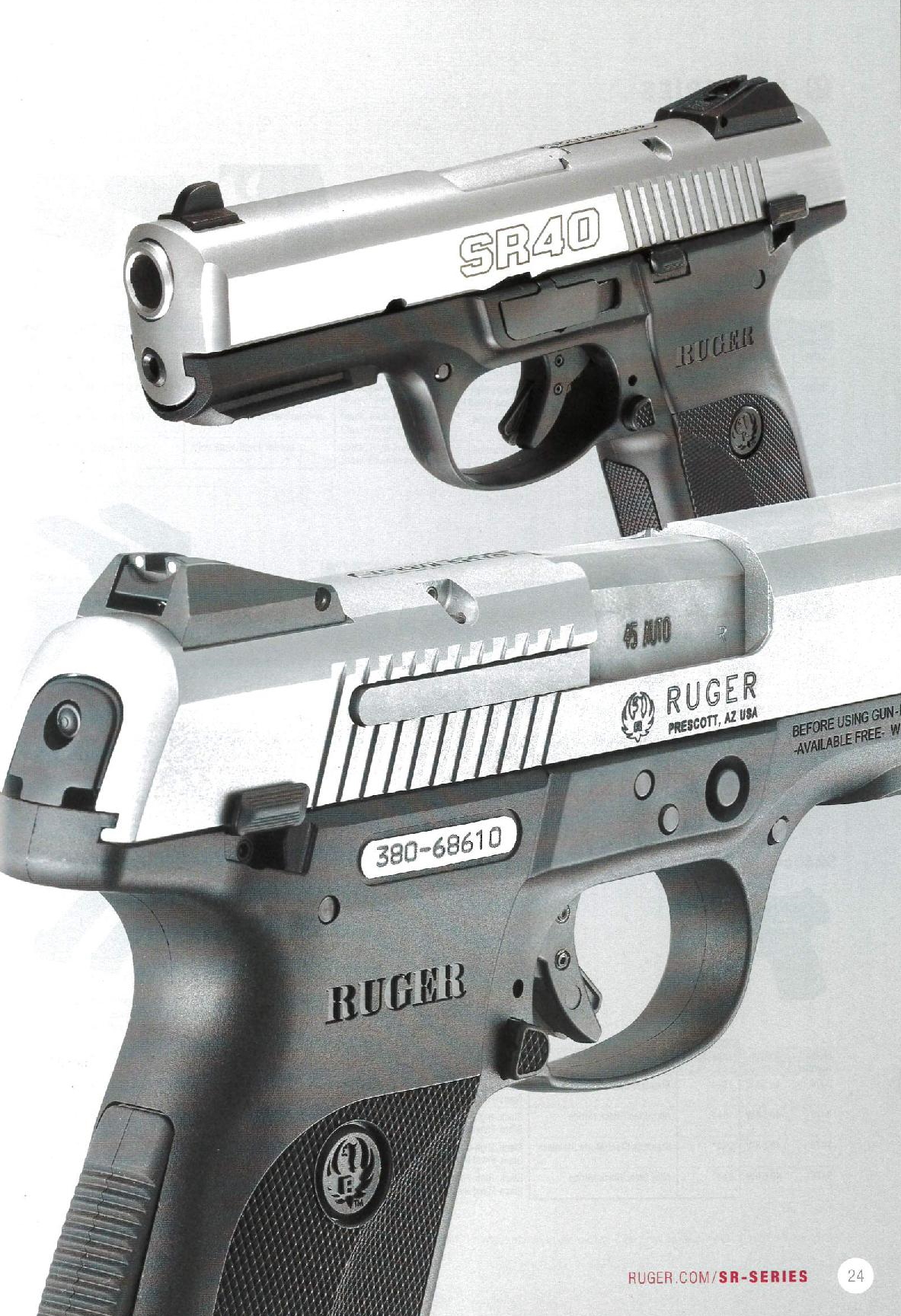

  • 1/16″ / 3,50″ / Pistolet / SR40c – 3476 -3477 – 3478 – 3479 / Non spécifié ;
  • 1/16″ / 4,14″ / Pistolet / SR 40 – 3470 -3471 – 3472 – 3473 / Non spécifié ;

Calibre 41 Rem mag :

  • 1/20″ / 4,62″ / Revolver / Blackhawk – 0405 / Acier allié ;
  • 1/20″ / 6,50″ / Revolver / Blackhawk – 0406 / Acier allié ;

Calibre 416 Ruger :

  • 1/14″ / 20″ / Carabine / Ruger guide gun – 47130 / Acier inox ;
  • 1/14″ / 23 / Carabine / Hawkeye – 37185 / Acier allié ;

Calibre 44 SP :

  • 1/20″ / 3″ / Revolver / GP100 – 1761 / Acier inox ;

Calibre 44 Rem mag :

  • 1/20″ / 2,50″ / Revolver / Super redhawk – 5303 / Acier inox ;
  • 1/20″ / 4,20″ / Revolver / Redhawk – 5026 / Acier inox ;
  • 1/20″ /4,62″ / Revolver / Super Blackhawk – 0813 / Acier allié ;
  • 1/20″ /4,62″ / Revolver / Super Blackhawk – 0814 / Acier inox ;
  • 1/20″ / 5,50″ / Revolver / Redhawk – 5004 / Acier inox ;
  • 1/20″ / 5,50″ / Revolver / Super blackhawk / Acier allié ;
  • 1/20″ / 5,50″ / Revolver / Super blackhawk / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Redhawk – 5001 – 5003 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super redhawk – 5501 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk hunter- 0806 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk bisley- 0862 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk – 0802 / Acier allié ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk – 0804 / Acier inox ;
  • 1,20″ / 9,50″ / Revolver / Super redhawk – 5502 / Acier inox ;
  • 1/20″ / 10,50″ / Revolver / Super blackhawk – 0807 / Acier allié ;
  • 1/20″ / 10,50″ / Revolver / Super blackhawk – 0806 / Acier inox ;
  • 1/20″ / 18,50″ / Carabine / 77 series – 7401 – 7403 / Acier allié ;
  • 1/20″ / 18,50″ / Carabine / 77 series – 7408  – 7402 / Acier inox ;

Calibre 45 Colt :

  • 1/16″ / 4,20″ / Revolver / Redhawk – 5032 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5102 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5105 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk – 0445 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0446 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5101 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5104 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Bisley – 5129 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / SASS Vaquero – 5134 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Blackhawk – 0465 / Acier Allié ;
  • 1/16″ / 6,50″ / Revolver / Blackhawk – 0319 / Acier inox ;
  • 1/16″ / 7,50″ / Revolver / Blackhawk – 0455 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Blackhawk convertible – 0463 / Acier allié ;

Calibre 45 acp :

  • 1/16″ / 3,75″ / Pistolet / Ruger american pistol compact -8645 – 8648 / Non spécifié ;
  • 1/16″ / 4,20″ / Revolver / Redhawk – 5032 / Acier inox ;
  • 1/16″ / 4,25″ / Pistolet / SR1911 – 6702 / Acer inox ;
  • 1/16″ / 4,25″ / Pistolet / SR1911 lightweight commander style – 6711 / Acier inox ;
  • 1/16″ / 4,5″ / Pistolet / Ruger american pistol – 8615 – 8618 – 8680 / Non spécifié ;
  • 1/16″ / 4,5″ / Pistolet / SR45 – 3801 – 3800 / Non spécifié  ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0446 / Acier allié ;
  • 1/16″ / 5″ / Pistolet / SR1911 – 6700 / Acier inox ;
  • 1/16″ / 5″ / Pistolet / SR1911 target – 6736 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Blackhawk convertible – 0463 / Acier allié ;

Calibre 450 Bushmaster :

  • 1/16″ / 16,10″ / Carabine / Scout – 6837 / Acier allié ;
  • 1/16″ / 16,12″ / Carabine / Ruger american rifle – 16950 /Acier allié ;
  • 1/16″ / 20″ / Carabine / N0 1 – 21304 / Acier inox ;
  • 1/16″ / 22″ / Carabine / Ruger american rifle – 26928 / Acier allié ;

Calibre 450 Marlin :

  • 1/16″ / 20″ / Carabine / N0 1 – 21313 / Acier allié ;

Calibre 454 Casull :

  • 1/24″ / 2,50″ / Revolver / Super redhawk alaskan – 5301 / Acier inox ;
  • 1/24″ / 7,50″ / Revolver / Super redhawk – 5505 / Acier inox ;

Calibre  480 Ruger :

  • 1/18″ / 2,50″ / Revolver / Super redhawk alaskan – 5302 / Acier inox ;
  • 1/18″ / 7,50″ / Revolver / Super Redhawk – 5507 / Acier inox.

L’analyse

Les données ci-dessus sont une cartographie, à un instant précis, de la production du fabricant Ruger. Ces informations nous montrent les arbitrages faits, tant par les ingénieurs que par les marketeurs de la marque, pour construire leur vaste gamme qui couvre : des pistolets, des revolvers, des carabines semi-automatiques, des fusils d’assaut, des carabines à verrou, des carabines à bloc tombant.

Cela nous montre les calibres actuellement à la mode ou ayant une certaine popularité. Est ce que cette liste évoluera dans l’avenir ? Probablement. Certains calibres deviendront obsolètes d’autres émergeront. Le diamètre des projectiles évoluera probablement peu.

La liste des calibres mis en relation avec le type d’arme nous montre quel calibre est employé pour un type d’arme. Ou, quel calibre est compatible à plusieurs types d’arme.

On peut voir que le pas le plus serré est : 1/7″ soit un rotation complète des rayures sur une longueur de : 177,8 mm. Un pas serré est synonyme de projectile à grande vitesse. Le seul calibre qui utilise ce pas est le 17 HMR (vitesse : 777 m/s).

Le pas le plus long est : 1/24″ soit une rotation complète des rayures sur une longueur de : 609,6 mm. Un pas long est synonyme de projectile à basse vitesse.  Le seul calibre qui utilise ce pas est le 454 Casull (vitesse min : 400 m/s, vitesse max : 580 m/s).

Cette compilation nous apporte la plage de pas possible pour un calibre et une longueur de canon donné, selon le fabricant Ruger (en 2018).

Cela nous fait voir que le pas n’évolue pas forcément par rapport à la longueur du canon. Certaines longueur de canon sont très proches pour un même calibre variant parfois de 0,02″ soit 0,508 cm. Quel est l’intérêt de faire varier un canon d’un demi centimètre ? Y a t’il une réelle différence de précision entre ces deux longueurs ?

Il est à noter que la longueur d’un canon de revolver n’inclue par la chambre alors que celle d’un pistolet ou d’une carabine l’inclue. C’est un détail à prendre en considération surtout si la munition est longue.

Plusieurs calibres utilisent divers pas :

  • 9 mm Luger : 1/10″ et 1/16″ (dont des armes convertibles) ;
  • 357 Mag : 1/16″ et 1/18,75″ ;
  • 38 Sp + P : 1/16″ et 1/18,75″ ;
  • 7,62 x 39 : 1/9,5″ et 1/10″ ;
  • 300 Winch Mag : 1/9″ et 1/10″ ;
  • 7-08 Rem : 1/8,5″ et 1/9,5″ ;
  • 22-250 Rem : 1/10″ et 1/14″ ;
  • 223 Rem : 1/8″ et 1/9″ ;
  • 22 WMR : 1/9″ , 1/14″ et 1/19″ (cette dernière valeur est peu probable, s’agit il d’une erreur d’impression ou est ce la vrai valeur ?) ;
  • 22 Lr : 1/14 et 1/16 ;
  • 17 HMR : 1/7 et 1/9 .

Outre la valeur du calibre 22 WMR (1/19″) qui me semble être erronée (à confirmer), on peut se poser les questions suivantes : Comment et pourquoi le constructeur a opéré ces choix ? Comment le consommateur peut il faire le tri en l’absence de guide intégré au catalogue ? Évidemment, il reste un interlocuteur pour le client : l’armurier. Néanmoins, je pense qu’un guide aurait été une bonne chose pour fournir des informations fiables aux clients le guidant ainsi entre les divers pas possibles.

Les valeurs sont relativement proche pour la majorité mais sont espacées pour les calibres suivant :

  • 6″ d’écart pour les deux pas en 9 mm Luger soit : 152,4 mm ;
  • 4″ d’écart les deux pas du 22-250 Rem soit : 101,6 mm ;
  • 5″ d’écart pour les deux pas du 22 WMR soit : 127 mm ;
  • 2″ d’écart pour les pas du 22 Lr et 17 HMR soit : 50,8 mm .

Pourquoi de telles différences de pas pour un même calibre ? Quelles différences en cible ? A quel poids de balle correspond tel ou tel pas ?

Conclusion

Cet article est une goute d’eau dans l’océan. Il nous amène à d’autres réflexions, d’autres domaines. On ne peut pas dissocier les données extraites et présentées supra avec le poids du projectile utilisé. Car le calibre, le pas, la longueur du canon et le projectile sont liés.

Une seconde étude précisera par calibre les poids de balle les plus courant. Elle complétera le présent article. La documentation utile à ce dernier pourrait être des manuels de rechargement, des catalogues d’encartoucheur, de fabricants d’ogives …

J’aimerais faire évoluer cet article, par l’ajout d’autres données correspondant à d’autres calibres, et ainsi vous proposer un tableau plus complet des pas et longueurs de canon  possibles par calibre. Pour m’aider dans ce travail, n’hésitez pas à me faire parvenir d’anciens catalogues ou manuels de rechargements (format papier ou scan).

La gamme Ruger n’est pas “complète”. Elle ne couvre pas certain domaine de l’armement léger : armes à canon lisse (superposé, juxtaposé, fusil à pompe, fusil semi automatique), lanceurs non létal,  mitrailleuses (légère, lourde) … Pourquoi la marque américaine se “limite t’elle” ?

Tweet
Share
Share
Pin127
127 Partages
Ce contenu a été publié dans Techniques de fabrication, Tous les articles. Vous pouvez le mettre en favoris avec ce permalien.

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Ce site utilise Akismet pour réduire les indésirables. En savoir plus sur comment les données de vos commentaires sont utilisées.
