Le revolver Colt Python en 357 magnum

Il est impossible d’ébaucher un panorama, une cartographie des revolvers sans évoquer une icône de ce type d’arme : le revolver Colt Python en 357 magnum.

Ce revolver, dont la première version est apparu en 1955, est lui aussi le fruit d’une longue évolution culturelle et industrielle qui débute avec le modèle 1889. Ce dernier est le premier revolver moderne de la marque (tout dépend où l’on place le curseur de la modernité). Le modèle 1889 a été un cap pour le fabricant au même titre que l’ont été les modèles Paterson et 1873.

Colt et Smith et Wesson sont les deux fabricants emblématiques de revolvers. Ces deux manufacturiers ont débuté leurs activités industrielles avec ce type d’article et existent toujours à l’heure ou je rédige ces lignes, en 2020. Étudier leurs produits est très important pour cerner l’évolution du revolver en général ou de ces deux fabricants en particulier. Par la suite divers manufacturiers donneront d’autres impulsions : Ruger (avec le GP100), Manurhin (avec le MR 73)…

Les caractéristiques de l’arme :

  • l’épaisseur : 39,3 mm ;
  • la hauteur : 147 mm (avec cette poignée) ;
  • la longueur (diagonale canon / crosse) : 325 mm ;
  • longueur du canon : 151,5 mm ;
  • le calibre : 357 magnum ;
  • la capacité : 6 cartouches ;
  • poids de l’arme : 1240 grammes ;
  • mécanisme : simple et double action.

La carcasse

La carcasse est monobloc en acier. Le bloc capable de la pièce est : 25 mm x 123 mm x 122 mm.

A l’intérieur du logement de mécanisme, deux axes sont rapportés sur la carcasse : l’axe de marteau (diamètre : 4,9 mm) et l’axe de queue de détente (diamètre : 2,98 mm). Ces deux axes sont débouchants, c’est à dire qu’il est possible de les chasser de l’extérieur  (depuis le coté droit de l’arme) pour les remplacer. Les axes sont épaulés, les épaulements servent de butée sur la carcasse. Les diamètres des épaulements sont : 4,58 mm et 2,76 mm.

De fines traces d’usinage sont visibles à l’intérieur de la carcasse. Elles ne gênent en rien le mouvement des pièces internes. Ces traces nous donnent de précieuses informations sur les opérations finales d’usinage de la carcasse.

Le percuteur est maintenu en place par une plaquette en acier qui coulisse dans une rainure de la carcasse. La plaquette s’enlève vers le haut, il faut donc au préalable démonter la hausse.

Sur le coté droit de la carcasse se trouve la vis de maintien du barrillet. Elle est composée de trois pièces : un bouchon fileté, le ressort de poussoir, le poussoir.

L’épaisseur de la poignée sur laquelle vient se fixer les plaquettes : 9 mm. Un gros trou est usiné pour alléger la poignée, 31,8 mm de diamètre. Il existe un pion en bas de poignée pour indexer les plaquettes de crosse. Plusieurs marquages (des lettres ou des chiffres) sont présents en bas de poignée. Je pense qu’ils doivent servir tout au long des étapes d’usinage pour marquer la fin d’une étape et son contrôle.

La plaque de recouvrement est en acier, elle mesure 5 mm d’épaisseur. Elle est maintenue en place sur la carcasse par 2 vis. La carcasse et la plaque de recouvrement sont ajustées ensembles lors du montage. Pour les lier, le numéro de l’arme est frappé à l’intérieur de la plaque de recouvrement.

La butée arrière du barillet est directement usinée sur la face externe de la plaque de recouvrement. Elle représente une excroissance de 2 mm de haut.

Un cheval, logo de la marque, est gravé sur la face visible. La face externe est finement polie et bronzée. La face interne porte de fines traces d’usinage.

Des trous non débouchants sont les logements des axes de queue de détente et de chien.

Le poussoir du verrou de barillet est une pièce en acier de micro-fusion. La face visible est polie. Le poussoir du verrou de barillet est mu par un ressort et un poussoir.

Il est percé d’un trou non débouchant. Ce dernier est le logement du pion de verrou de barillet. Le diamètre de ce logement est : 3,3 mm.

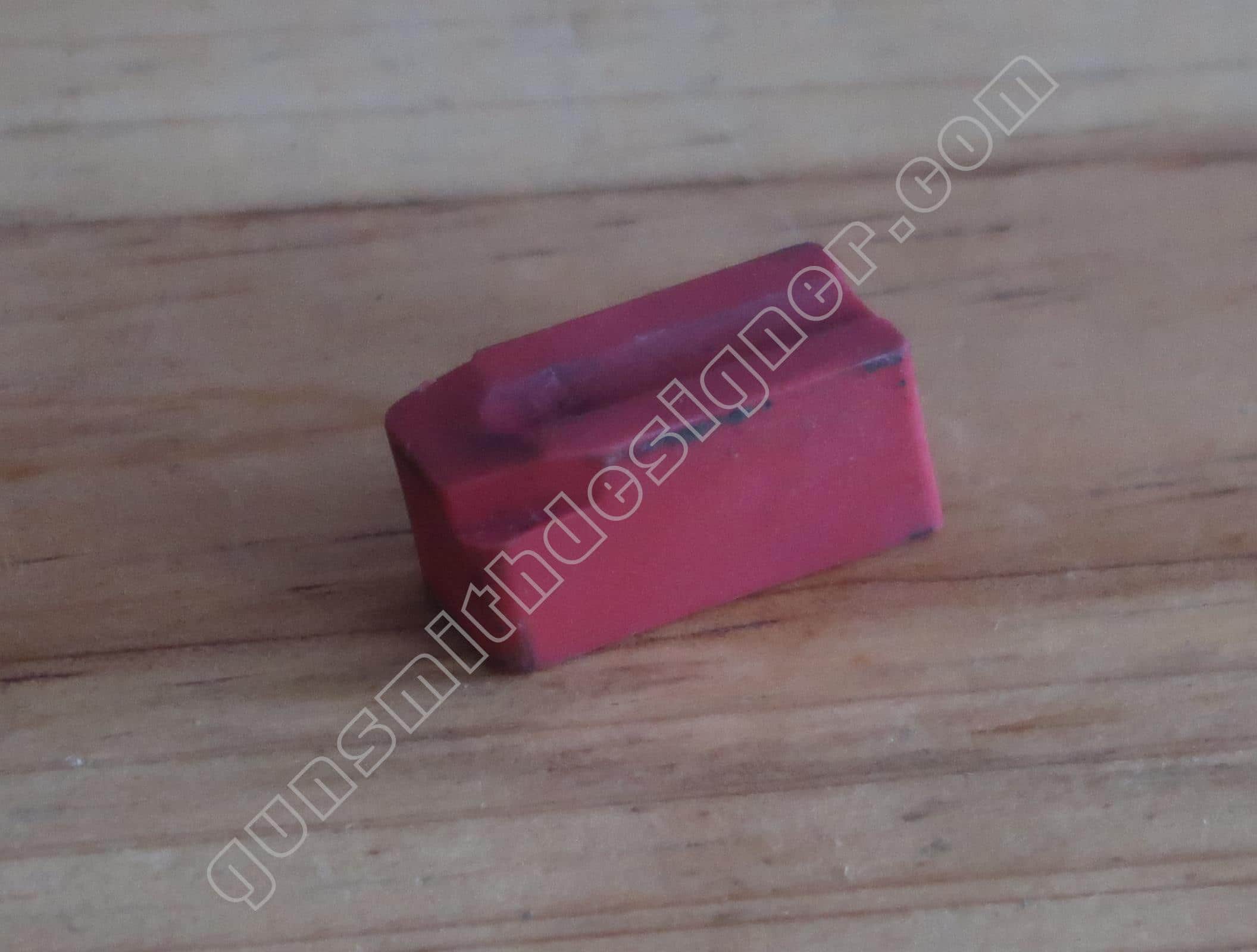

Une petite butée en plastique est montée sous le poussoir de verrou de barillet. Elle évite les frottements sur la plaque de recouvrement par le poussoir de verrou de barillet.

Le verrou de barillet se tire en arrière pour ouvrir le barillet, contrairement au Smith et Wesson, qui sur celui-ci se pousse.

Le canon

Le revolver Colt Python existe en deux calibres : en 357 magnun et en 38 spécial. La version en 357 magnum est proposé avec un canon de 2″ 1/2 à 8″. La version en 38 spécial est proposé en 8″.

Le canon du revolver Colt Python en 357 magnum est monobloc en acier (sauf le guidon qui est rapporté). La longueur du canon est : 151,5 mm. Il y a un renfort sous le canon qui rend l’arme plus lourde, plus virile. Une bande ventilée ajoute à l’esthétique générale de l’arme (l’arme est elle censée chauffer tant que ça ?).

Le canon n’est pas goupillé sur la carcasse, il est simplement vissé. Le diamètre et le pas du filetage : 14 mm x 32 filets/pouce (soit 0,793 mm). La longueur du logement du canon sur la carcasse est de : 19 mm.

Le constructeur n’a pas jugé bon d’ajouter un verrou en bout d’éjecteur. C’est probablement en lien avec le fait que le levier de verrou de barillet se tire en arrière pour ouvrir le barillet et ne se pousse pas. En effet, généralement sur un Smith et Wesson, le fait de pousser le levier de verrou de barillet déverrouille le verrou avant qui est porté par le canon.

Le diamètre latéral externe du canon mesure 19 mm, soit une épaisseur de parois de : 5 mm environ.

Le barillet

Le corps de barillet est en acier. Six cartouches peuvent être chambrées. Le diamètre du corps est : 39,4 mm, la longueur du barillet est : 39,8 mm. La profondeur du logement de l’étoile sur le corps du barillet est : 2 mm. Le diamètre du logement d’étoile est : 25 mm.

Le logement du verrou de barillet en rotation est décentré par rapport à la génératrice du barillet. Il n’est pas dans l’axe des chambres là où l’épaisseur de matière est plus fine.

Une petite pièce cannelée est sertie sur le corps du barillet. Cette pièce indexe l’étoile de barillet/éjecteur sur le corps de barillet.

Il est possible d’extraire simplement la pièce centrale en la chassant de l’intérieur. L’opération a été réalisée pour le besoin de l’article mais il serait étonnant qu’un armurier ait à réaliser cette opération.

L’étoile de barillet/éjecteur est l’assemblage de deux pièces. Un axe et une “étoile”.

La partie centrale de l’étoile porte 6 encoches, ces dernières sont dédiées à la rotation du barillet. Le diamètre de cette partie centrale de l’étoile est : 15,2 mm. La barillet tourne dans le sens horaire.

L’axe est rapporté sur l’étoile, il est vissé. Le diamètre de l’axe mesure : 5,3 mm.

L’étoile de barillet/éjecteur est indexée sur le corps de barillet par deux petits pions (portés par le barillet) et par une rainure sur son axe.

La rallonge d’éjecteur est vissé sur l’étoile de barillet/éjecteur. Le vissage se fait dans le sens horaire (je le précise car parfois, c’est l’inverse).

Le pivot de barillet du revolver Colt Python en 357 magnum est en acier. Le diamètre de l’axe de barillet : 9,1 mm. Le diamètre du pivot de barillet : 8,9 mm. Le numéro de l’arme est frappé à l’intérieur du pivot. Une entaille en V existe sur l’axe de pivot du barillet, elle sert au poussoir de vis de montage/démontage du barillet.

L’intérieur de l’axe de barillet renferme une rondelle, un ressort, un écrou creux (une empreinte de tournevis est visible de l’extérieur).

Ce dispositif interne sert au rappel de l’étoile de barillet/éjecteur.

Le mécanisme

Le percuteur  est un petit cylindre étagé. La pointe du percuteur mesure 2 mm de diamètre.

Le ressort de percuteur est conique, ce qui permet d’avoir un logement plus court.

Le verrou de percuteur est une petite plaquette en acier de 2,35 mm d’épaisseur. Elle s’enlève par le dessus de l’arme. Pour ce faire, il faut au préalable démonter la hausse.

Le chien est en acier. L’épaisseur du corps de la pièce est : 7 mm (sauf la crête, forcément). Il existe un cran double action et un cran simple action. Le chien ne porte pas le percuteur (il est porté par la carcasse). L’armement du marteau est très souple bien plus que sur un Smith et Wesson.

L’élévateur de barillet n’est pas attelé sur le chien mais sur la queue de détente. D’ailleurs rien n’est attelé sur le chien sauf le ressort de chien. Une petite bielle relie le ressort de chien au chien.

Le ressort de chien est un ressort  en  acier. La section de la lame ressort est : 1,1 mm x 6,6 mm. Une petite griffe le lie au chien par la bielle de chien. La tension du ressort de chien n’est pas réglable via une vis de tension.

Le bras auxiliaire de ressort de chien est la pièce sur laquelle la branche inférieure du ressort de chien prend appui. Cette pièce a pour fonctions :

  • de commander le verrou du barillet à la rotation ;
  • de participer au rappel de l’élévateur de barillet et de la queue de détente.

Il est axé sur un cylindre en acier de 3 mm x 10 mm.

Le doigt élévateur de barillet est attelé sur la queue de détente via son axe. Il est libre sur la queue de détente. C’est le bras auxiliaire de ressort de chien qui le maintien en avant via son pan incliné et la pression du ressort de chien.

La queue de détente est en acier. La largeur de la pièce est : 6,7 mm.

Le cran de queue de détente est très fin.

Sur la face droite de la queue de détente, un petit pion sert d’axe pour la sécurité de percuteur. Le pion est monté à demeure sur la queue de détente.

Le verrou de barillet autorise ou non la rotation du barillet. Il est vissé sur la carcasse et est mu par un ressort. C’est le bras auxiliaire de ressort de chien qui commande cette pièce lorsque le tireur appui sur la queue de détente.

La sécurité de percuteur est en acier. C’est cette pièce qui vient s’intercaler entre la carcasse et le marteau dans le cas ou la queue de détente n’est pas pressée par le tireur. Dit autrement, il ne peut y avoir percussion si le tireur ne presse pas la queue de détente.

La sécurité de percuteur est manipulée par la queue de détente. Mais pas directement. Il y a une pièce intermédiaire à la queue de détente et à la sécurité de percuteur qui est axé au niveau de l’axe de marteau.

Le verrou de barrillet au basculage est un petit cylindre en acier. Le diamètre de la partie verrou est : 6,3 mm. Le diamètre du pion d’entrainement : 3mm. Cette pièce est la seule qui empêche le barillet de s’ouvrir, il n’y a pas de verrou avant (sous le canon).

Les éléments de visée

La hausse est en acier. La largeur du cran de hausse est : 3 mm. Elle est réglable en hauteur et en dérive. Le logement de hausse est usiné en haut de carcasse.

Le guidon est en acier. Il est goupillé sur le canon. Deux goupilles l’immobilisent. La largeur du guidon : 3,2 mm.

La crosse

La crosse est en caoutchouc, il s’agit d’une seule pièce. C’est un modèle de chez Pachmayr. Il me semble que cette arme a été vendue avec des plaquettes bois ou ce type de poignée, il peut donc s’agir de la poignée d’origine. Le modèle présenté est plutôt volumineux (ça dépend des morphologies, bien évidemment), mais elle correspond bien à l’arme qui a aussi un certain volume.

Sous la poignée, on peut lire la marque et le modèle. En haut de poignée, à l’intérieur, est inscrit le type de carcasse et la marque sur laquelle se monte cette poignée.

Une seule vis maintient la crosse sur la carcasse.

Conclusion

Le revolver Colt Python en 357 magnum est très bien fini. Le constructeur n’a pas négligé le temps passé pour cette étape même si les effets se font plus voir à l’extérieur qu’à l’intérieur.

Le mécanisme est souple, plus souple que sur un Smith et Wesson, selon moi.

L’esthétique est massive, le sentiment de puissance est bien présent. Le Colt Python en 357 magnum n’est pas une arme qui se dissimule facilement, qui plus est en 6 pouces.

Ce premier article, consacré à un revolver Colt Python en 357 magnum connu de tous, permet de poser la première pierre de la cartographie des revolvers Colt. J’espère au fil des années avoir l’opportunité de compléter ce tableau et ainsi en tirer certaines règles de conception de l’armement léger et de la culture de l’entreprise Colt.

De longue date, Smith et Wesson est un concurrent de Colt. Pouvoir comparer, débattre des arbitrages techniques tout au long de l’histoire de ces deux grandes marques est très instructif. Au fil des articles, il sera possible d’opposer les informations recueillies à celles d’un autre modèle de la même marque ou d’un concurrent. Un des premiers Colt que j’aimerais ajouter à ce tableau est le modèle 1889. Si vous en avez un, n’hésitez pas à me contacter.

Publié dans Armes de poing, Colt, Tous les articles | 4 commentaires

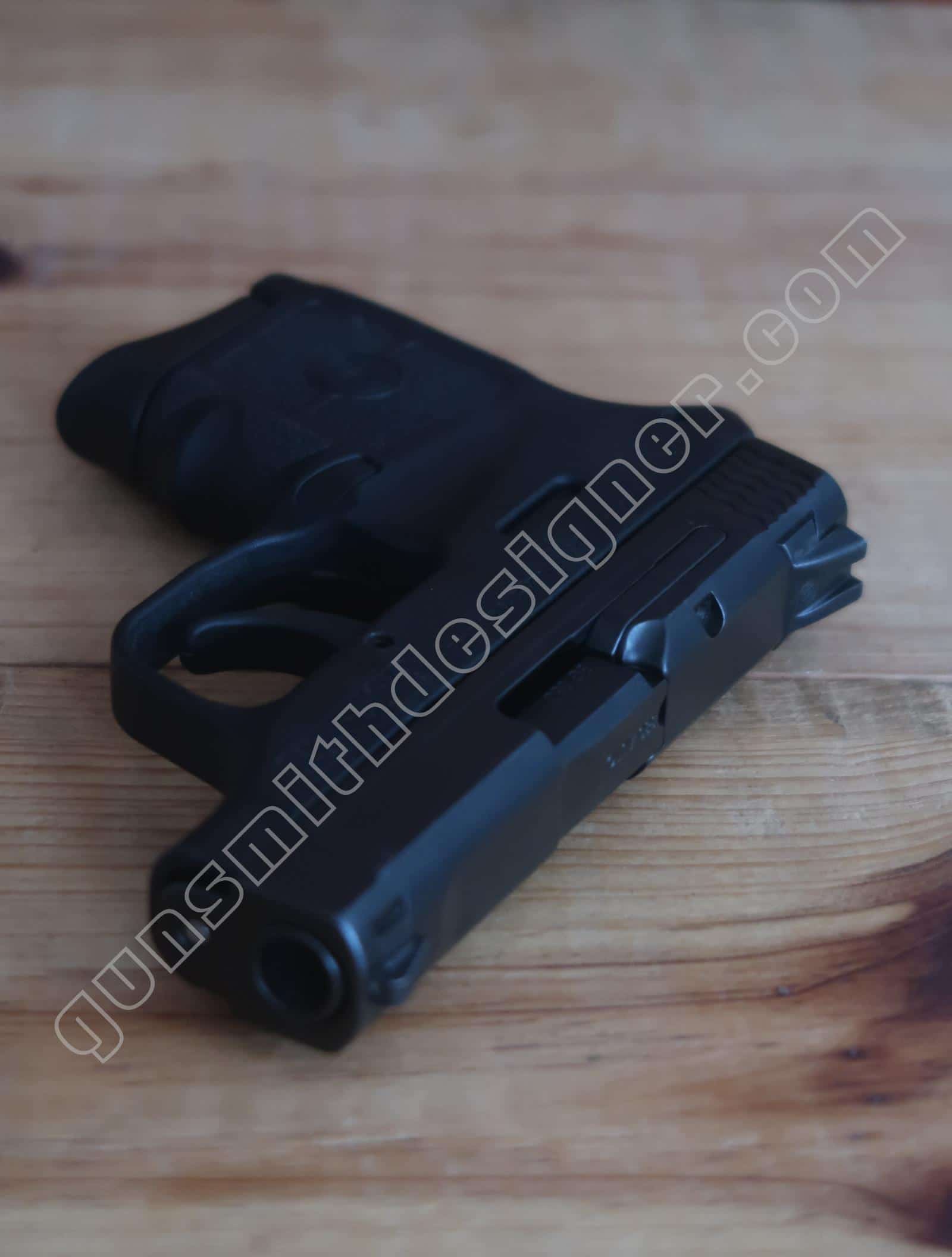

Le pistolet Smith et Wesson Bodyguard en 380 auto

On continue notre travail de comparaison avec une autre arme du fabricant Smith et Wesson. Alors qu’on avait vu précédemment un revolver bodyguard moderne, il était normal de vouloir étudier la version pistolet du Bodyguard en calibre 380 acp. Que peut on en dire ? Ces deux armes sont elles comparables ? Une des deux sort elle franchement du lot ? Pourquoi le constructeur présente t’il deux armes dont les principes de base sont différents pour une utilisation identique ?

Caractéristiques de l’arme :

  • Longueur de l’arme : 133 mm ;
  • Hauteur de l’arme :  mm ;
  • Épaisseur de l’arme : 21 mm ;
  • Poids de l’arme : 395 grammes (avec chargeur vide) ;
  • Calibre : 380 acp ;
  • Longueur du canon : 70,5 mm ;
  • Capacité du chargeur :  6 + 1 cartouches.

L’ensemble carcasse

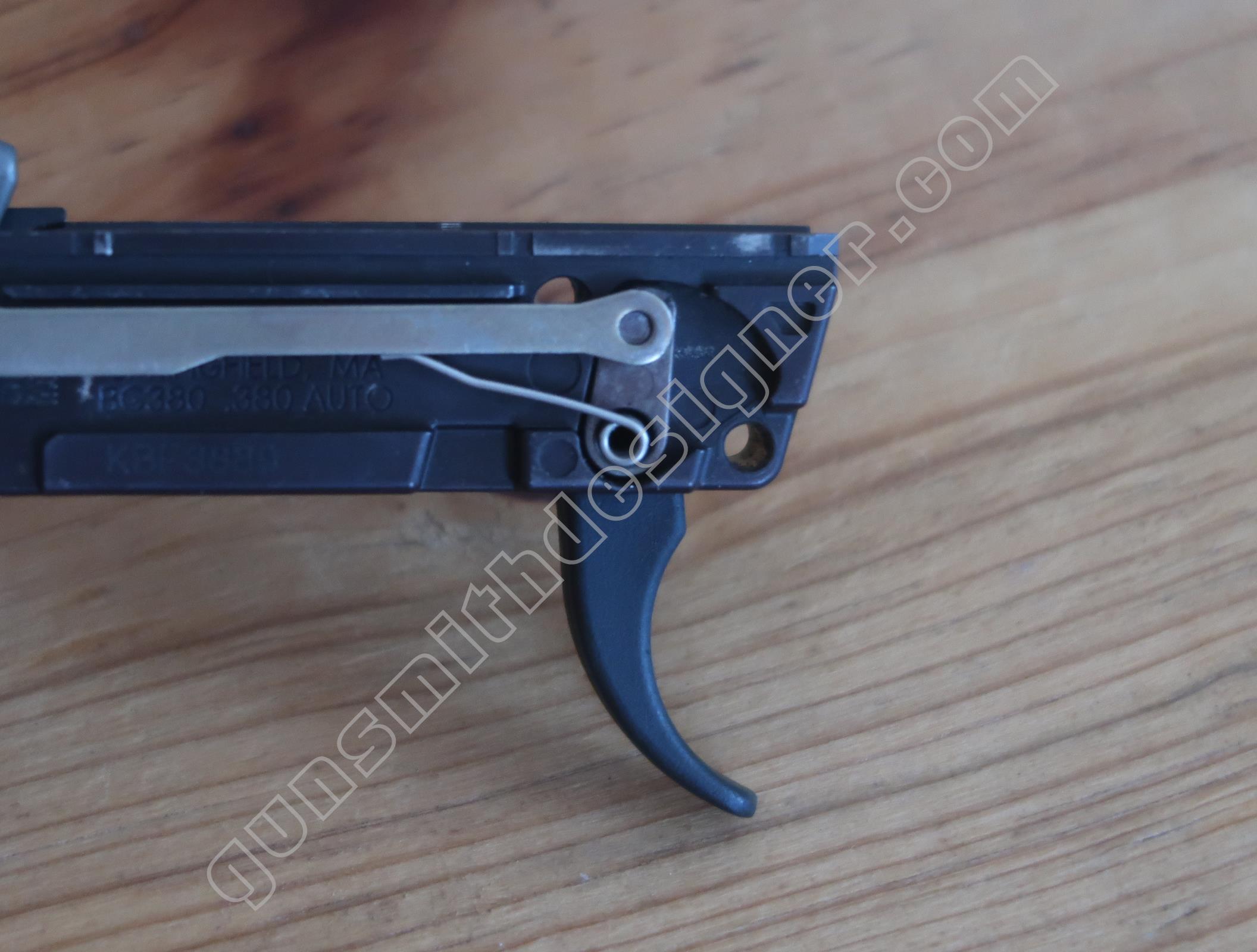

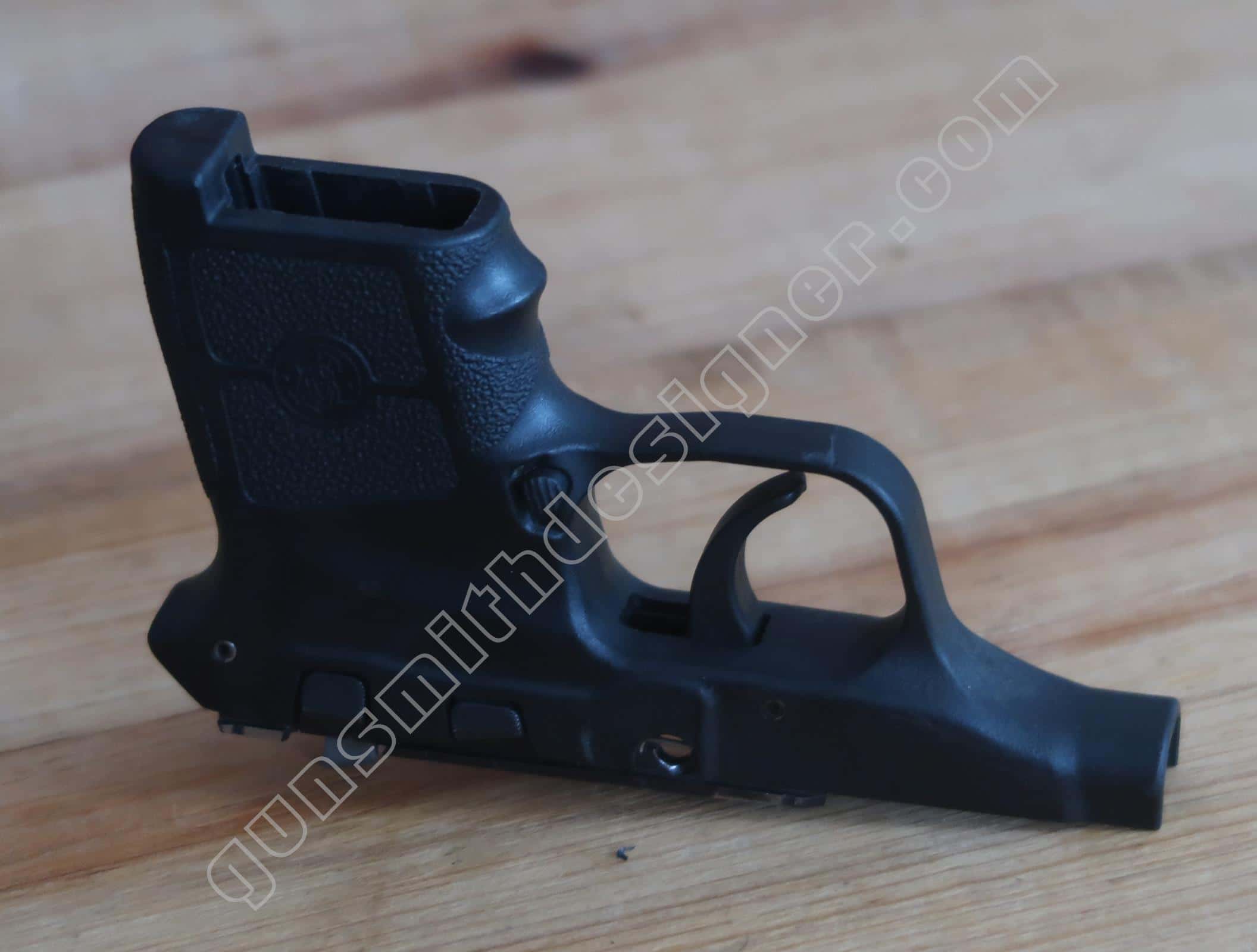

La carcasse assemblée

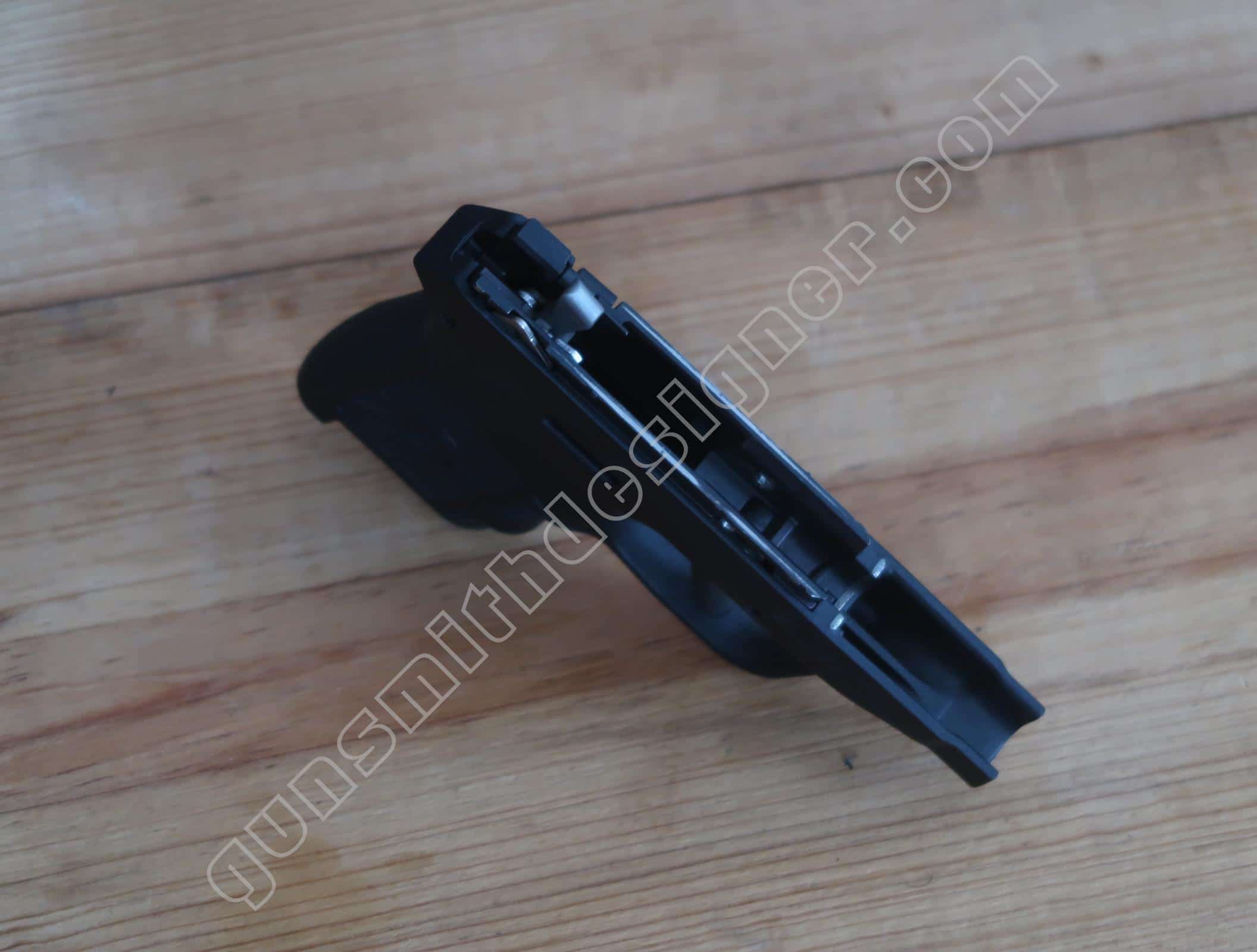

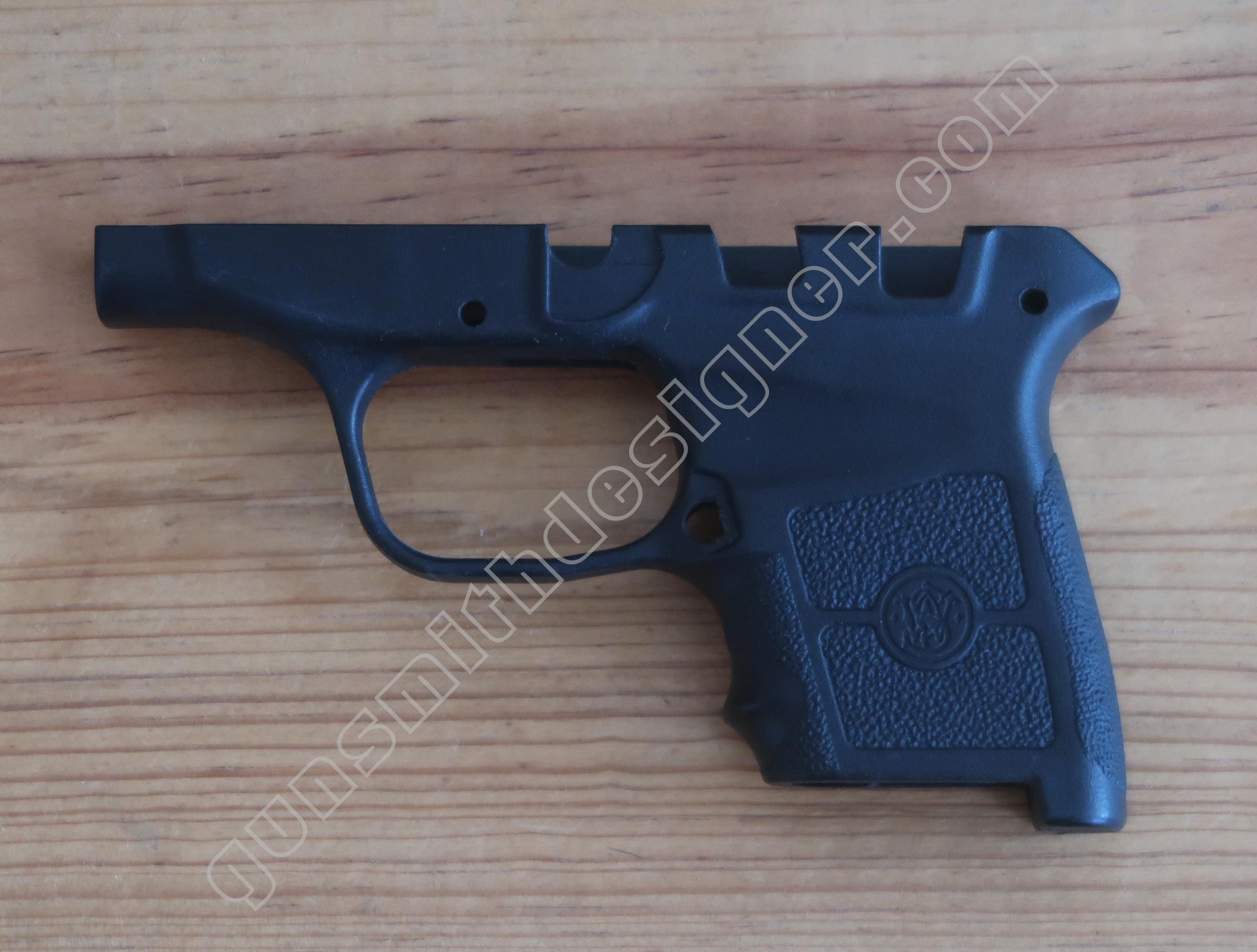

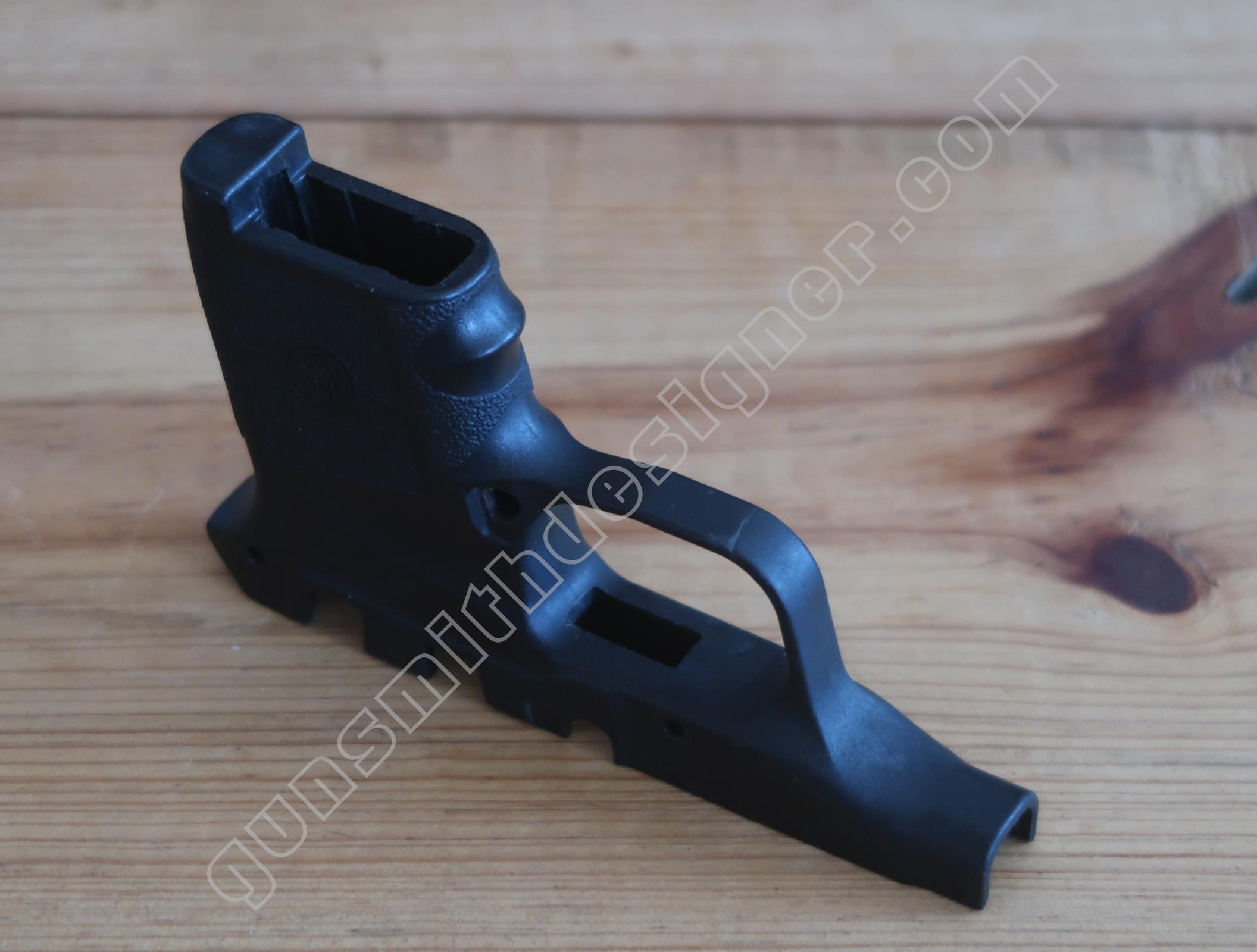

La poignée pistolet est en plastique. Le bloc capable de la pièce est : 76 mm x 20,6 mm x 129,5 mm. La pièce nue pèse : 49 grammes.

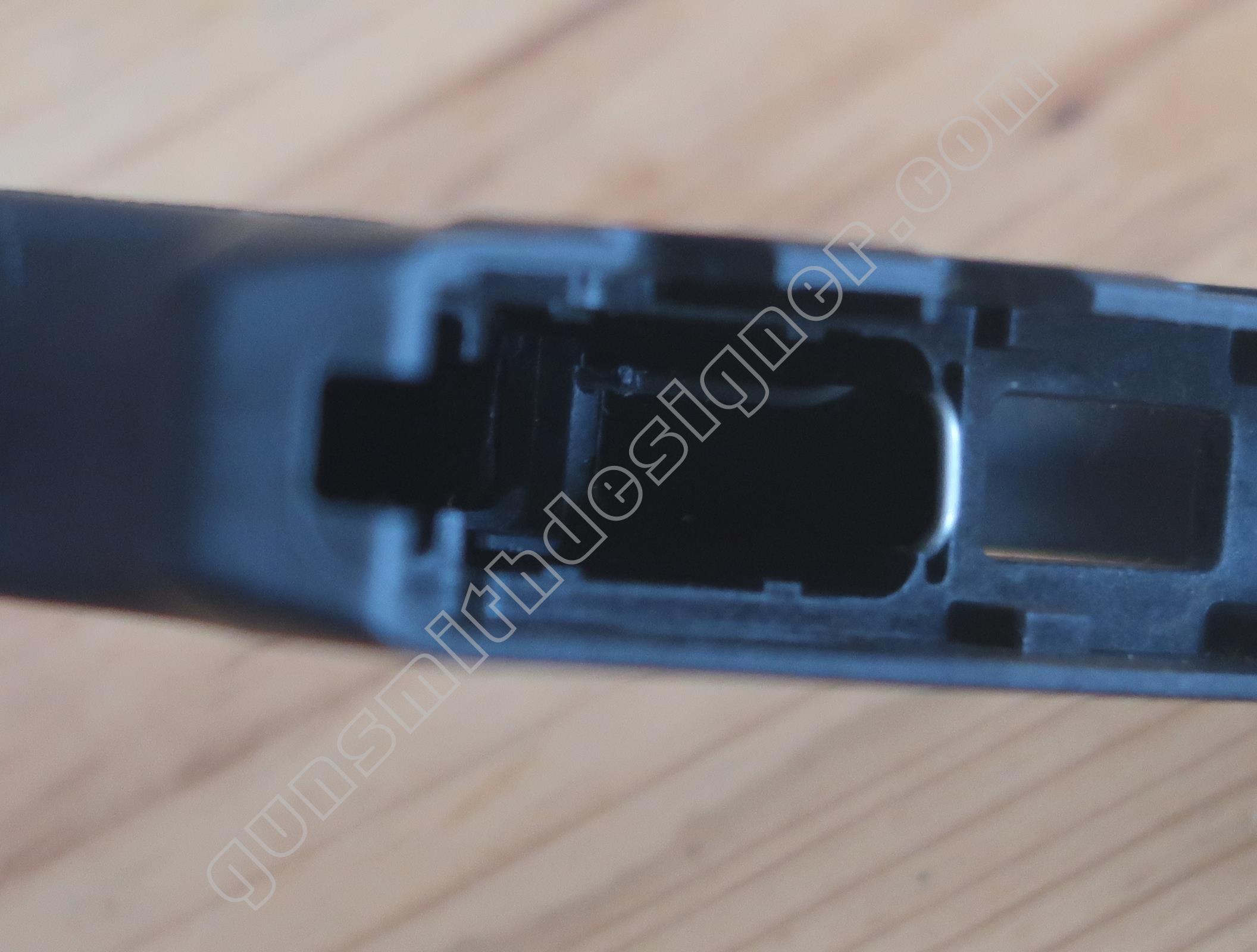

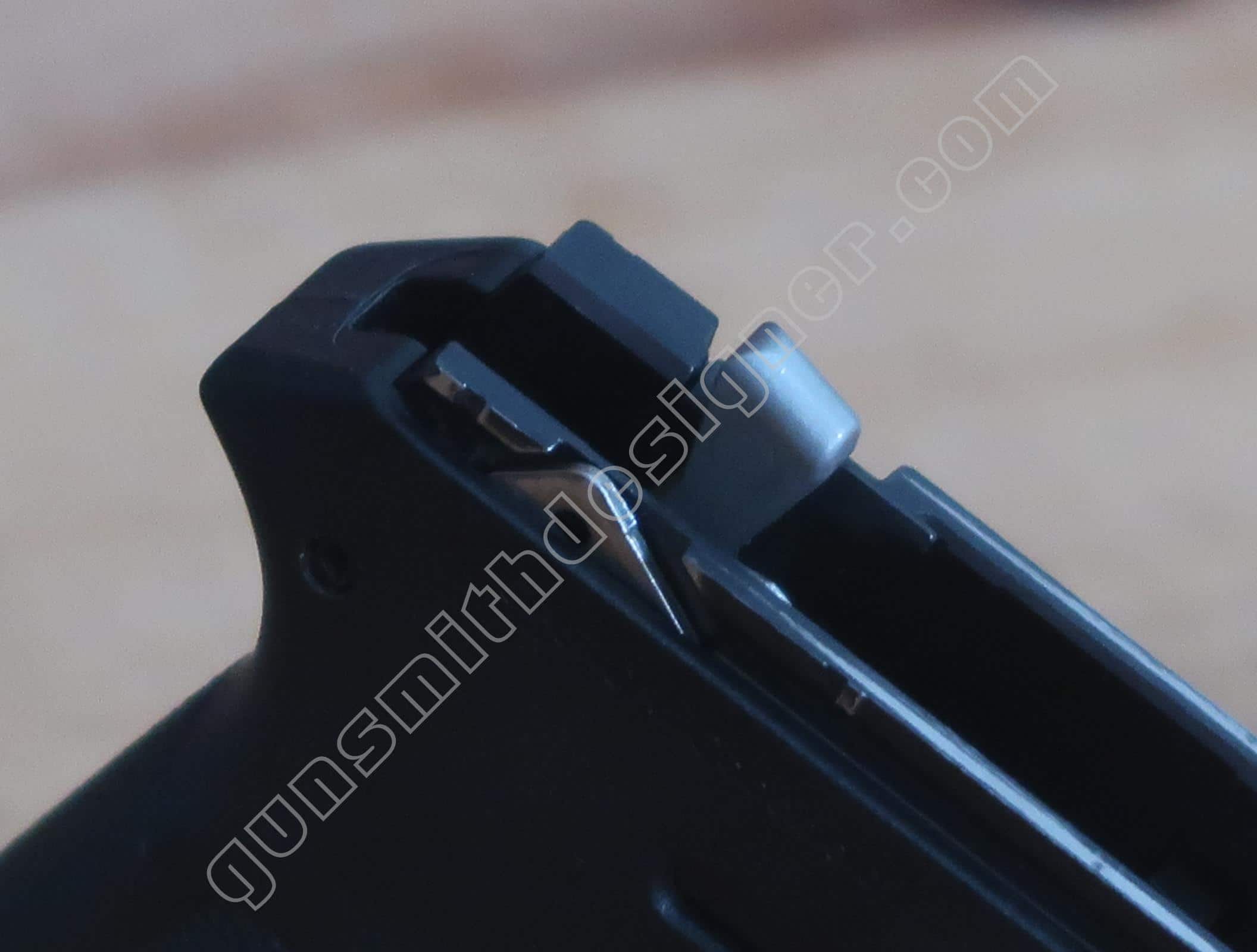

Un insert acier est inclus dans le plastique, il sert de butée arrière à la culasse. Il serait intéressant une fois encore de sortir cet insert et de voir quelles sont ses dimensions réelles et ses points d’accroche dans le plastique. La poignée pistolet ne porte pas le numéro de l’arme. Une fenêtre est ouverte sur le coté droit pour voir le numéro de l’arme qui est frappé sur le berceau.

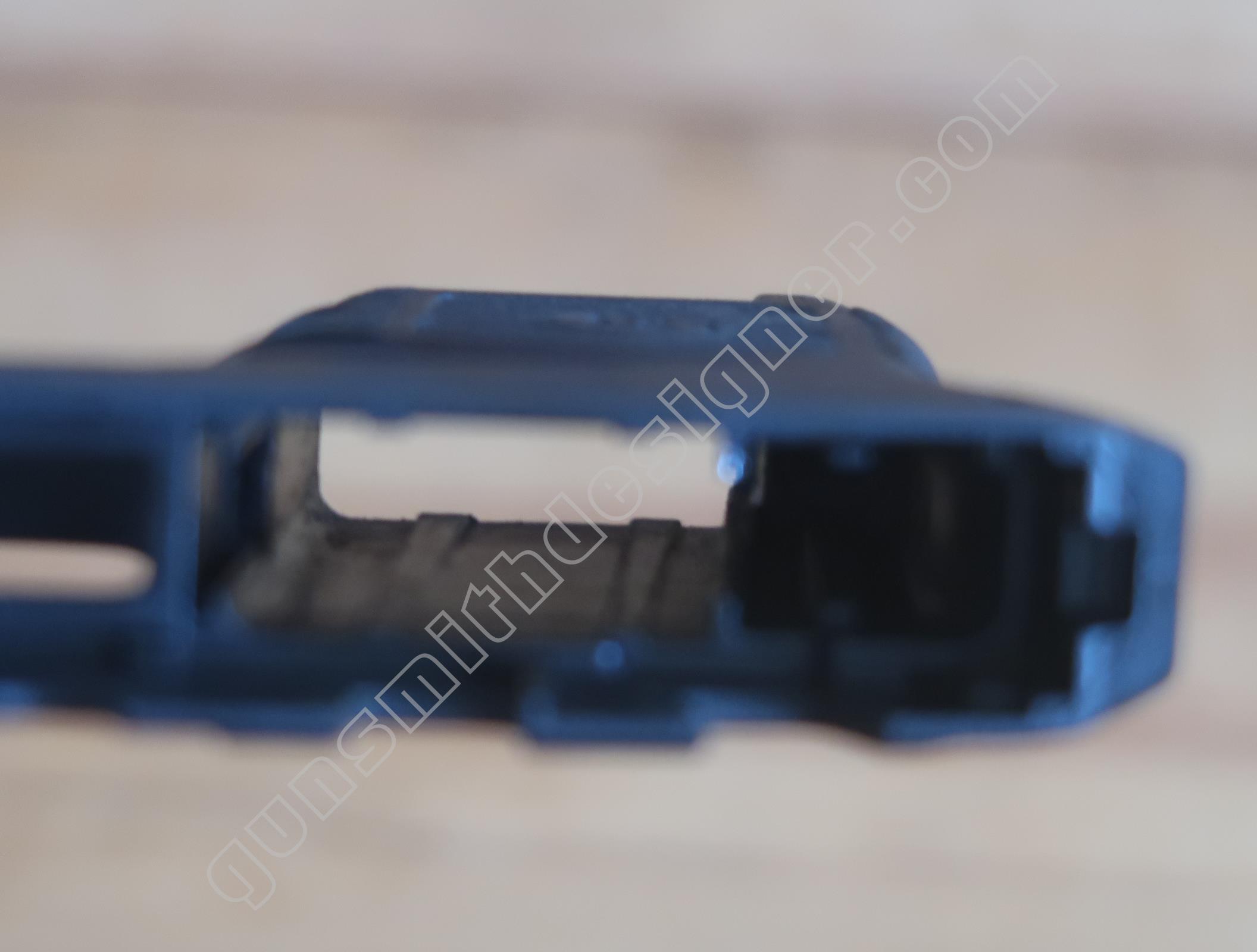

Des stries existent dans le logement du chargeur, elles facilitent l’introduction et diminuent le risque  que des corps étrangers viennent limiter les mouvements du corps de chargeur. Il est gravé dessus que l’arme peut tirer sans chargeur, dit autrement, il n’y a pas de sécurité de chargeur.

Je trouve que la prise en main est très agréable. Mais cela dépend des morphologies.

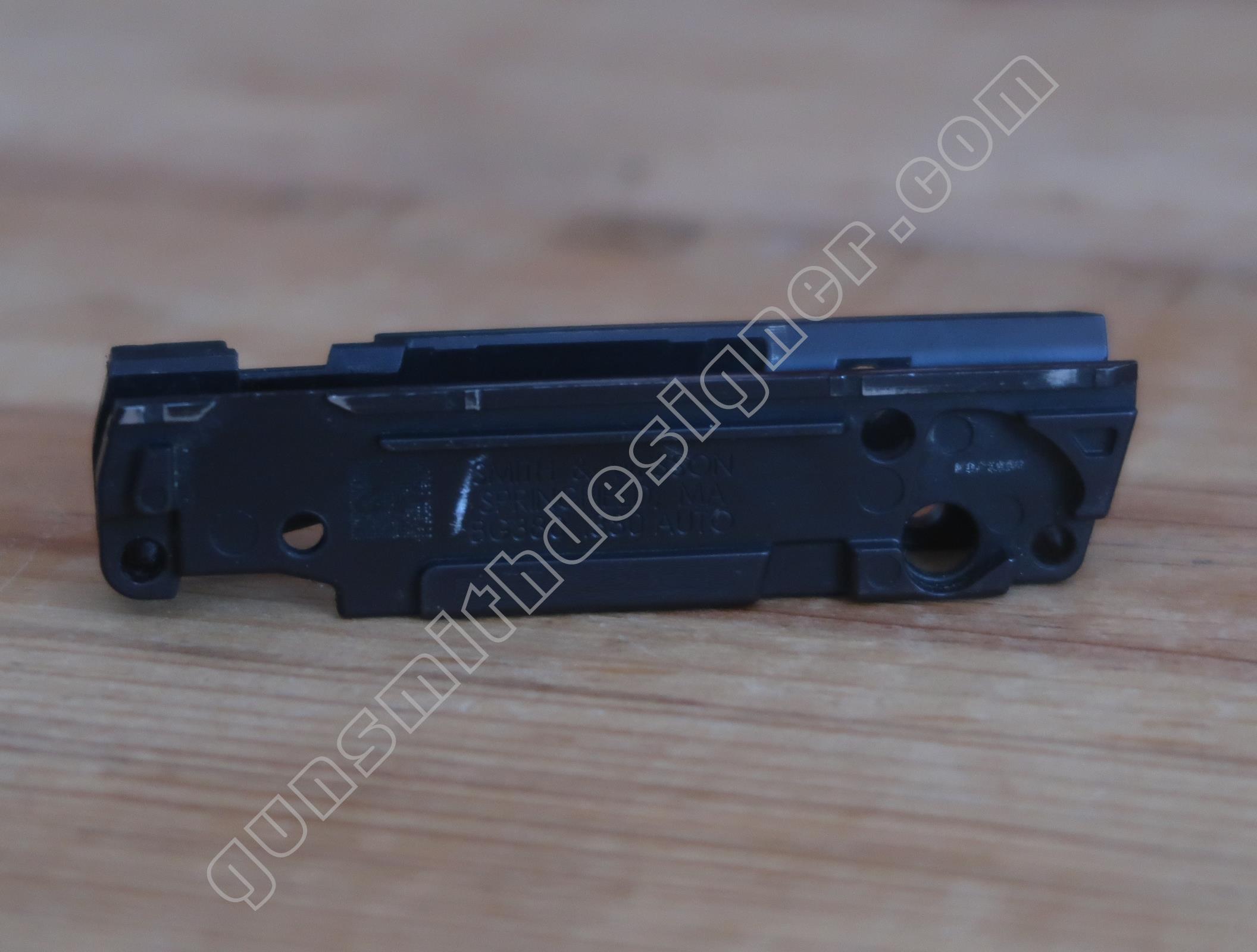

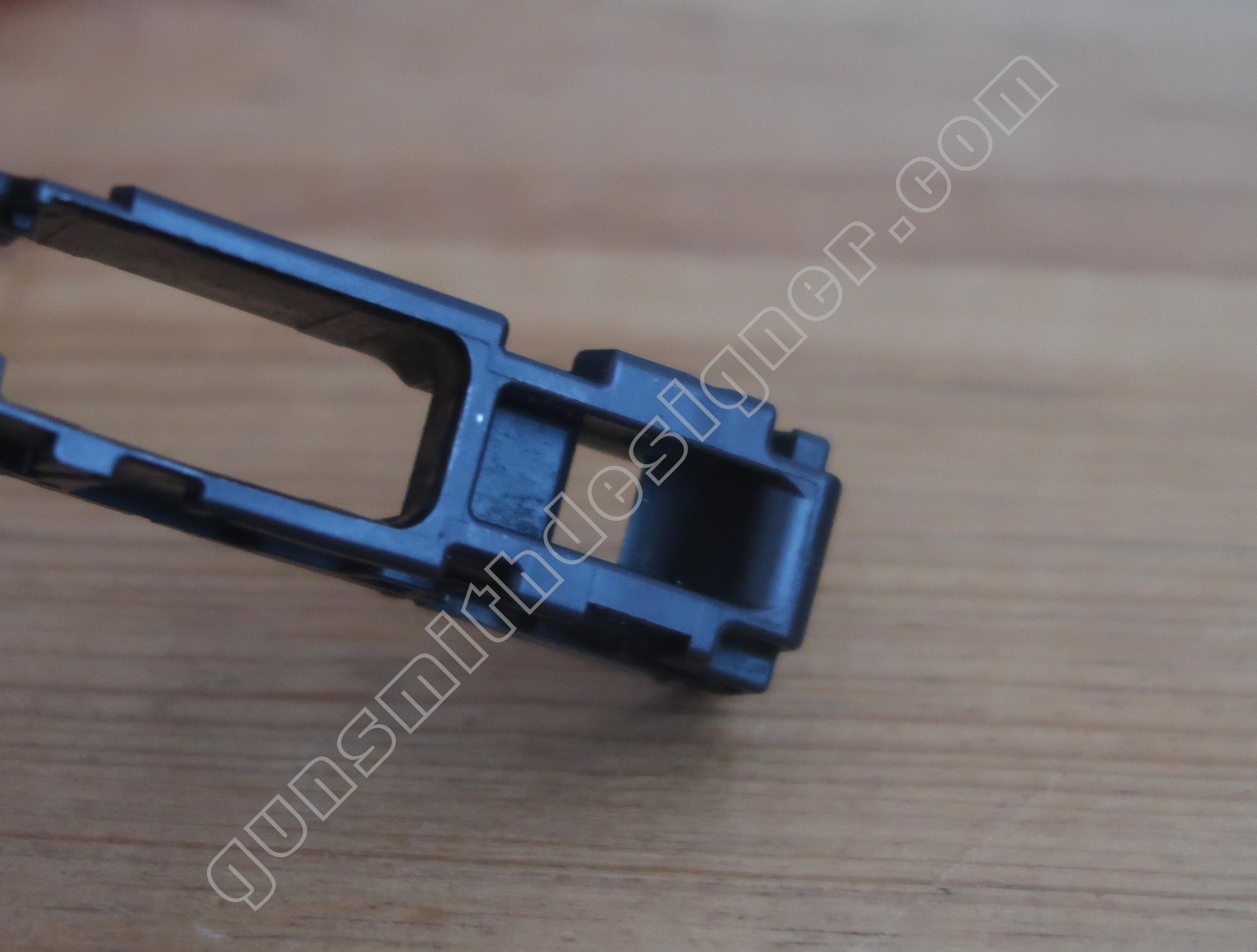

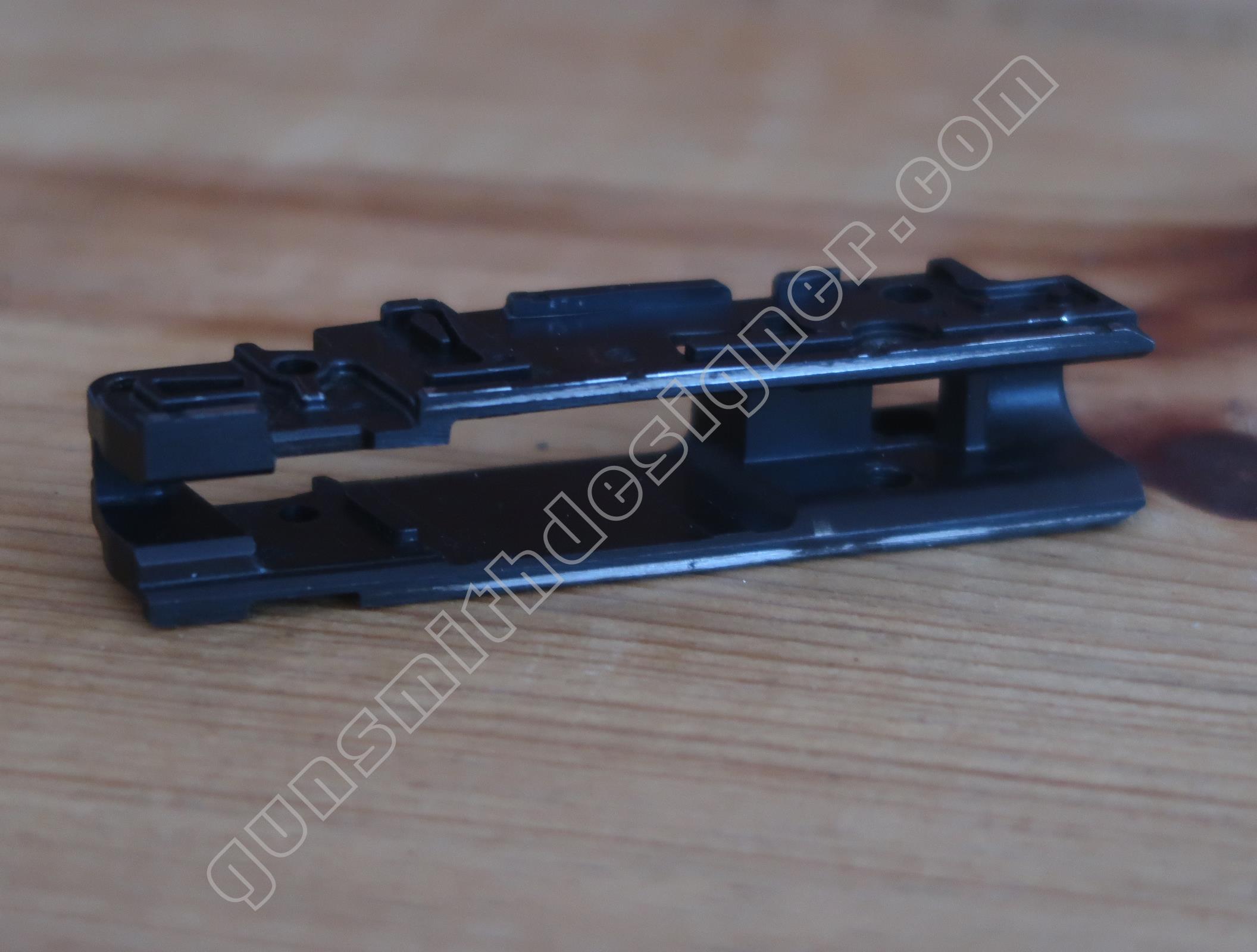

Le berceau en acier est une pièce de micro-fusion. Le bloc capable de la pièce est : 79,8  mm x 18,3 mm x 16,8 mm. Il pèse : 51 grammes.

C’est la pièce centrale sur laquelle tout se monte :

  • Sur le flanc gauche : le levier de sûreté avec son ressort, l’arrêtoir de culasse et son ressort, l’éjecteur ;
  • Sur le flanc droit : la barrette/séparateur.

Les goupilles d’assemblage du berceau sur la poignée pistolet sont en métal. Il s’agit de tôle enroulée. Le diamètre est : 3,3 mm pour une longueur de : 19,1 mm.

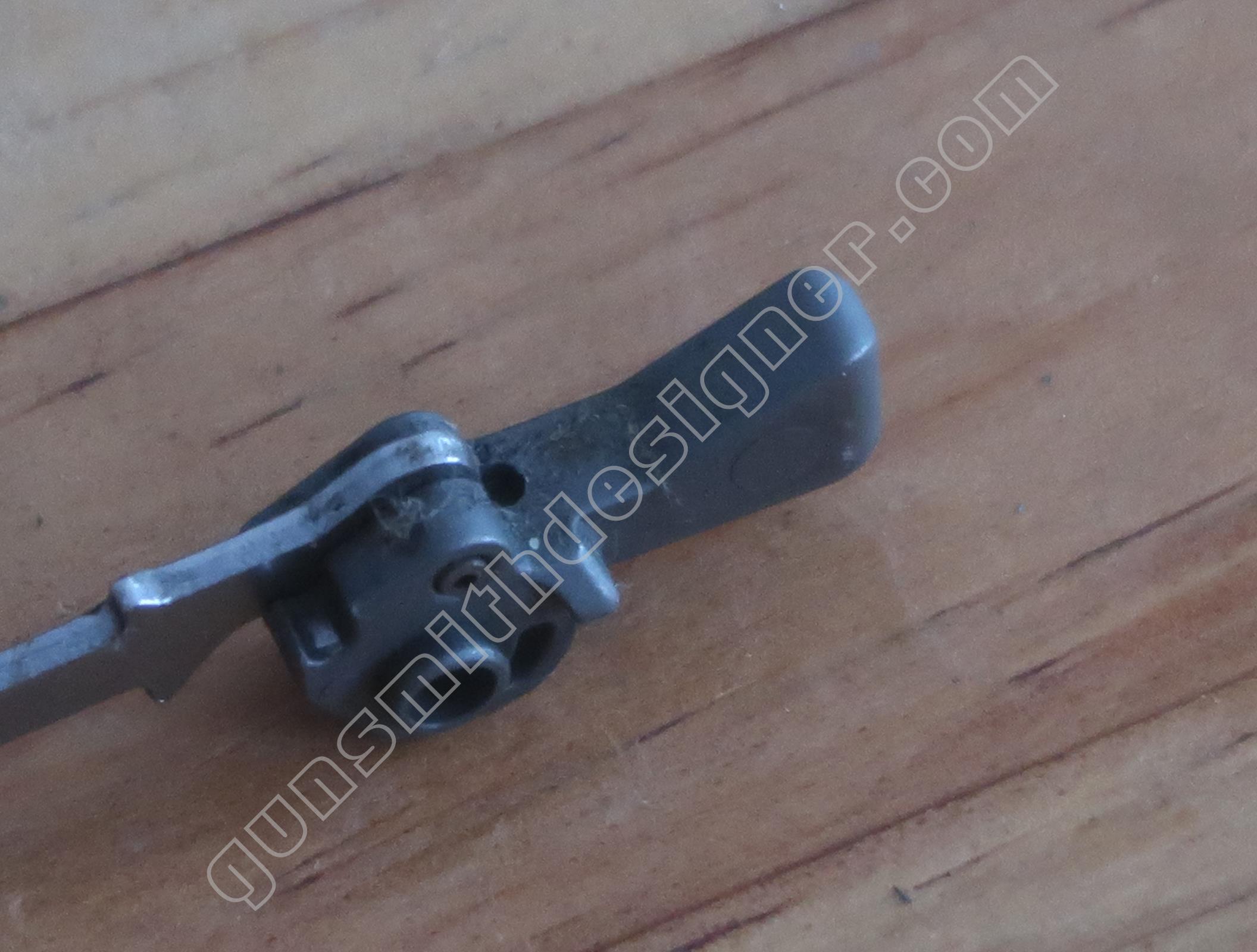

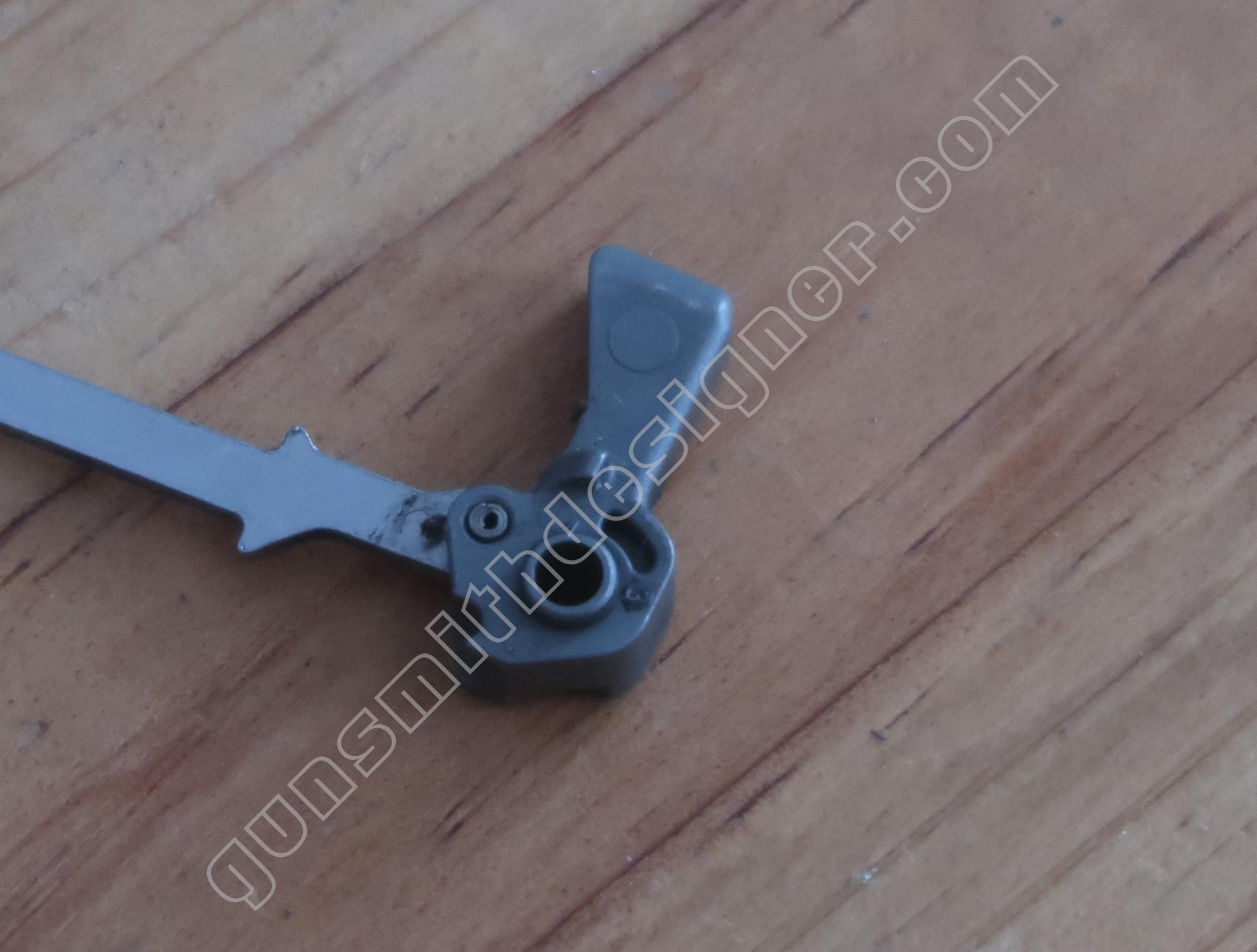

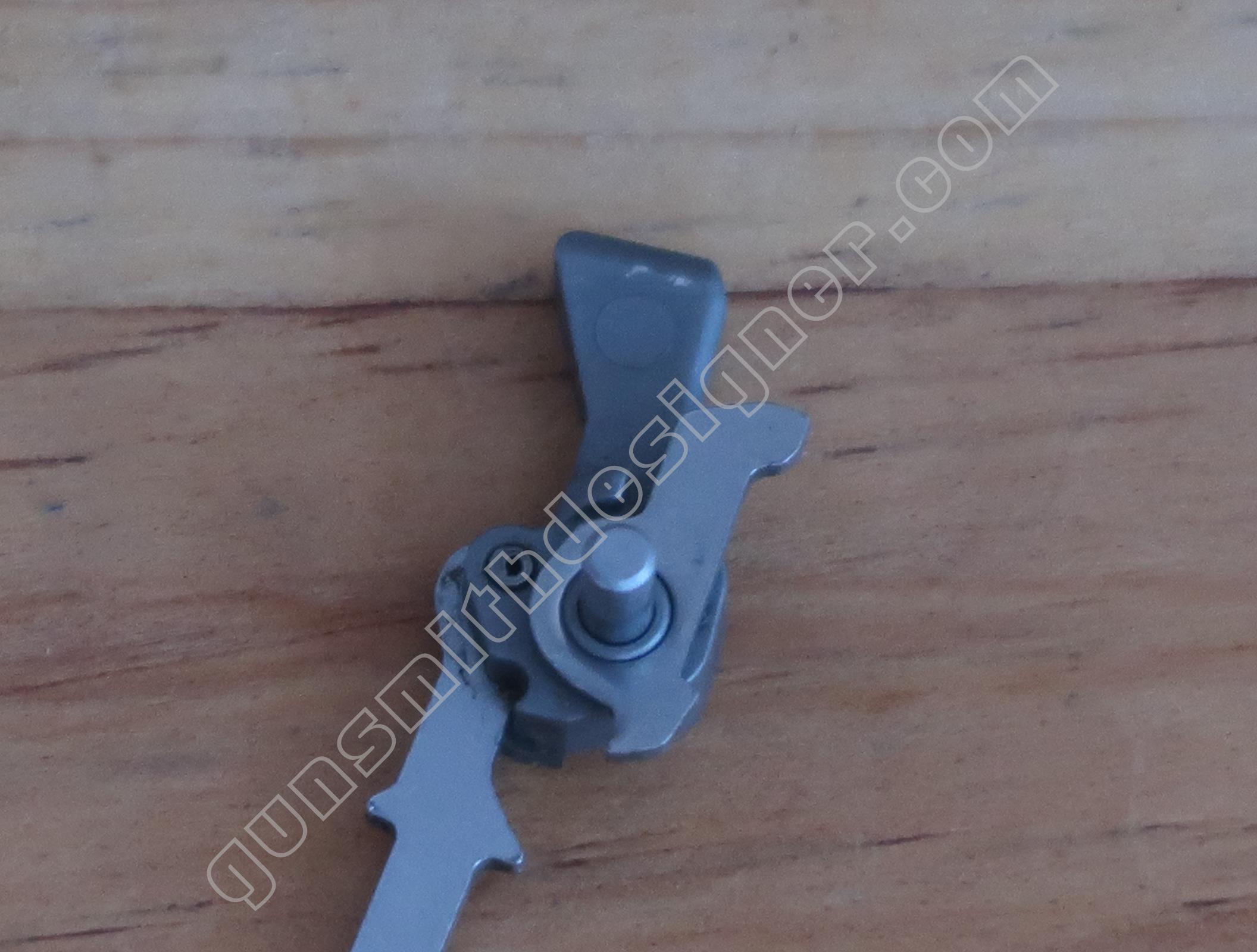

Le marteau est une pièce de micro-fusion. Il n’a pas de cran d’armé simple action, l’arme fonctionne en double action seulement. C’est je pense une bonne alternative au mécanisme Glock.

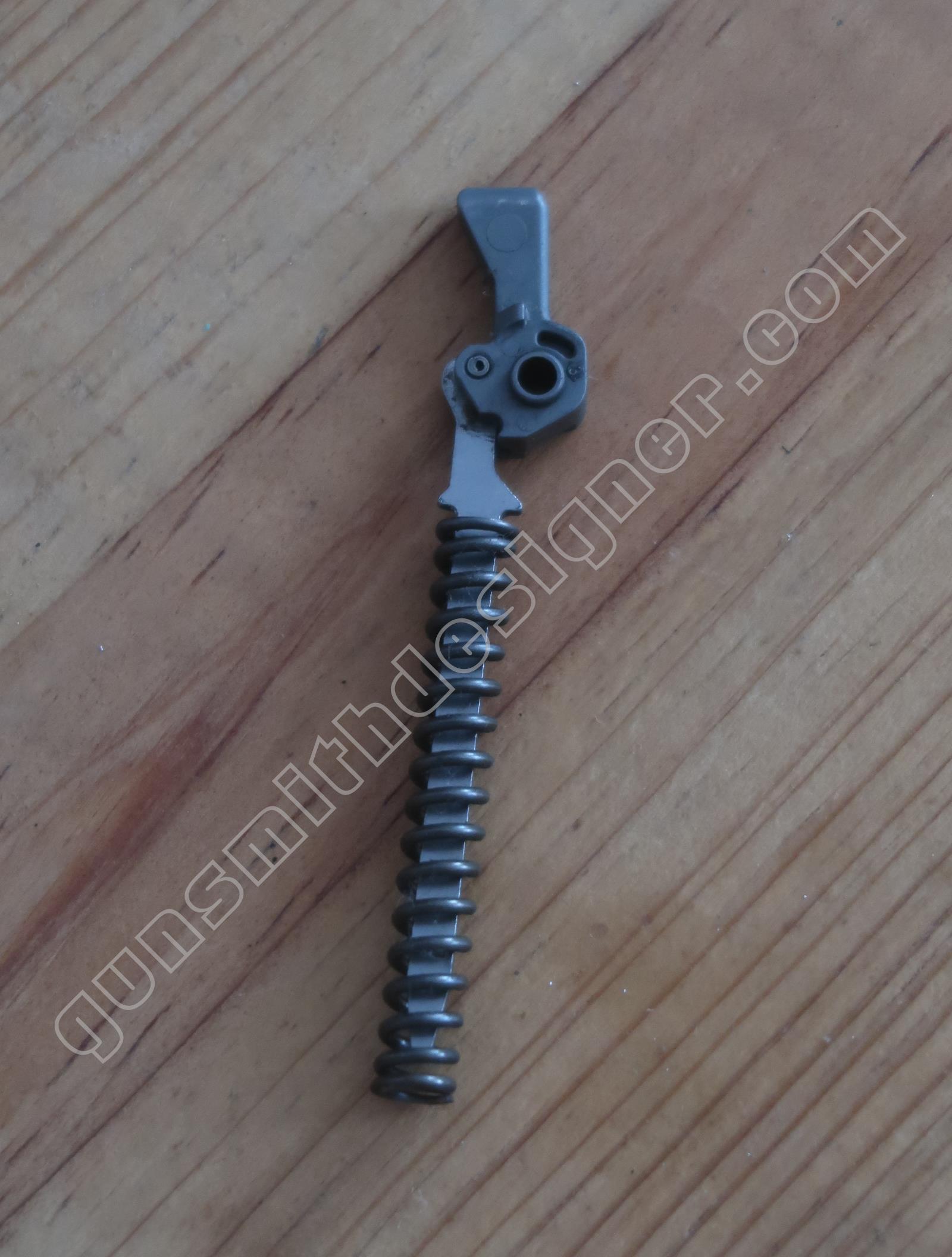

La bielle de marteau est une tôle emboutie de 1,7 mm d’épaisseur. On pourrait s’amuser à relever l’espace qui sépare le centre de l’axe de marteau et le centre de l’axe de bielle. Avec cette dimension et l’angle que prend le marteau juste avant d’être relâché, on pourrait connaitre sous quelle compression travail le ressort de percuteur pour assurer la percussion d’une cartouche.

Le ressort de marteau est sommairement posé dans le fond de la carcasse. La compression du ressort de percussion sur quelques millimètres constitue en grande partie l’effort du départ. Ce dernier est complété par quelques frottement mais le départ est très agréable sur cette arme qui peut être utilisée par une femme ou un homme.

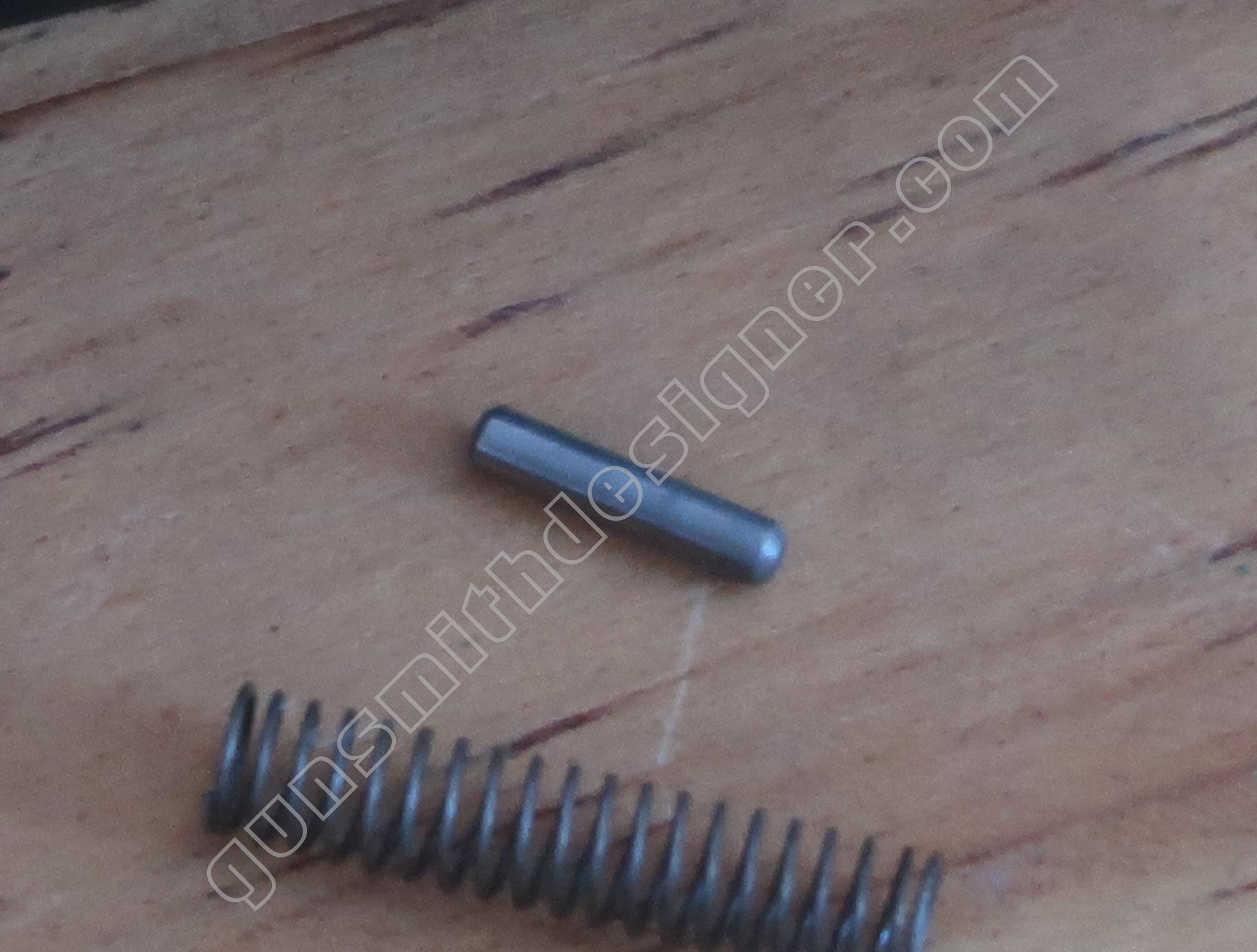

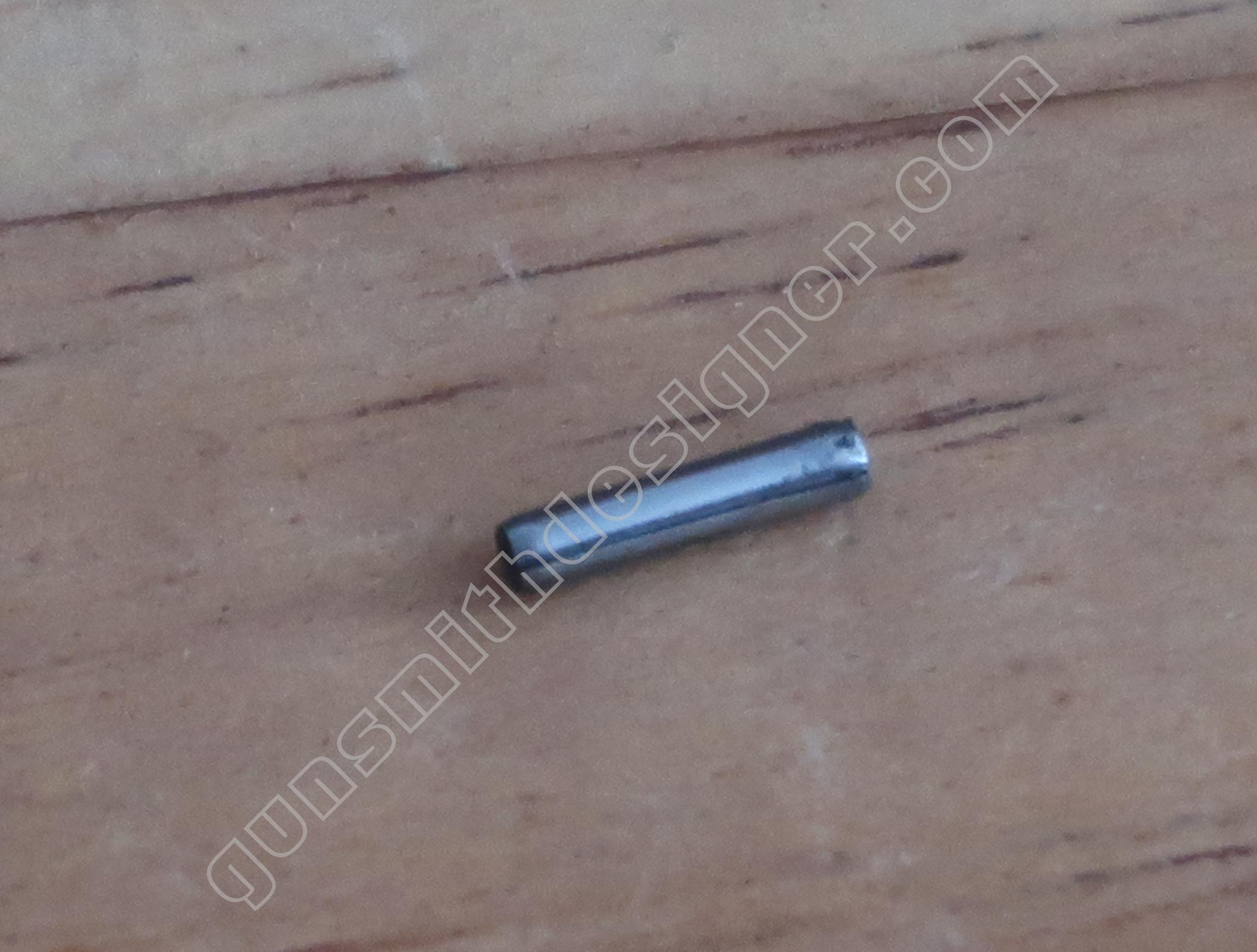

L’axe de marteau est un petit cylindre en acier. Il mesure : 3 mm x 13,6 mm.

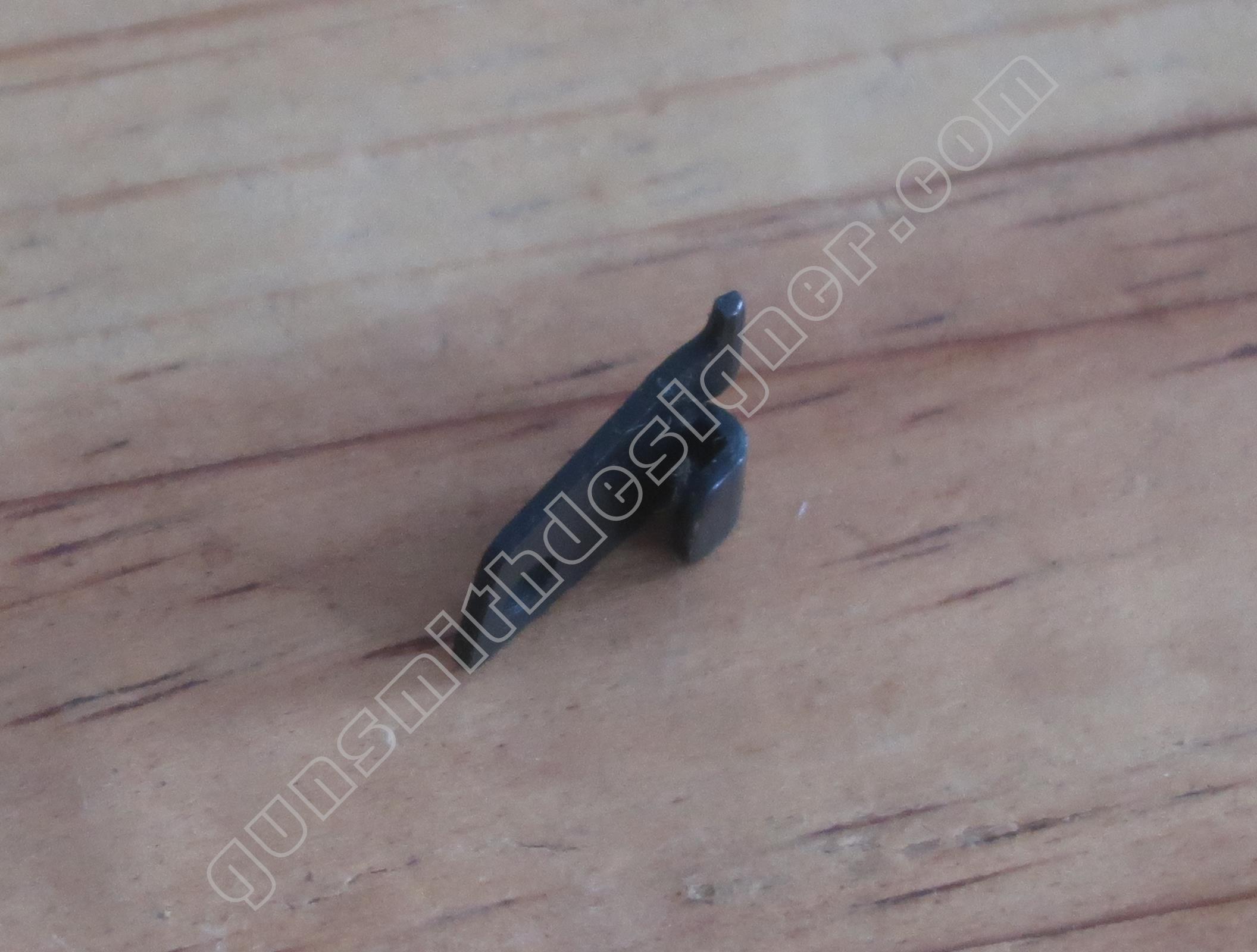

Le levier de sécurité de percuteur est la pièce qui efface la sécurité de percuteur. Lorsque le tireur appui sur la queue de détente, (en fin de course mais avant que le marteau ne soit libéré) la barrette séparateur fait pivoter le levier de sécurité de percuteur et libère le percuteur de toute butée avant. Une fois le marteau libéré, il peut y avoir percussion.

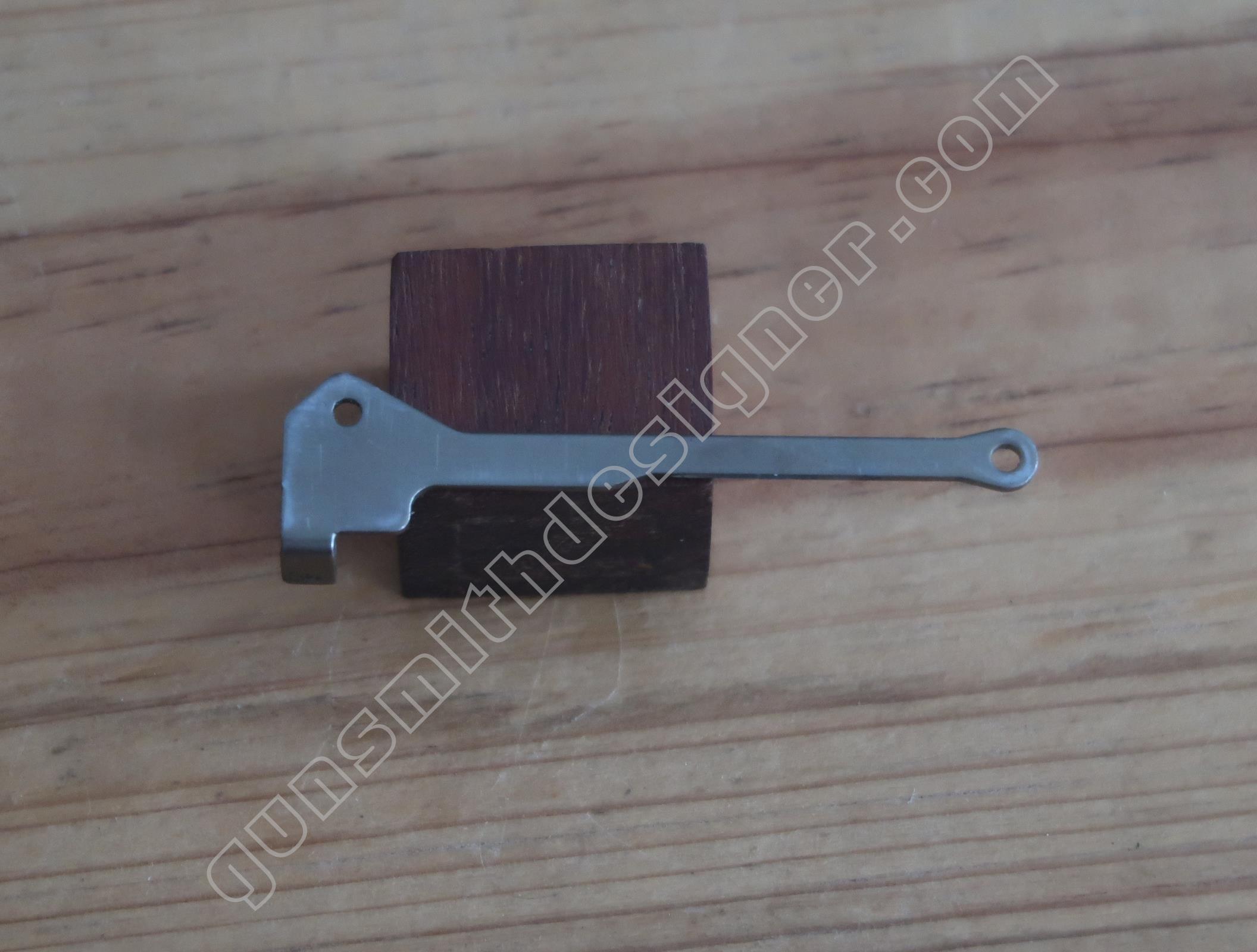

La barrette séparateur comme toujours (ou souvent) sert d’intermédiaire entre la queue de détente et le marteau.

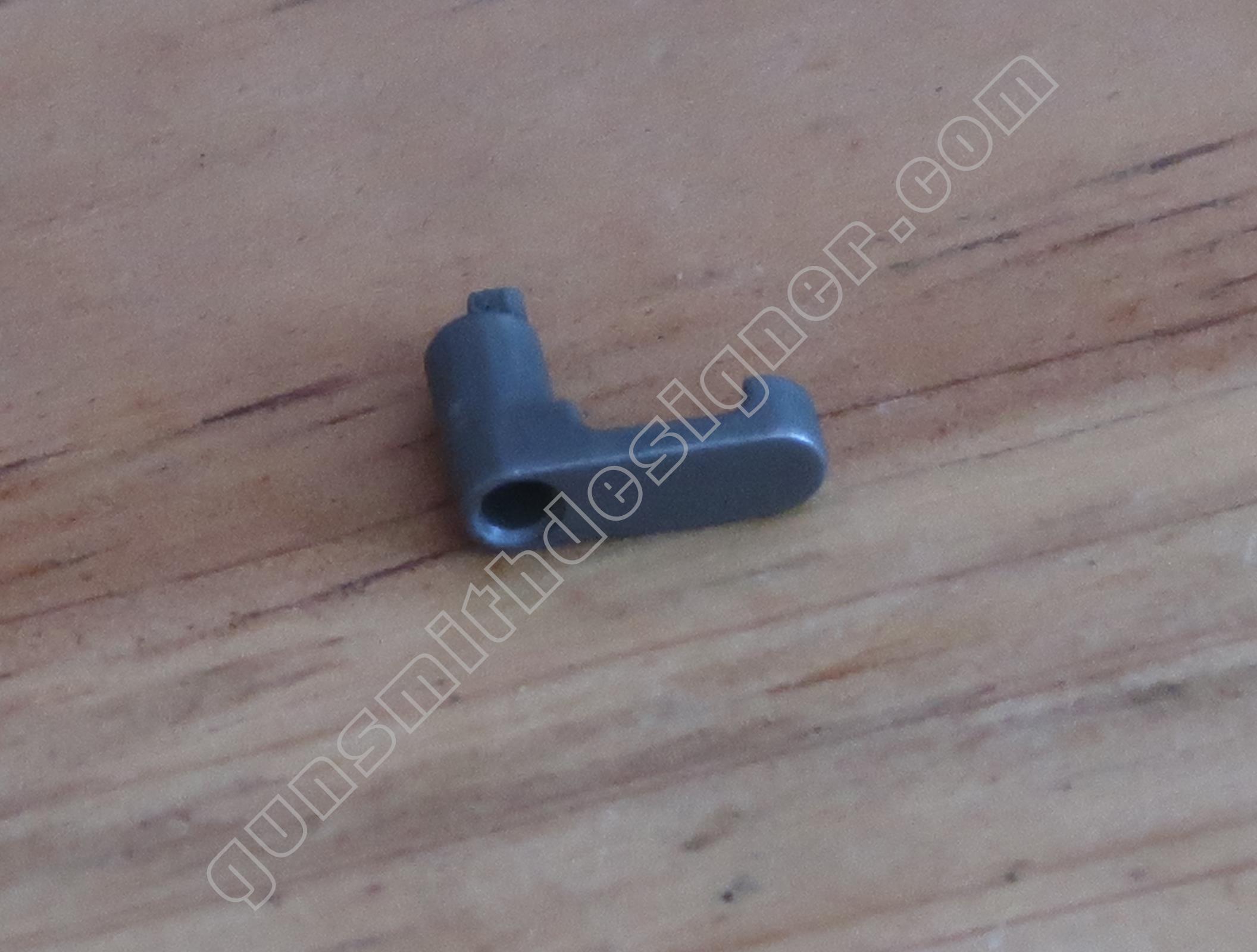

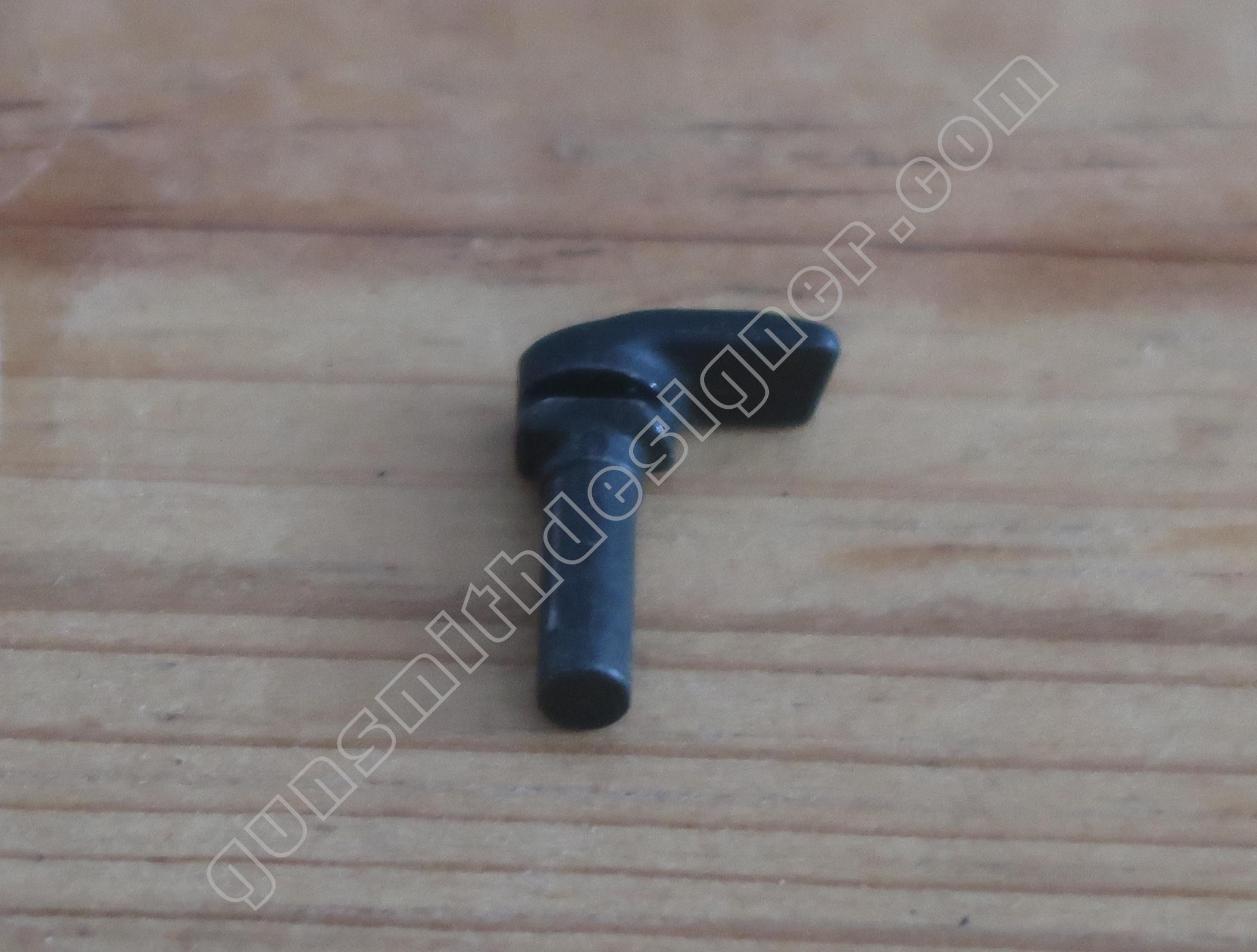

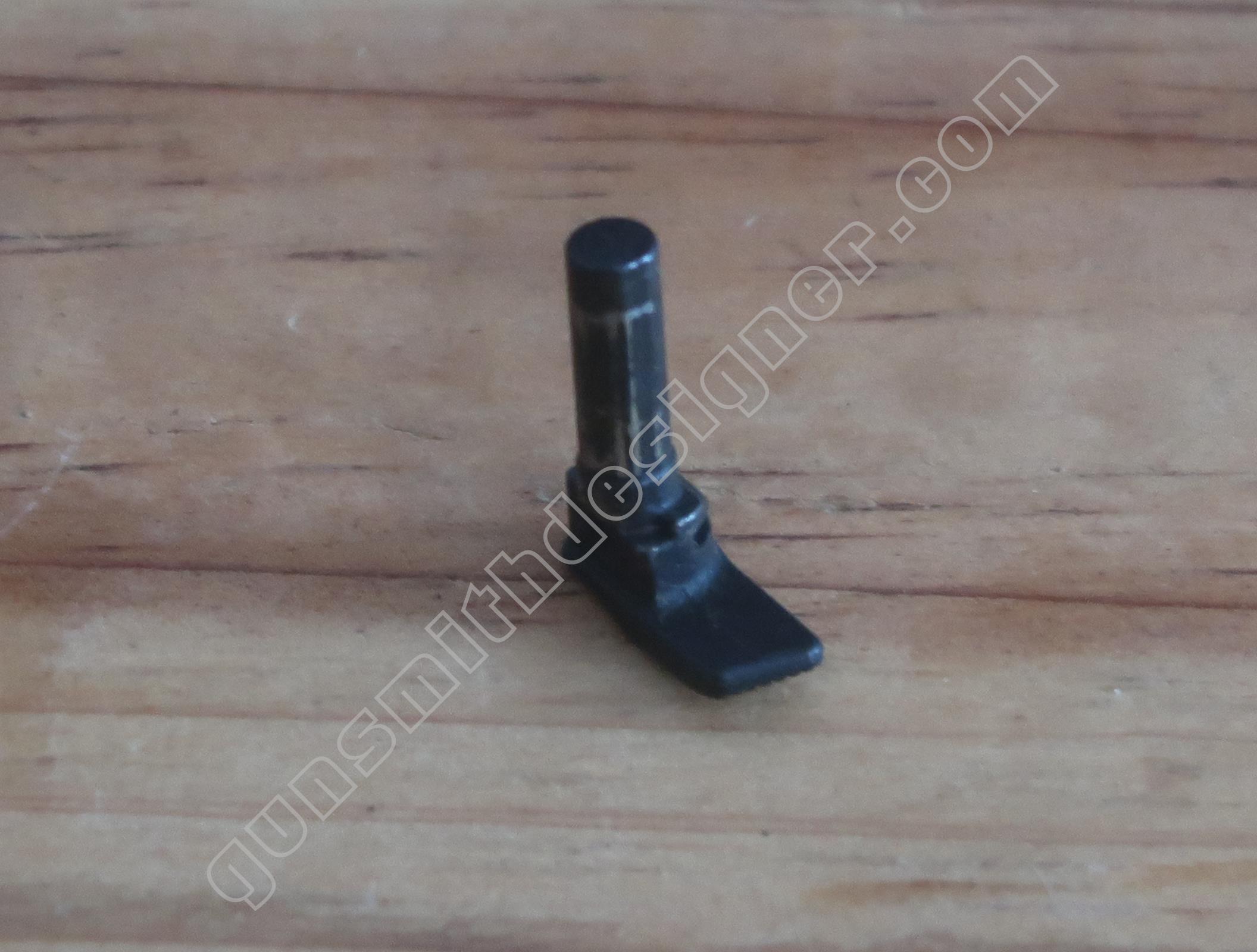

La clavette de démontage est une pièce de micro-fusion en acier. Elle sert aussi au verrouillage/déverrouillage du canon sur la culasse. En effet, la pièce traverse l’arme et le pan incliné du canon. Le diamètre de l’axe est : 4 mm.

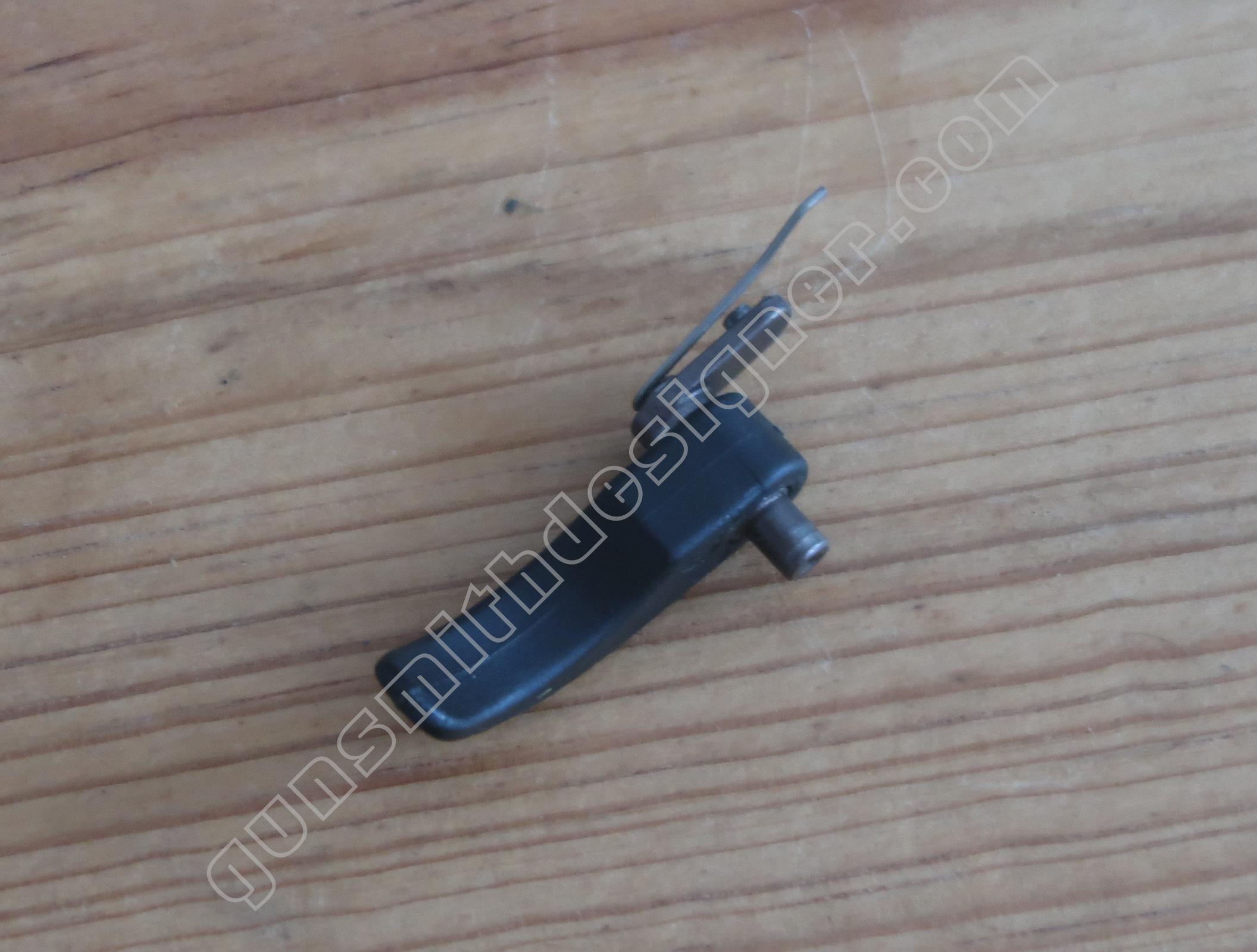

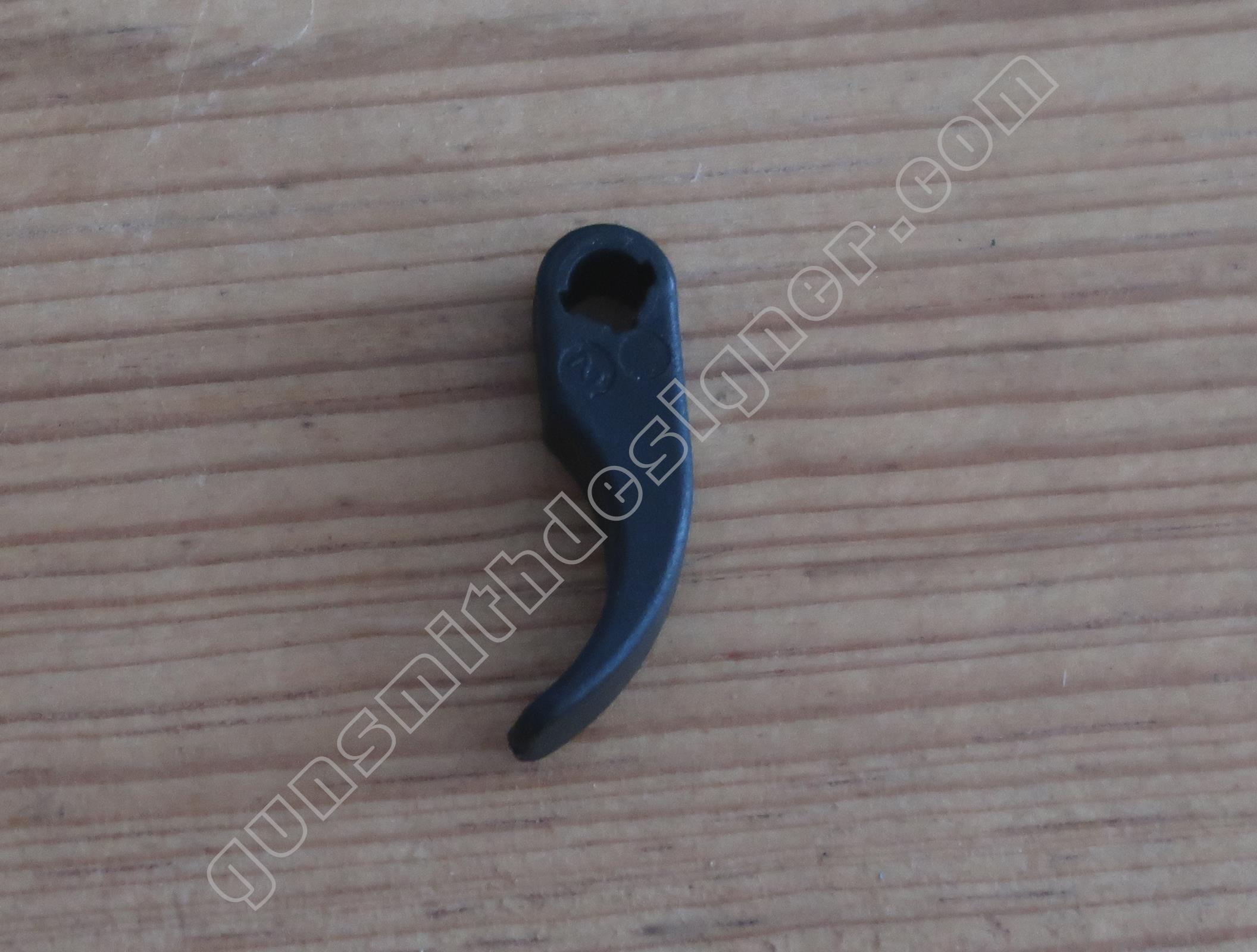

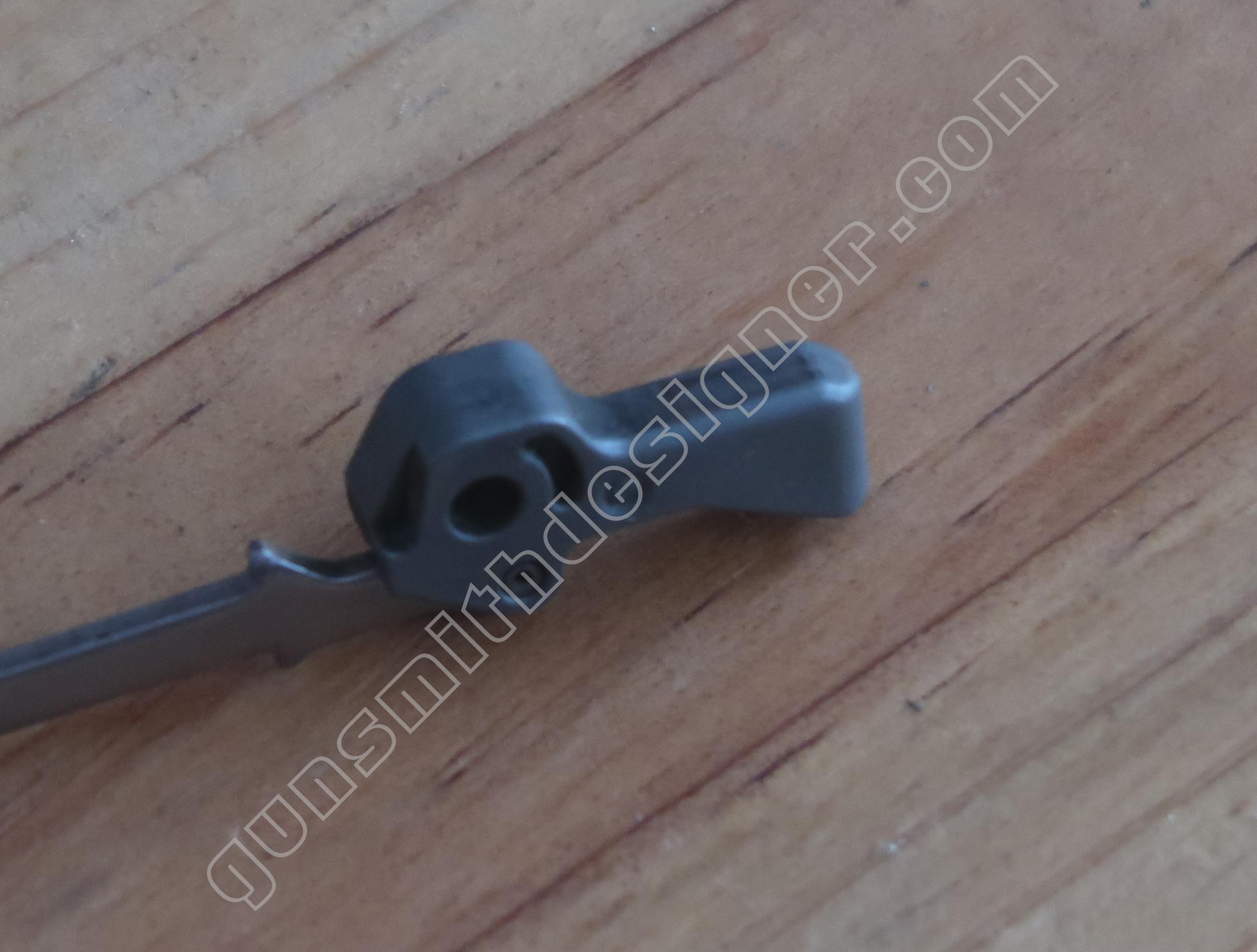

La queue de détente est en plastique. Pas de commentaire particulier si ce n’est la forme interne qui sert à l’entrainement de l’axe de queue de détente.

L’axe de queue de détente est en acier. Avec l’apparition de nouveaux procédés de fabrication, les formes des usinages sont peu habituels.

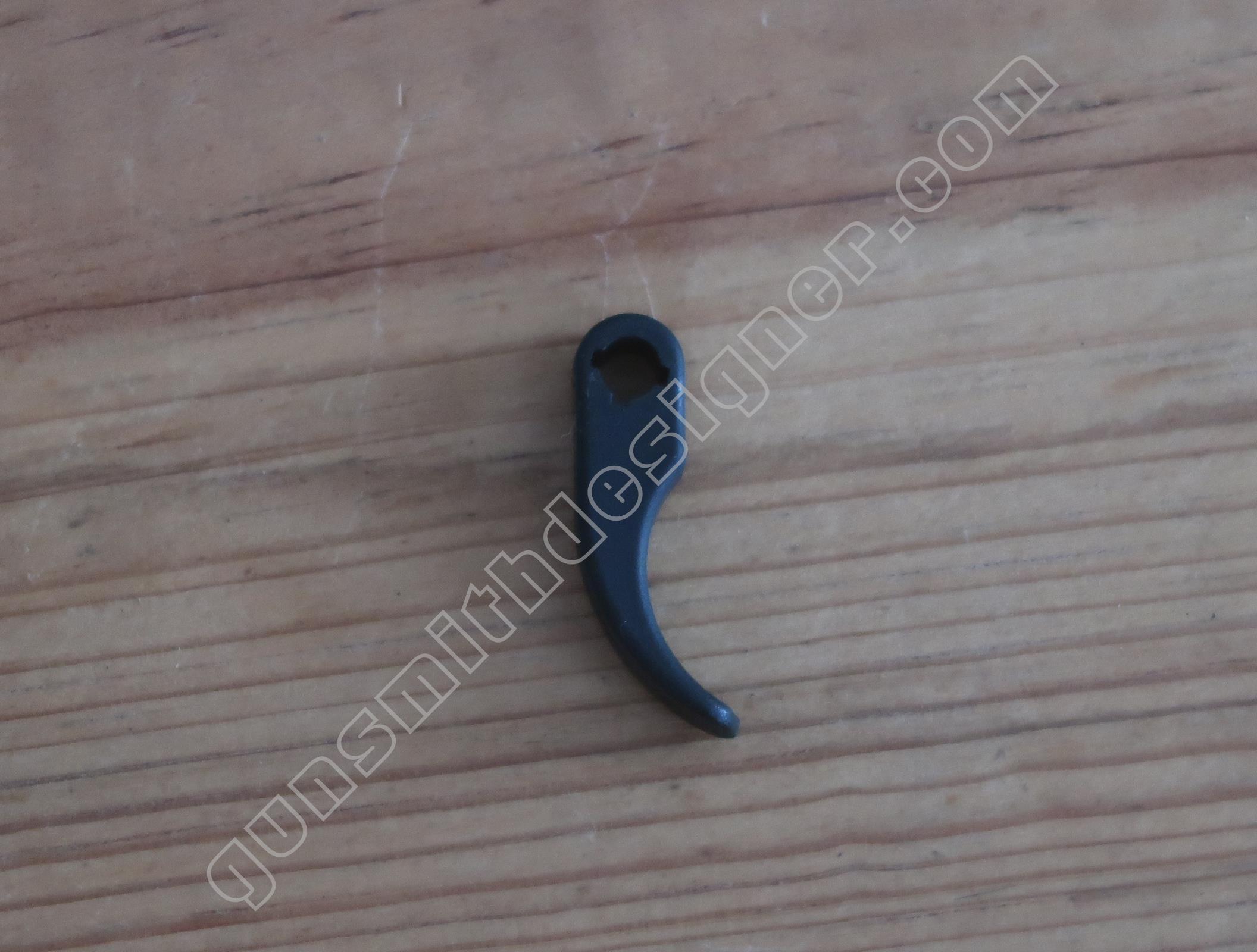

  L’arrêtoir de culasse provient d’une tôle de 1,4 mm.

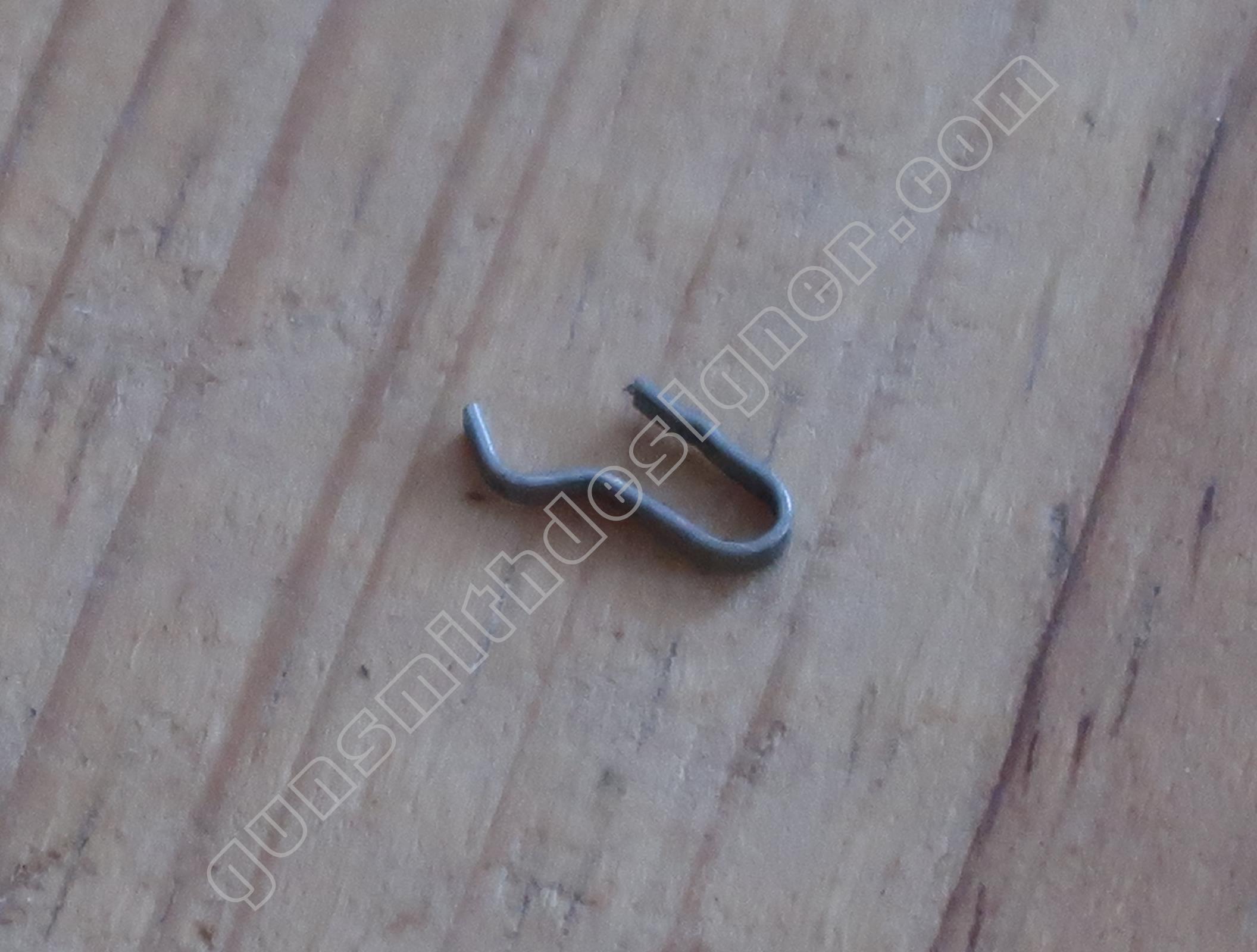

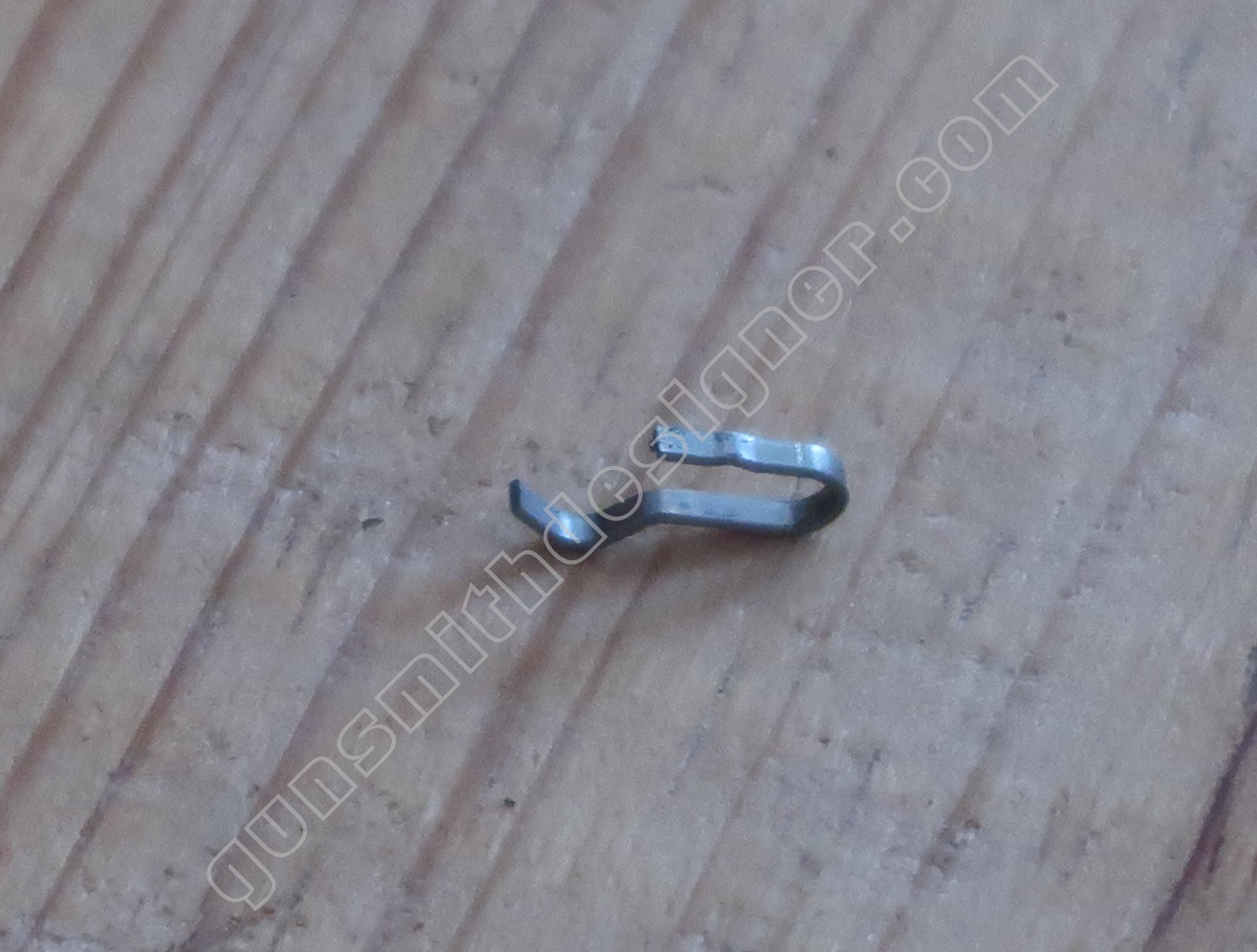

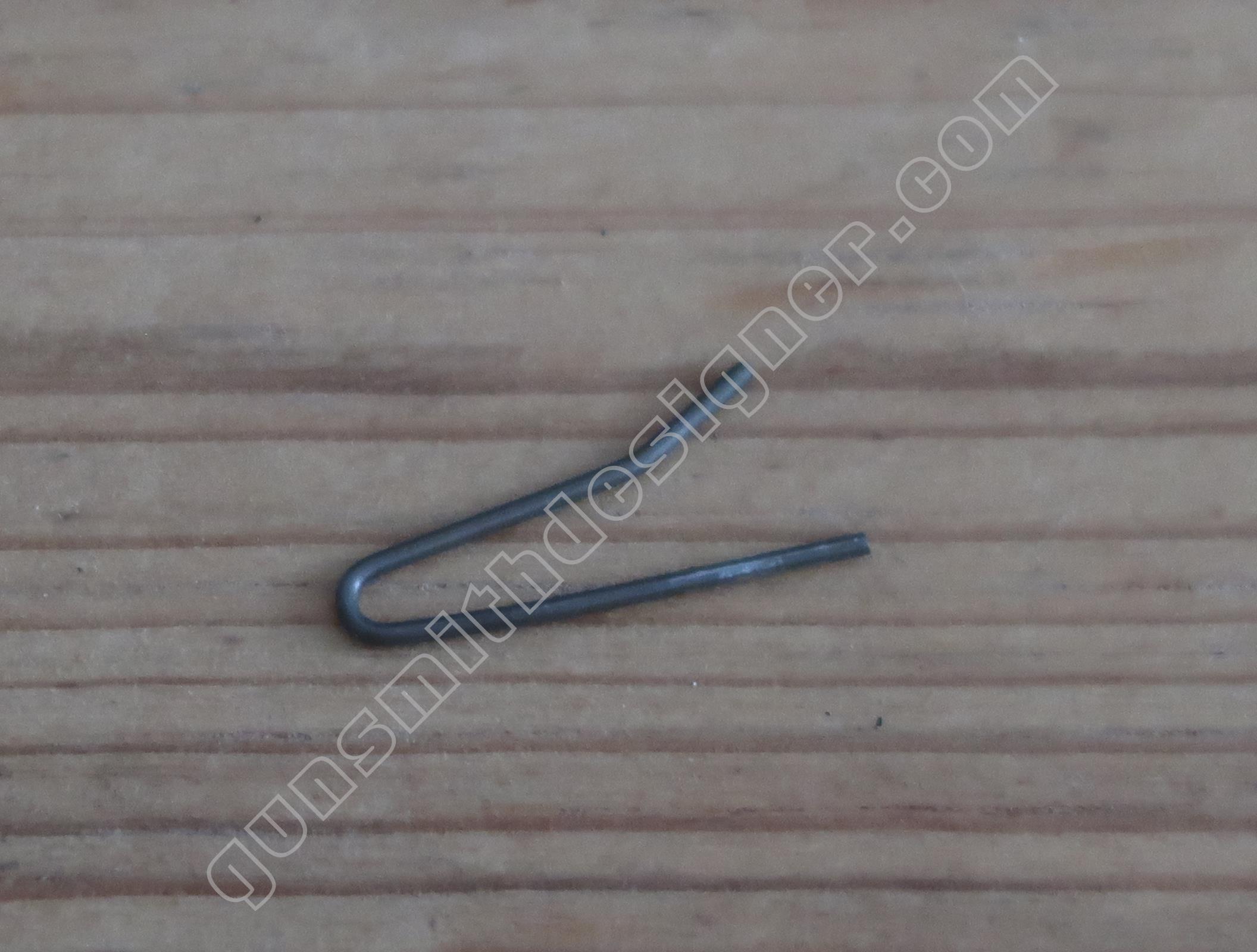

Le ressort d’arrêtoir de culasse est un fil plié en V. Le diamètre du fil : 1 mm. La branche supérieure de ce ressort est utilisée par le levier de démontage de l’arme pour marquer ses diverses positions.

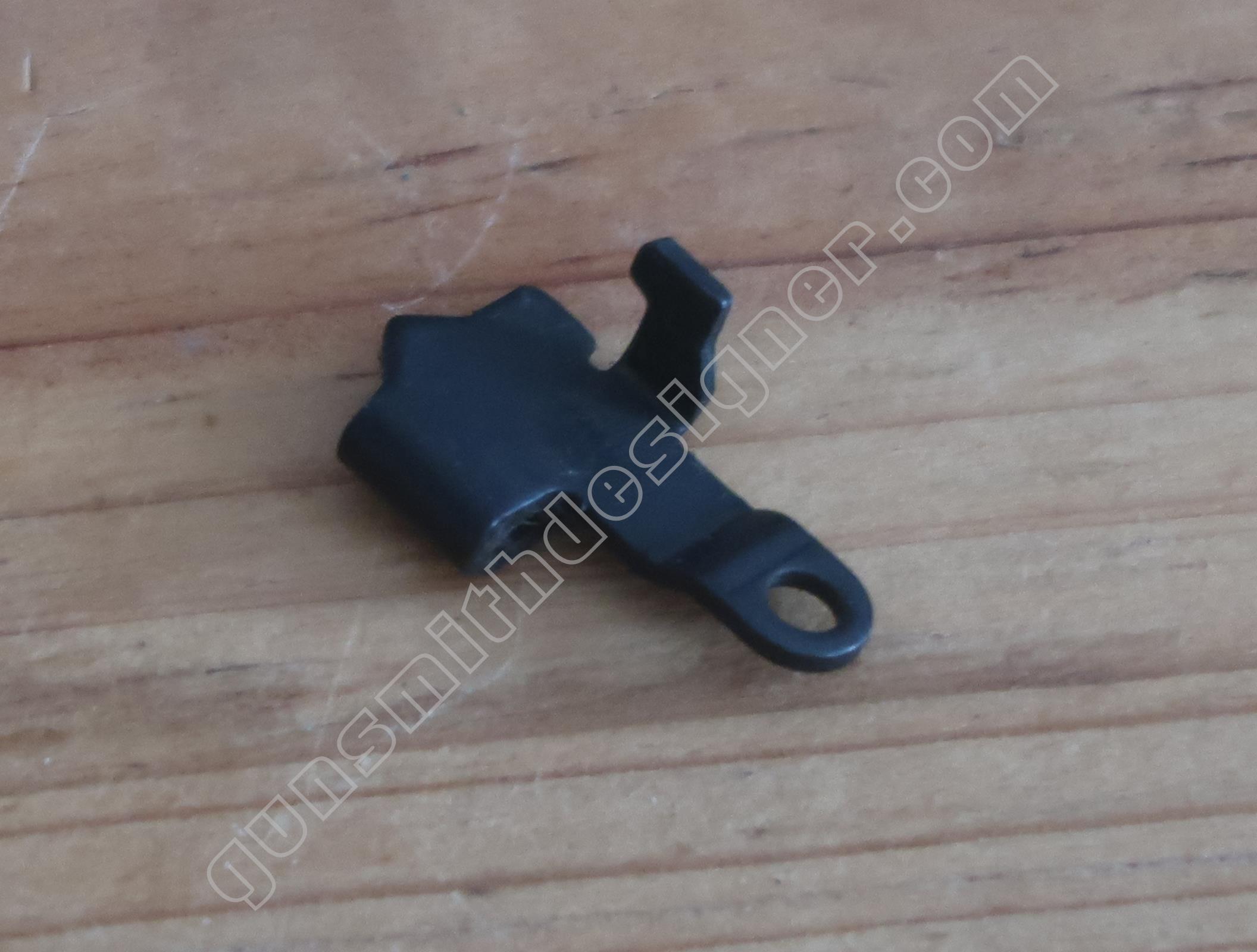

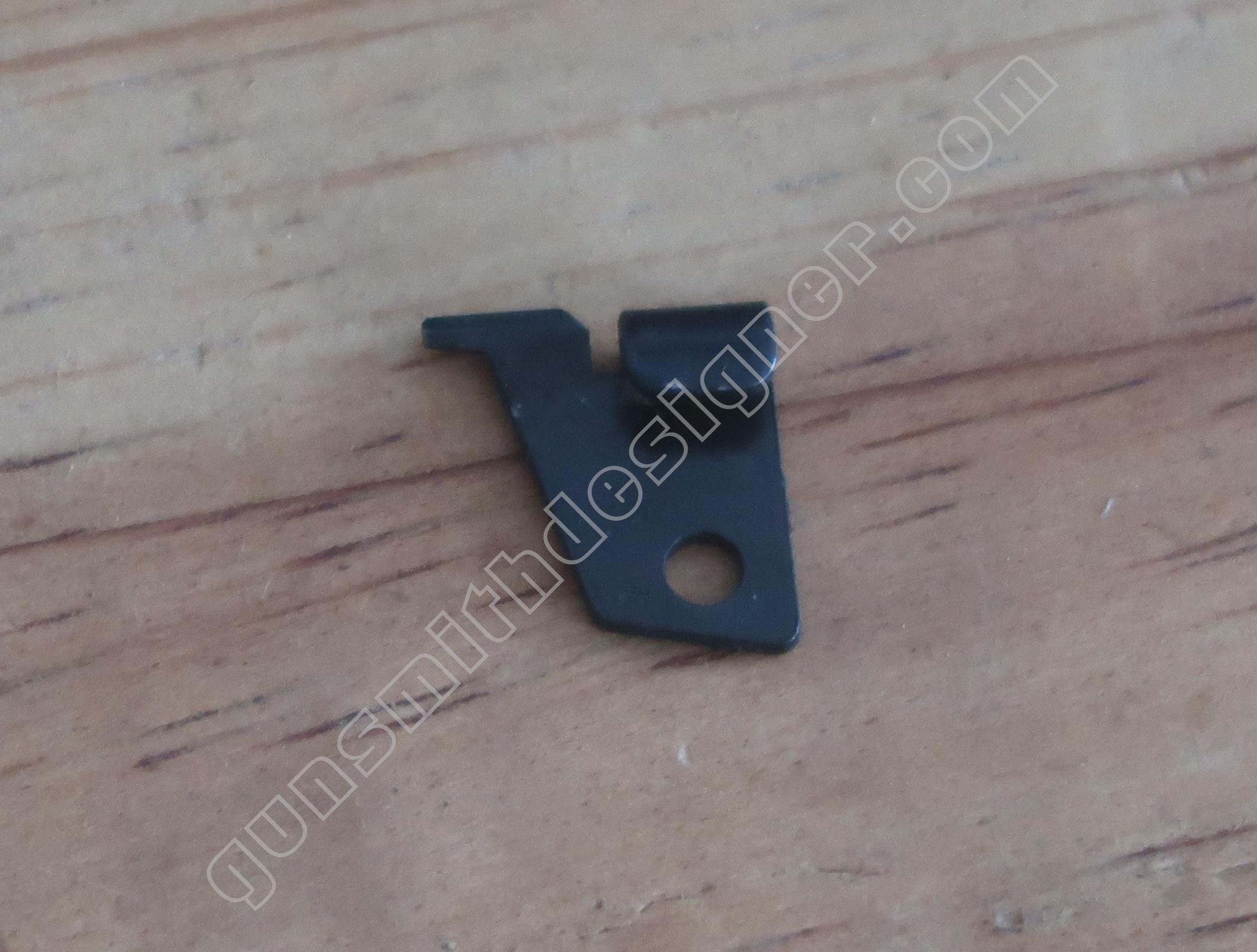

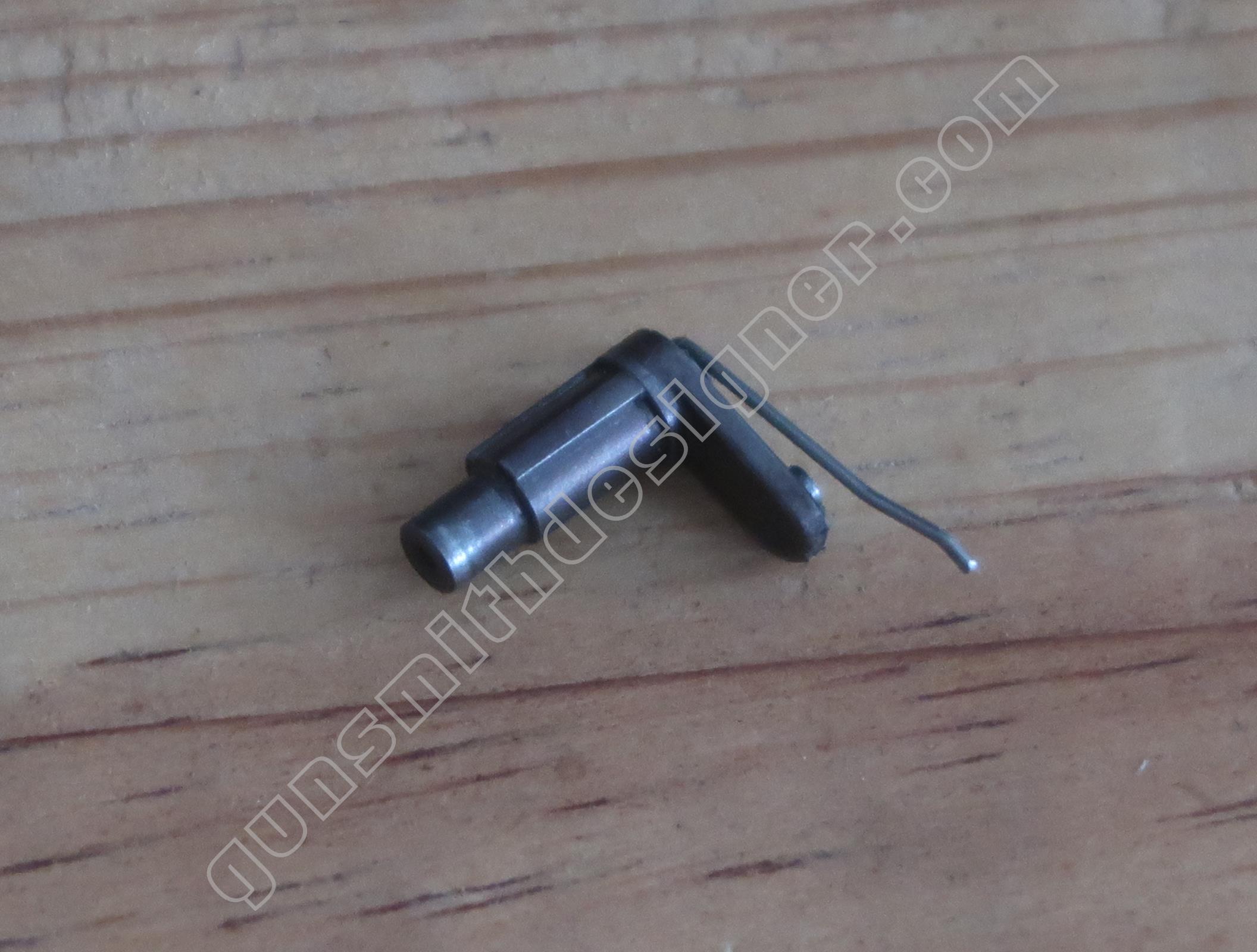

Le levier de sûreté est une pièce en tôle de 1,3 mm d’épaisseur. Il est accompagné d’un petit ressort à lame finement inséré dans le berceau. L’axe de rotation du levier de sûreté est une des goupilles de maintien du berceau sur la poignée pistolet.

Le ressort de levier de sureté est maintenu sur le berceau.

L’éjecteur est une tôle pliée en acier de 1,1 mm. Il vient pincer le coté gauche du berceau, c’est ainsi qu’il reste en place. Il est très bas sur le berceau.

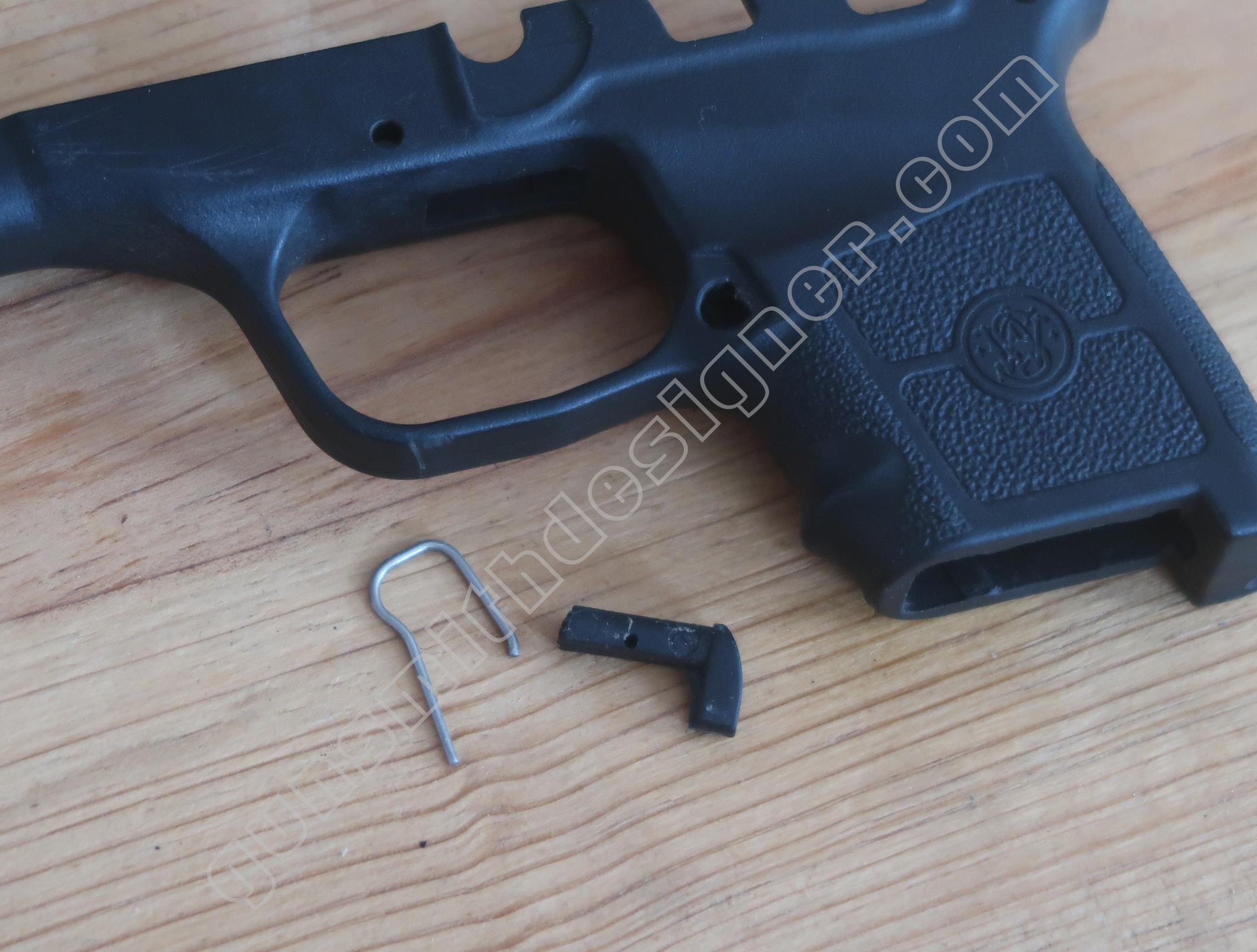

L’arrêtoir de chargeur est en plastique. Il n’est pas ambidextre. Le ressort d’arrêtoir de chargeur est un fil en acier.

L’ensemble culasse

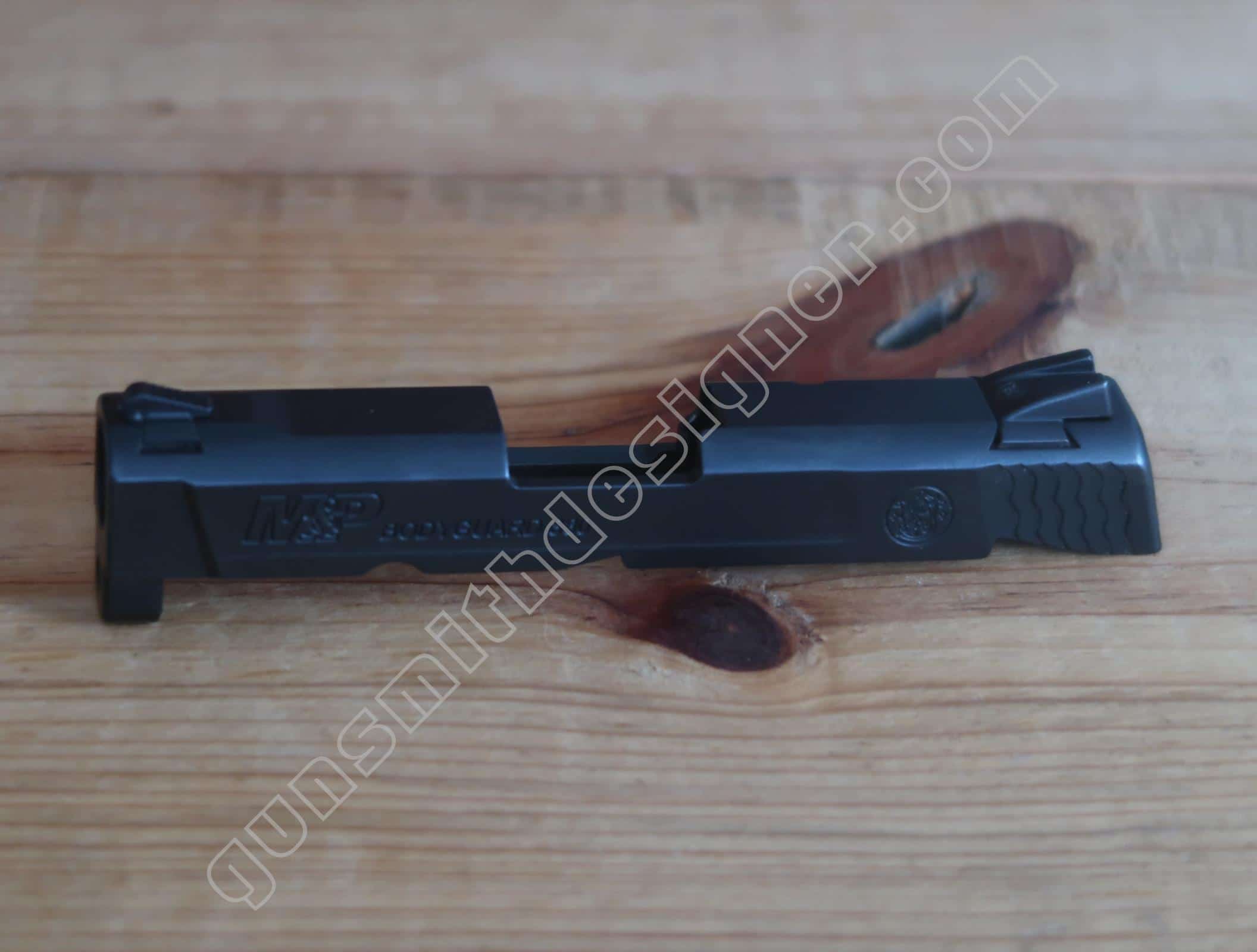

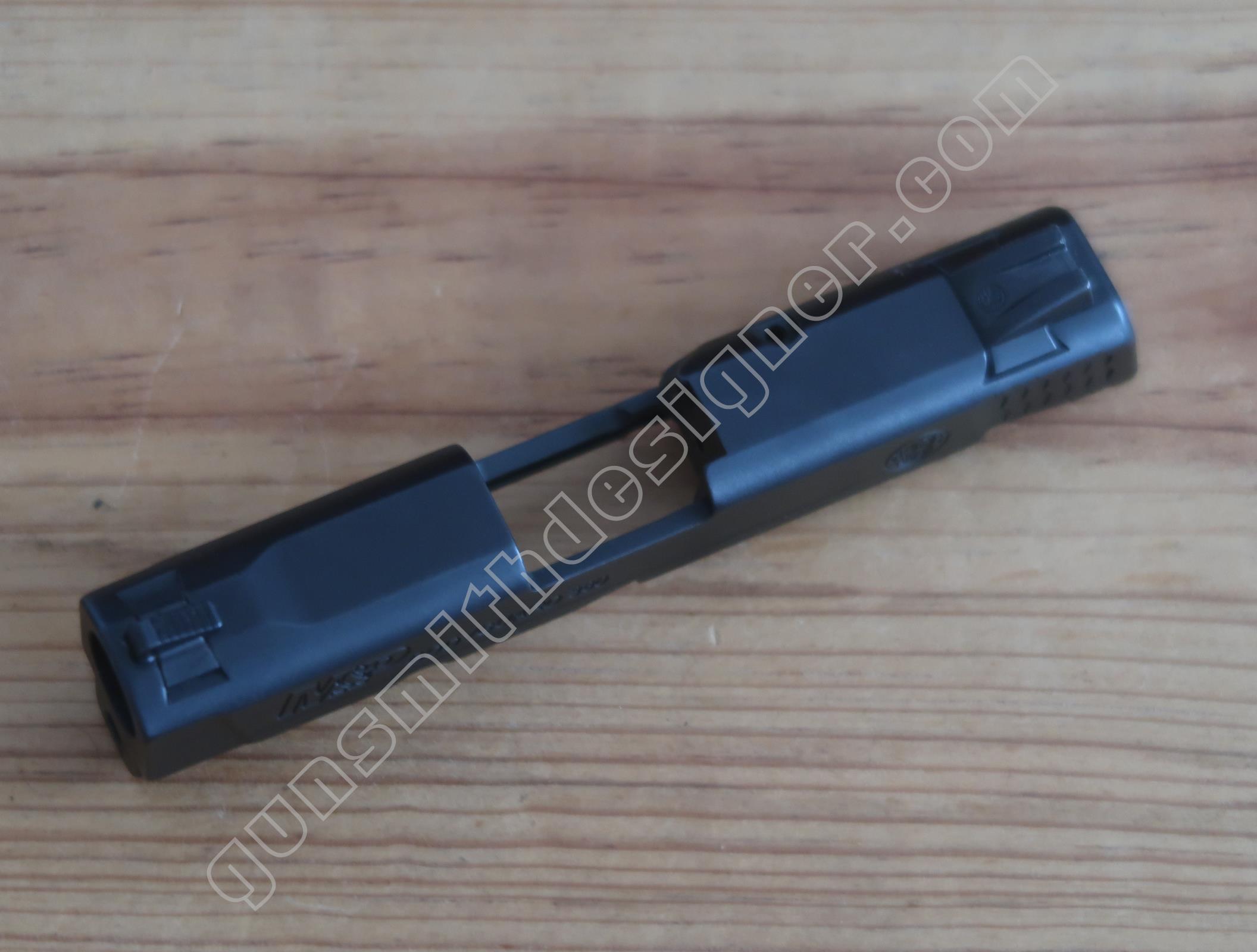

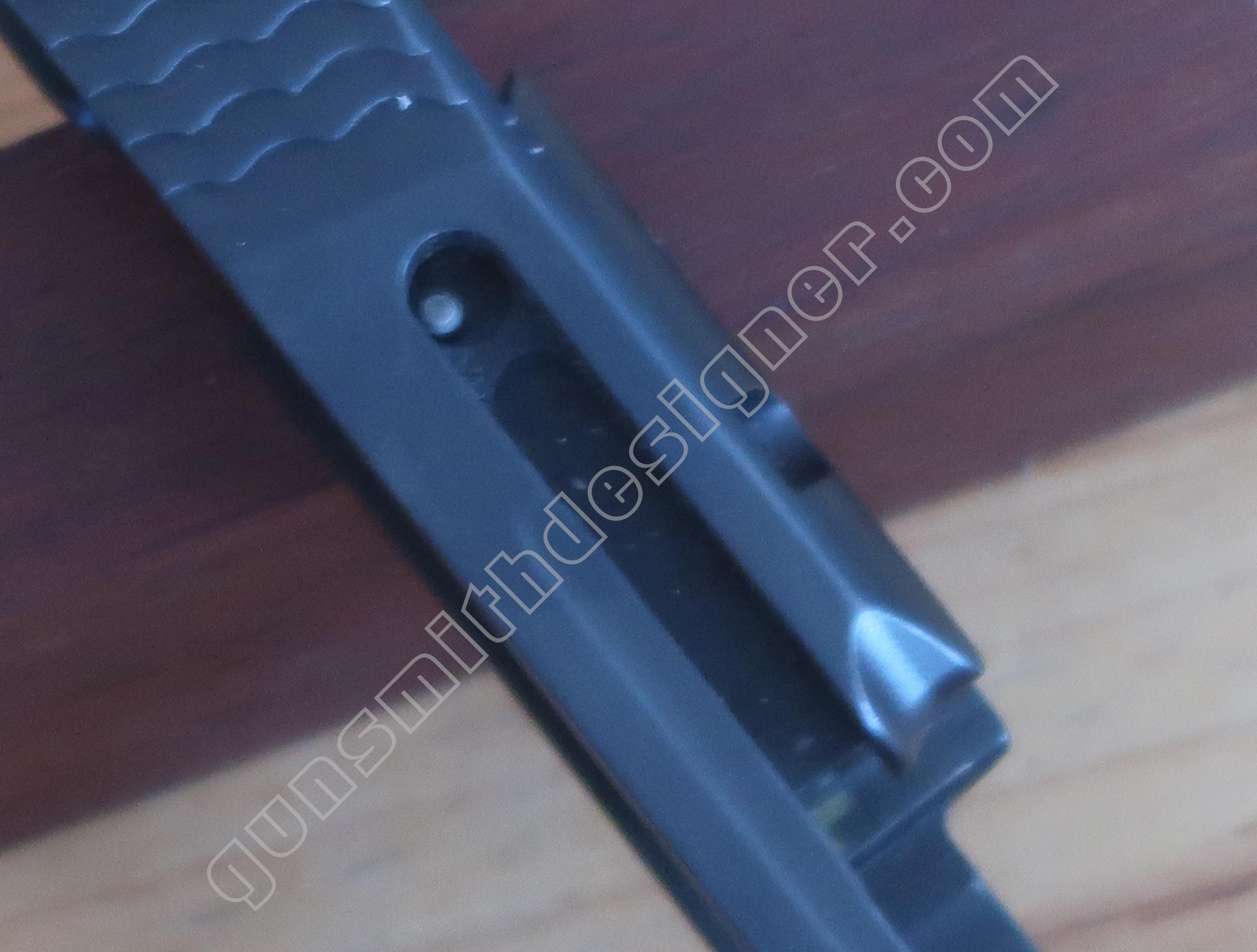

La culasse assemblée

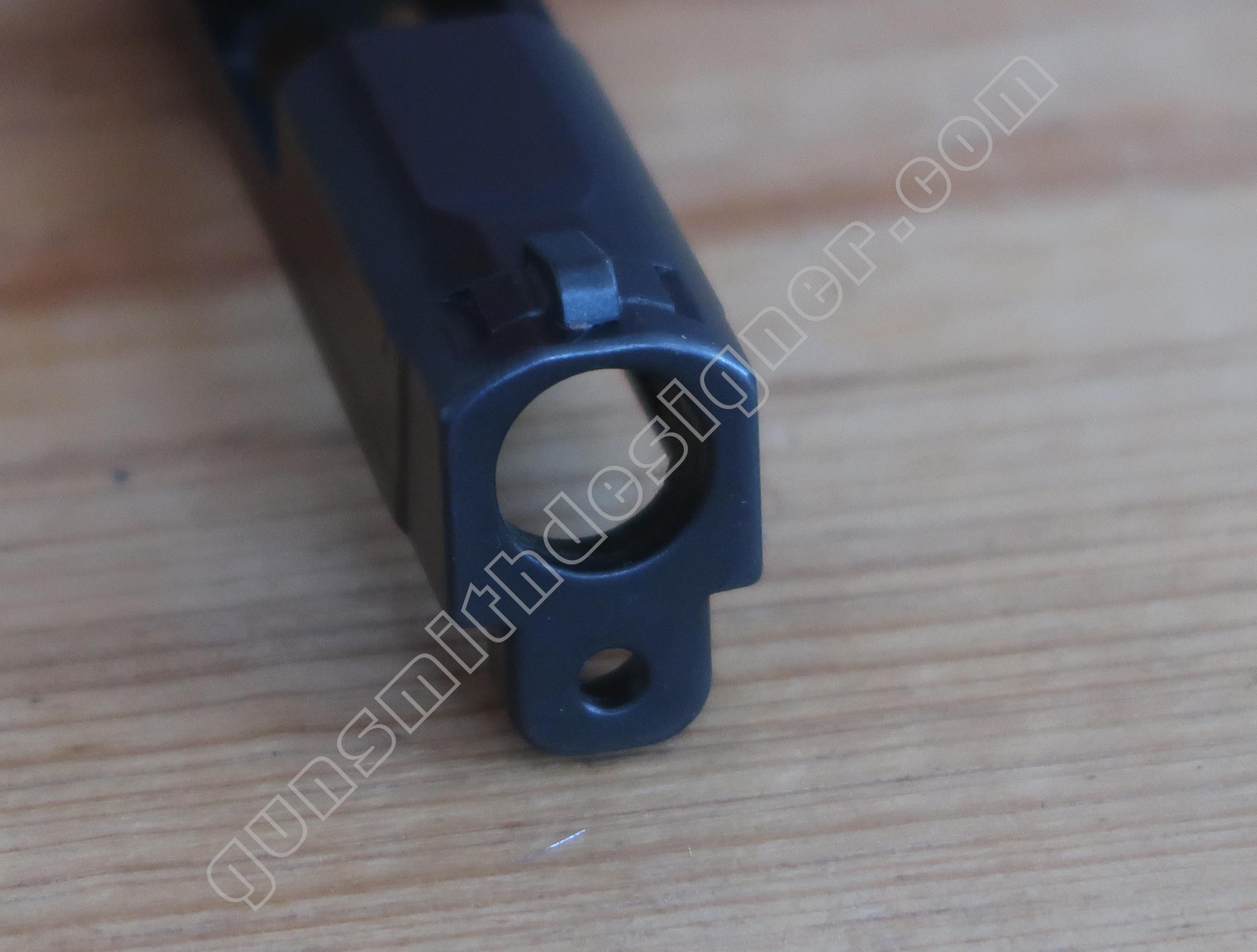

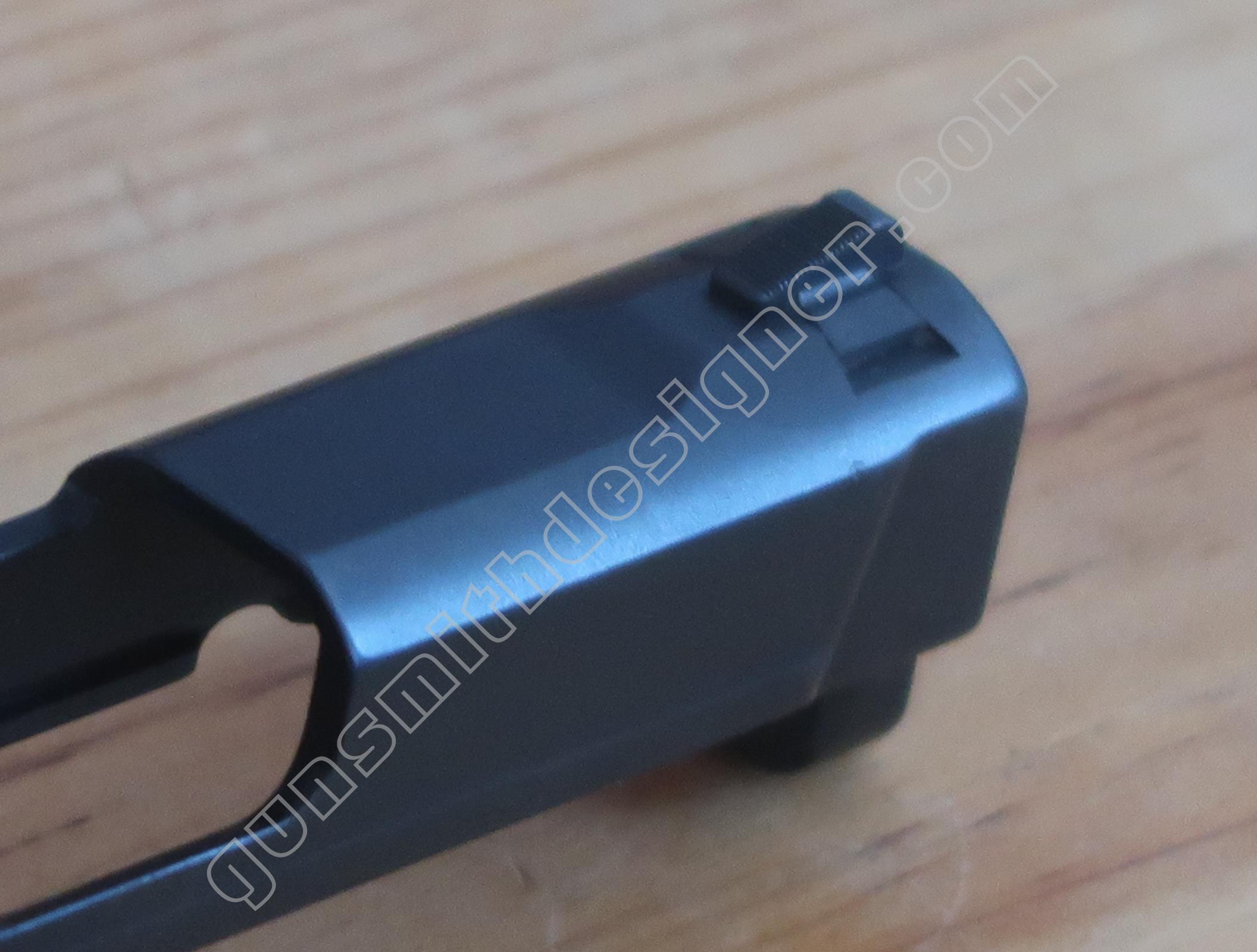

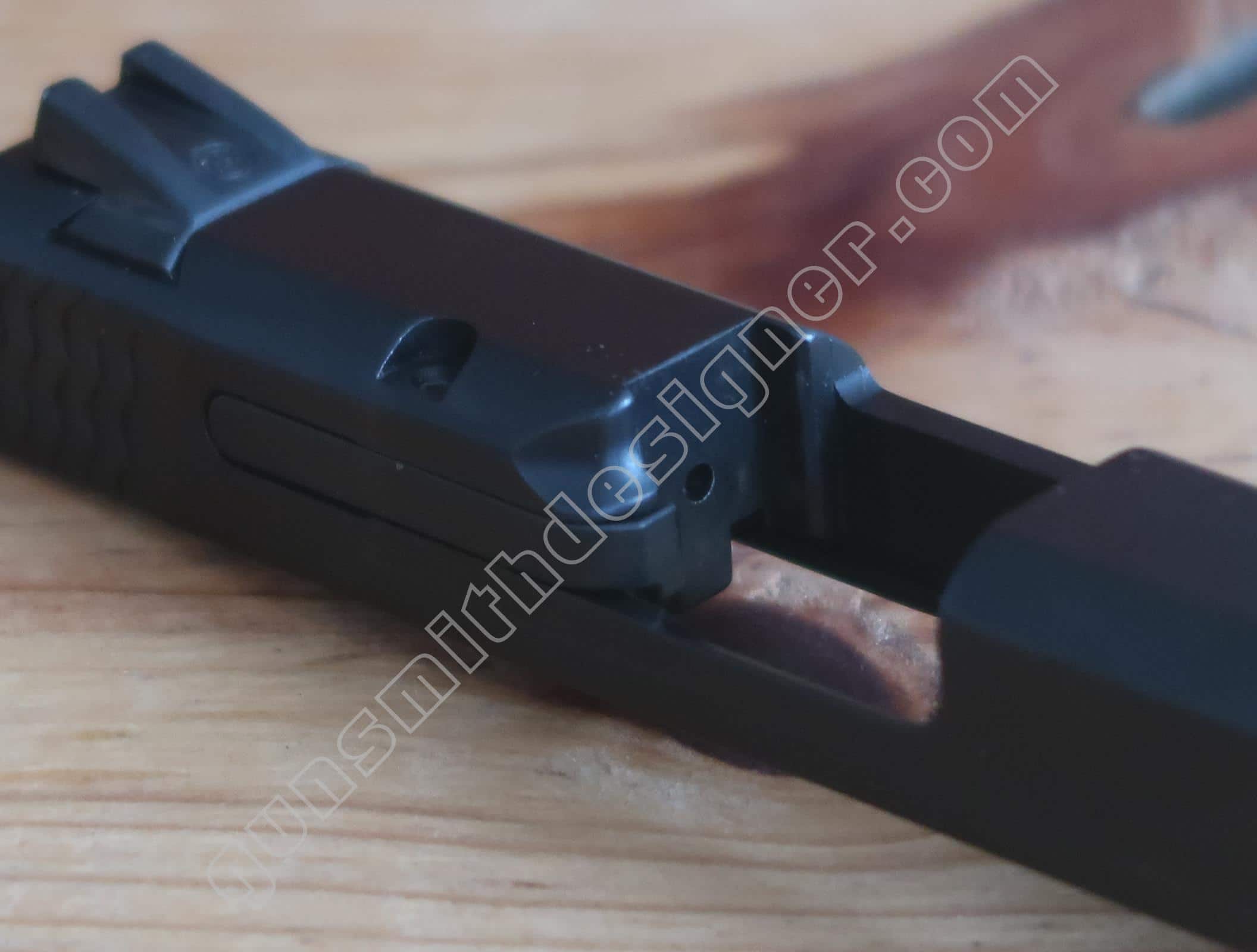

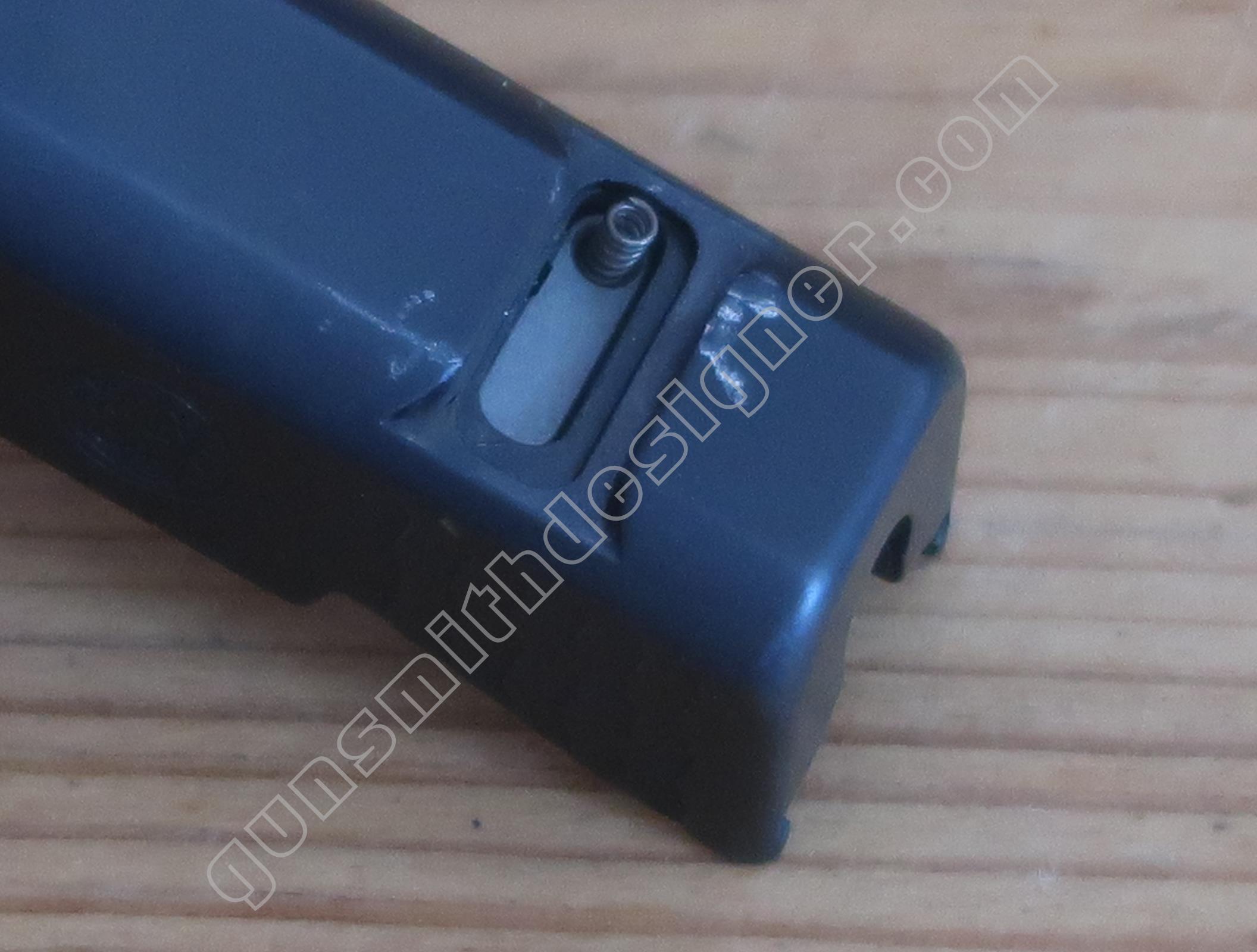

La culasse est en acier. Le bloc capable de la pièce est : 123 mm x 19 mm x 26,1 mm. La pièce nue (avec le guidon) pèse : 117 grammes.

C’est une pièce simple, elle est dépourvue de superflu. Le numéro de l’arme n’est pas gravé sur cette pièce.

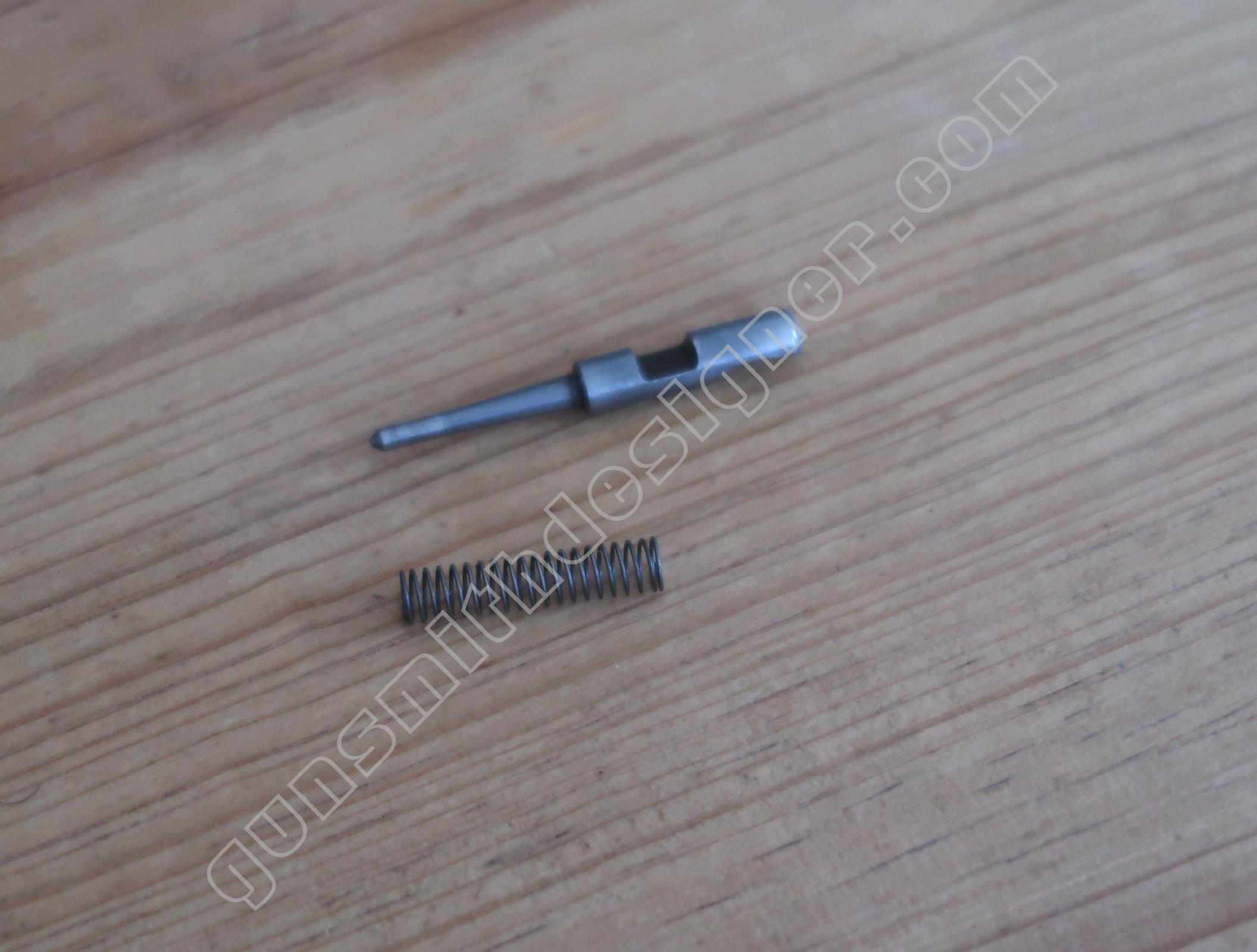

La sécurité de percuteur est une pièce en acier. Il est difficile de dire qu’elle est obtenue par micro-fusion car il n’y a pas de trace claire (cependant, je pense que oui de part certaines formes). Pour extraire la sécurité de percuteur, il faut au préalable démonter la hausse de son logement sur la culasse. C’est pas très pratique, mais c’est simple de conception.

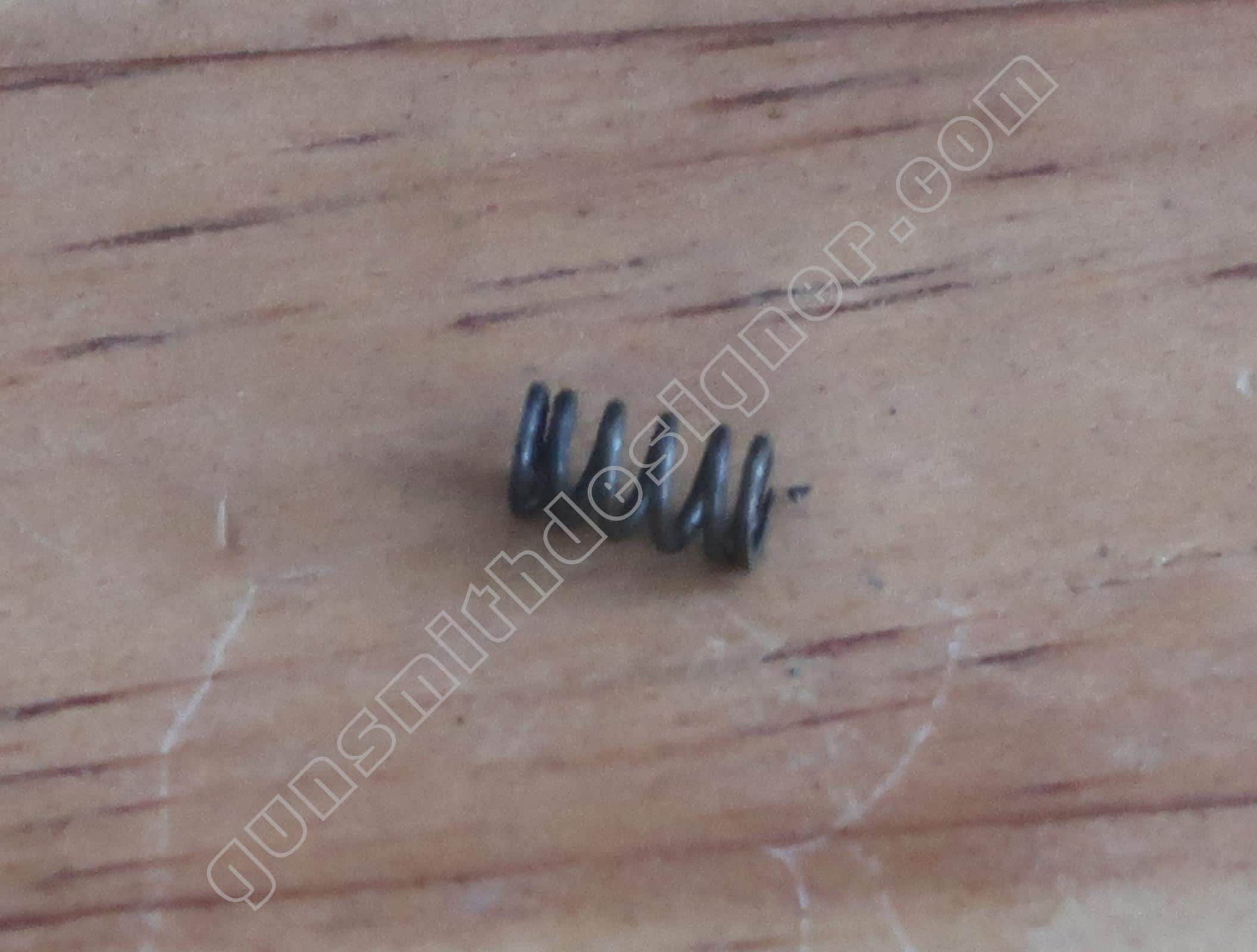

Le ressort de sécurité de percuteur mesure, longueur déployée : 10 mm, diamètre externe : 2,1 mm, diamètre de fil : 0,3 mm.

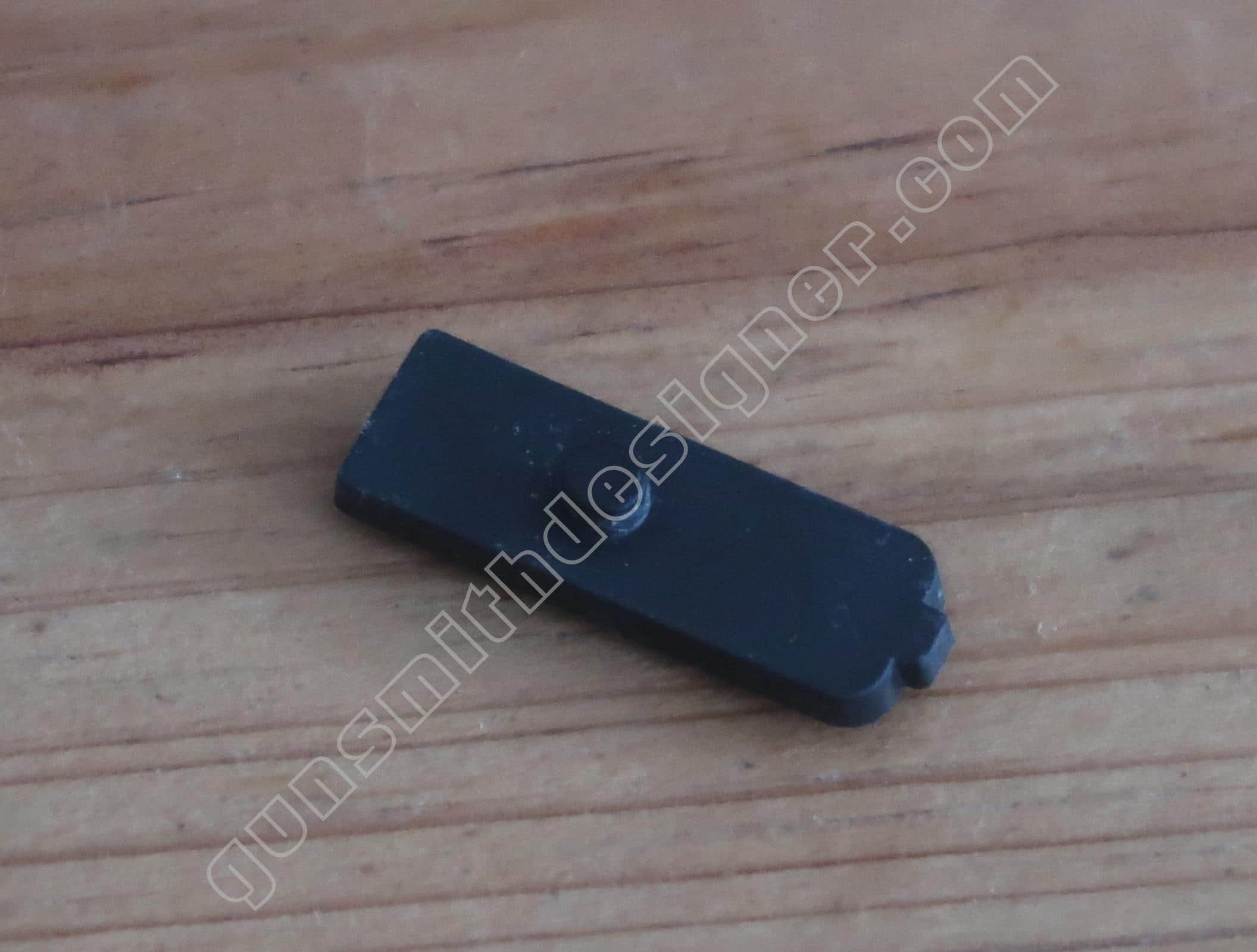

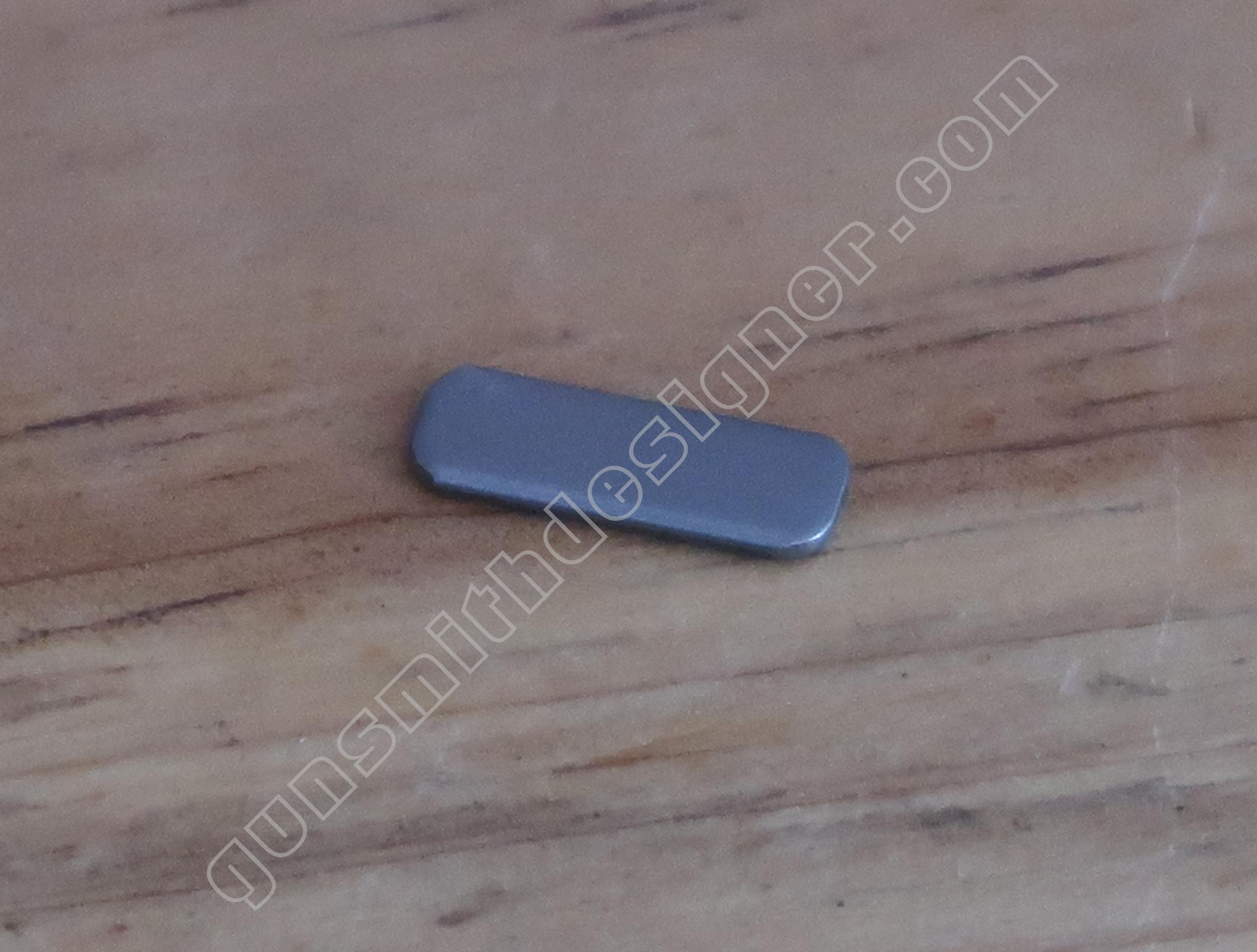

La plaquette de sécurité de percuteur est en acier, elle mesure 0,8 mm d’épaisseur. Cette plaquette se place entre la hausse et le ressort de sécurité de percuteur.

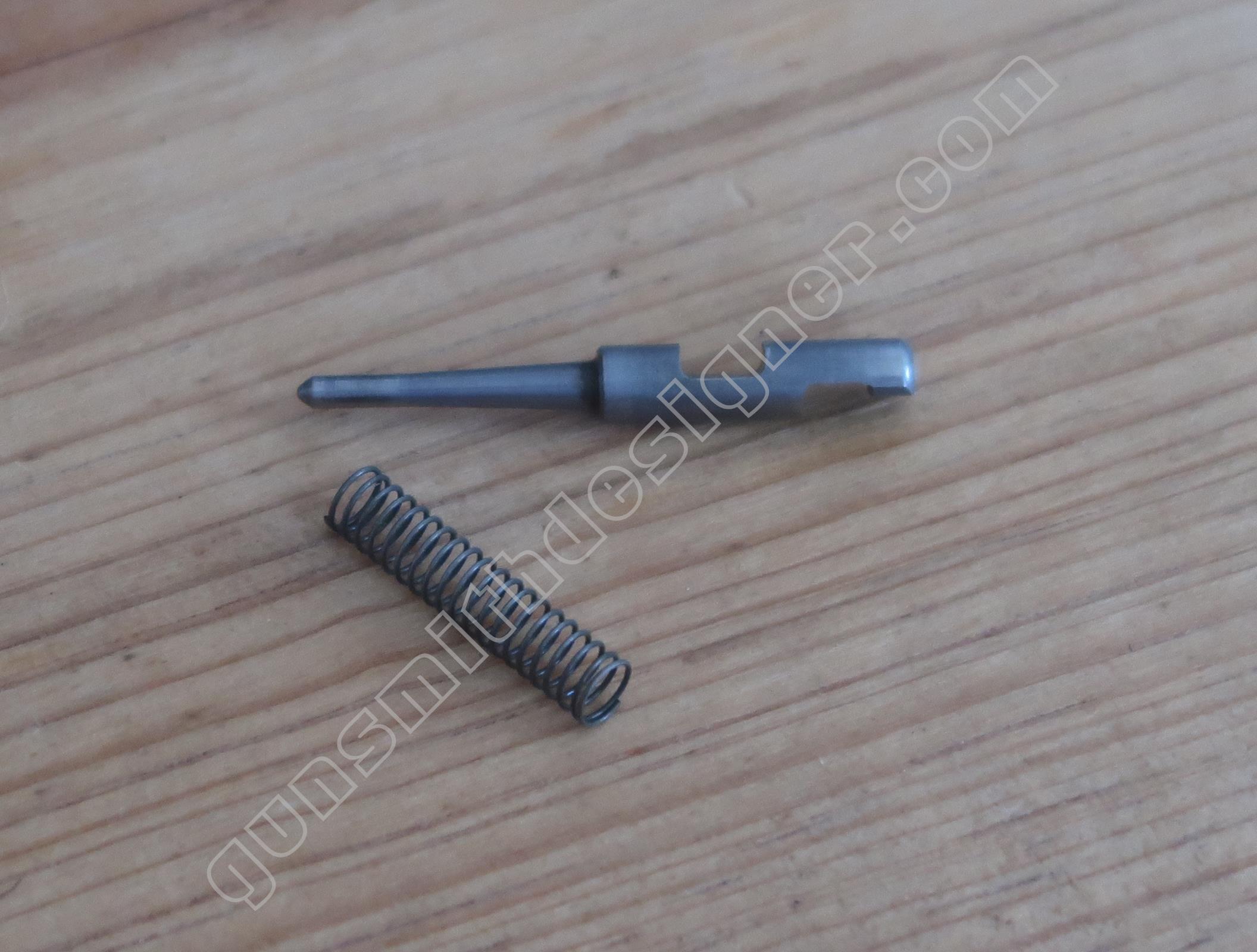

Le percuteur est en acier. Le corps de percuteur est entaillé de deux encoches. La première est le logement de la goupille d’arrêt, la seconde est le logement de la sécurité de percuteur. La pointe du percuteur a un diamètre de : 2 mm. Le corps a un diamètre de : 4,65 mm. La longueur de la pièce : 36,4 mm.

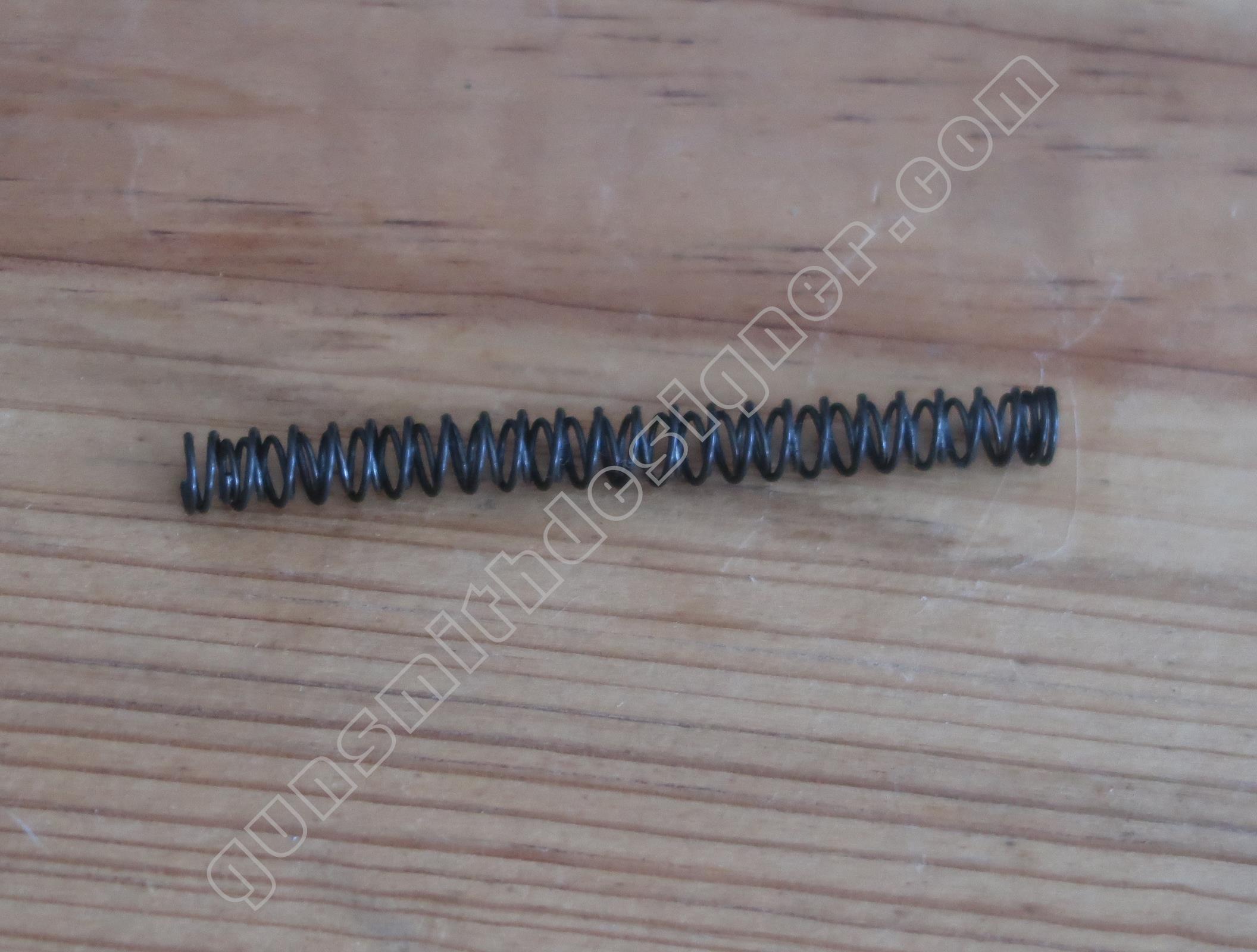

La longueur déployée du ressort de percuteur est : 20,5 mm. Le diamètre externe est : 5,4 mm. Le diamètre du fil est : 0,4 mm. La goupille de percuteur est accessible sous l’extracteur. Pour y accéder, il faut démonter l’extracteur. Le trou de cette pièce n’est pas débouchant, il faut alors faire attention à ce que l’axe ne soit pas bloqué dans son logement pour différentes raisons car sinon il sera très compliqué de l’extraire. Dimensions : 2 mm x 9,5 mm.

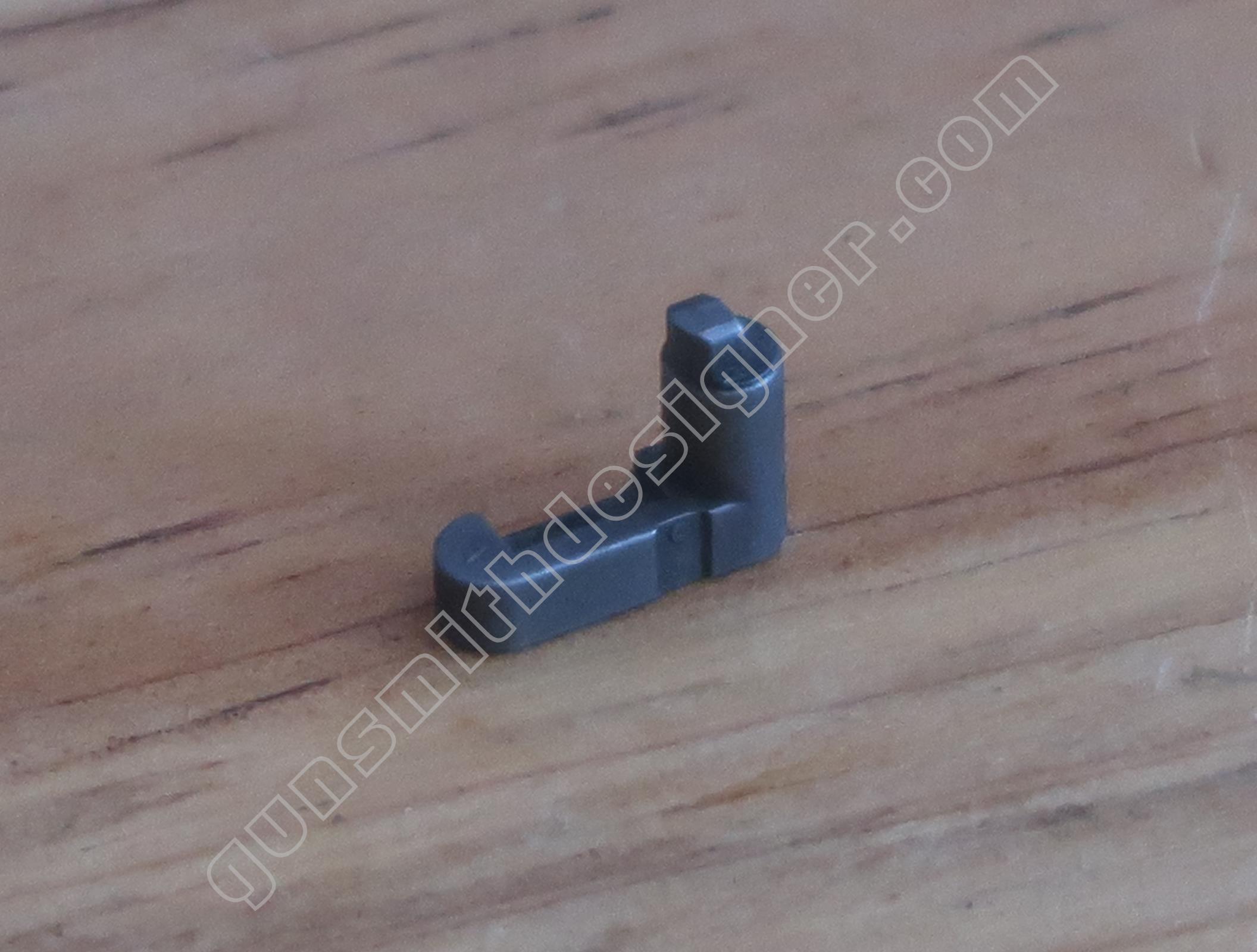

L’extracteur est en acier, c’est une pièce de micro-fusion. Il entre dans une gorge de 4 mm de largeur. La griffe de l’extracteur prend le culot de l’étui sur : 5,5 mm de hauteur. On peut remarquer qu’il est renforcé avant et après le logement de l’axe par une nervure.

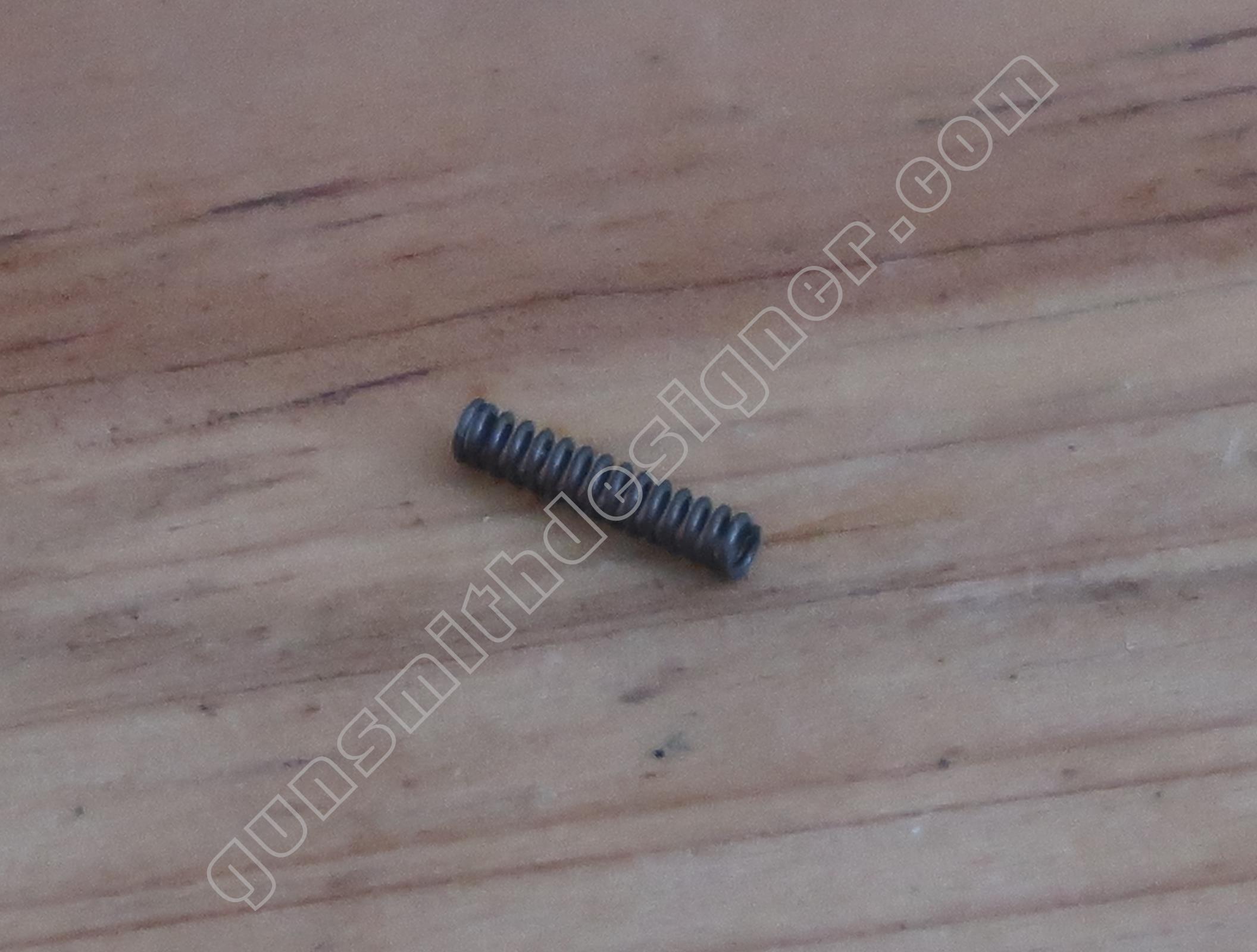

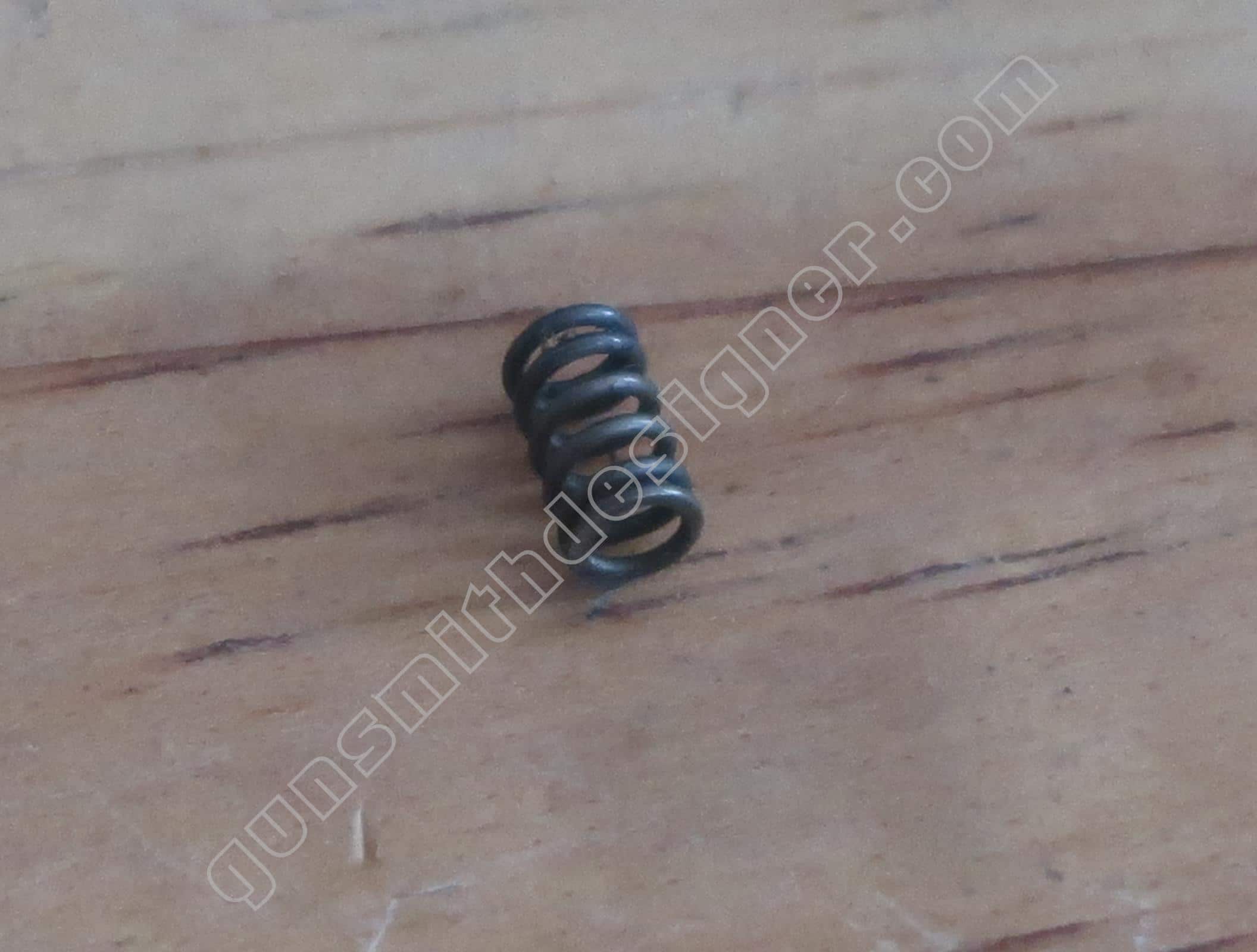

Le ressort d’extracteur mesure : longueur : 7 mm, diamètre extérieur : 4 mm, diamètre de fil : 0,6 mm. L’axe d’extracteur mesure : 2 mm x 9,6 mm. Ce n’est pas un axe plein mais il s’agit d’une fine tôle d’acier enroulée.

La tige guide est en acier. Le diamètre du corps : 3,65 mm, longueur totale : 54 mm. Le ressort récupérateur est l’association de deux ressorts. Le diamètre extérieur du ressort principale est : 6,5 mm, la longueur déployée : 70 mm, le diamètre du fil : 0,6 mm. Il est difficile de relever les dimensions du ressort interne.

Le canon

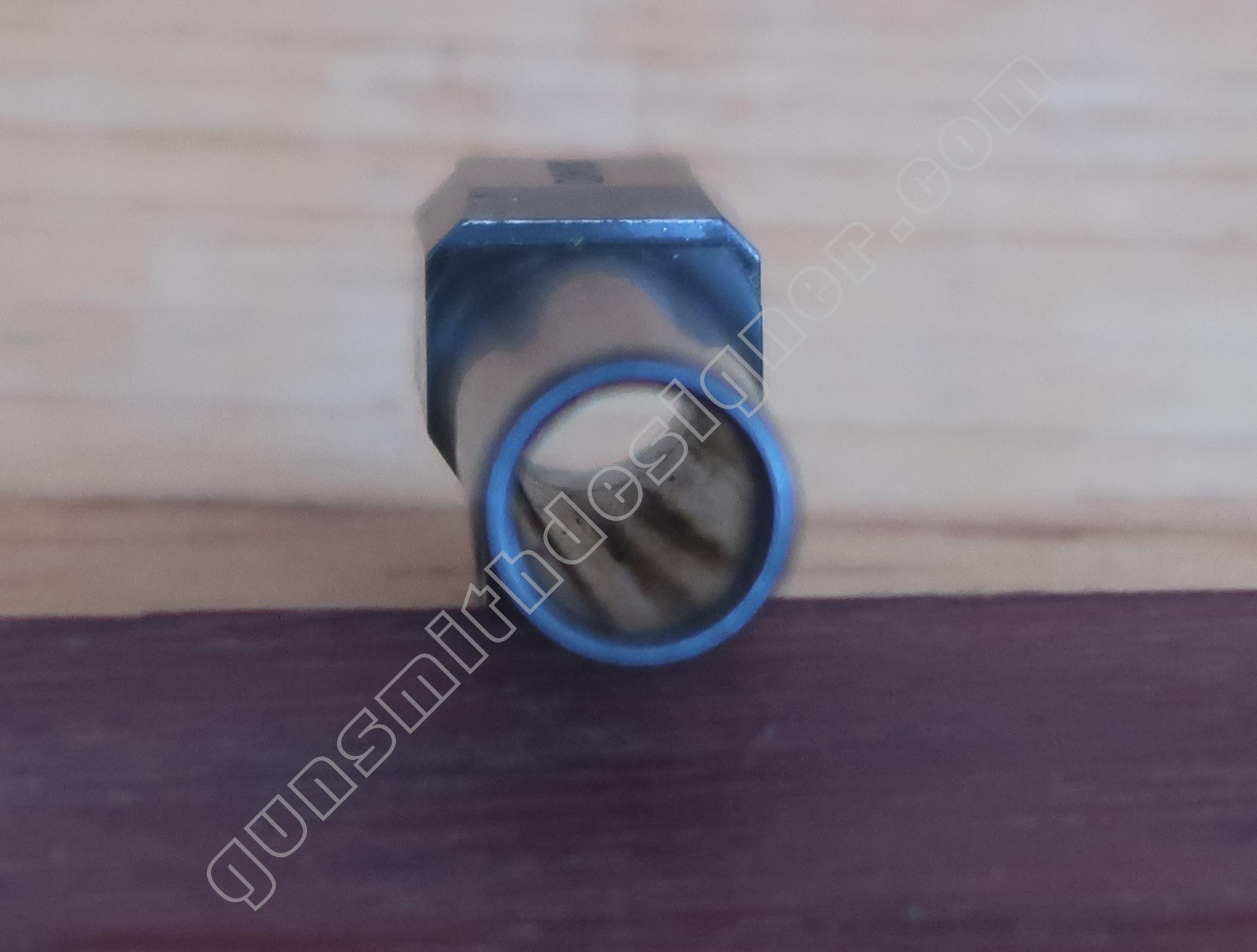

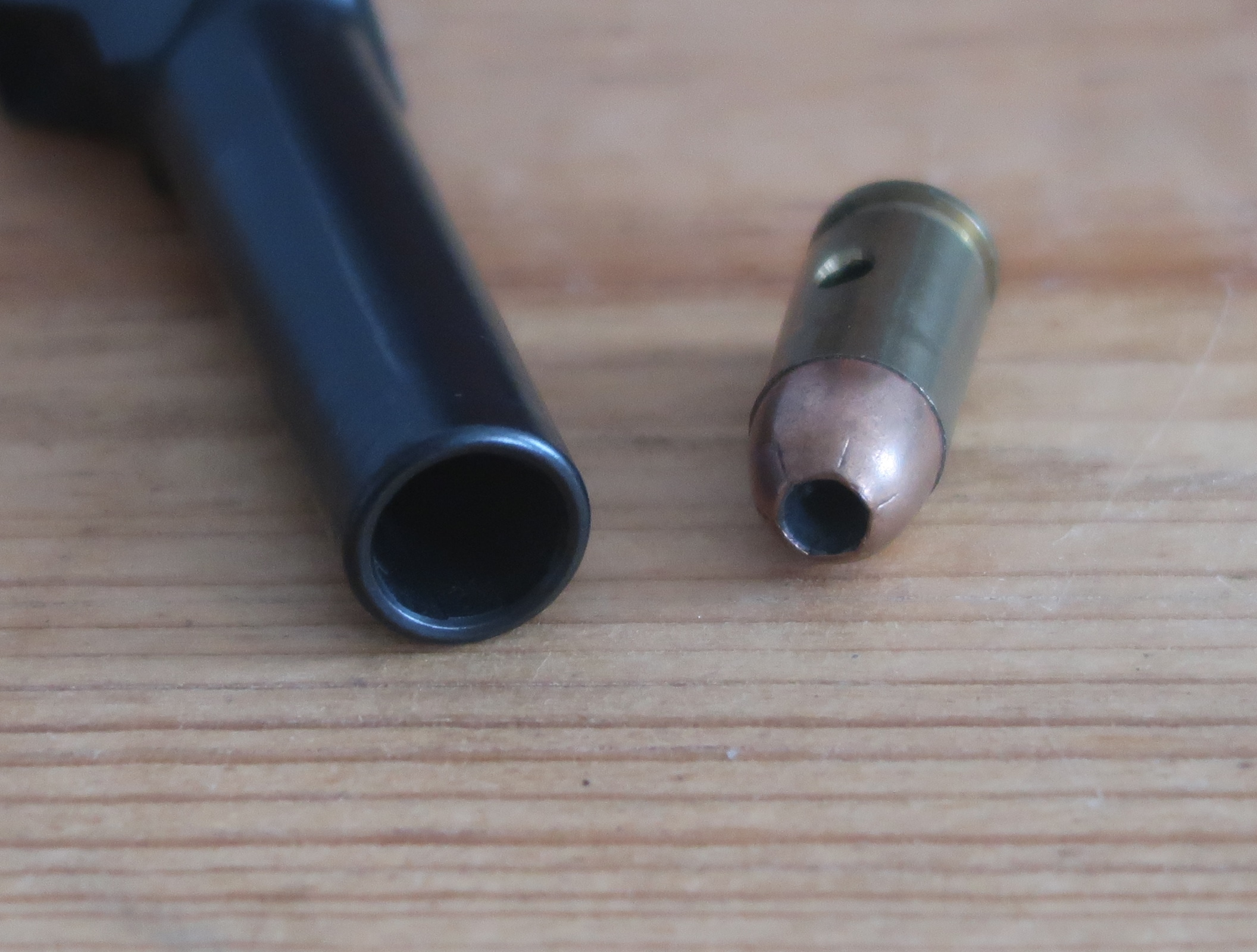

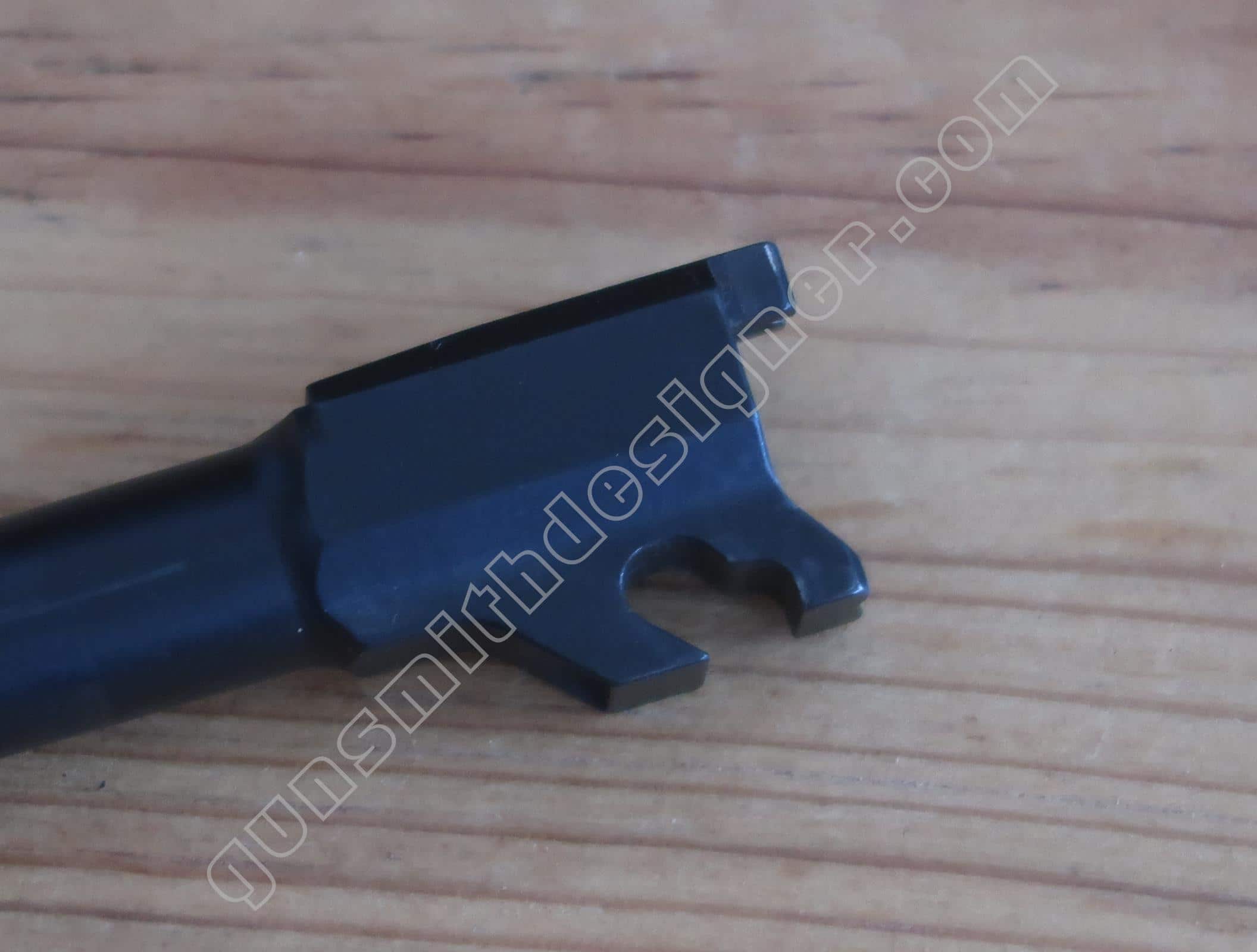

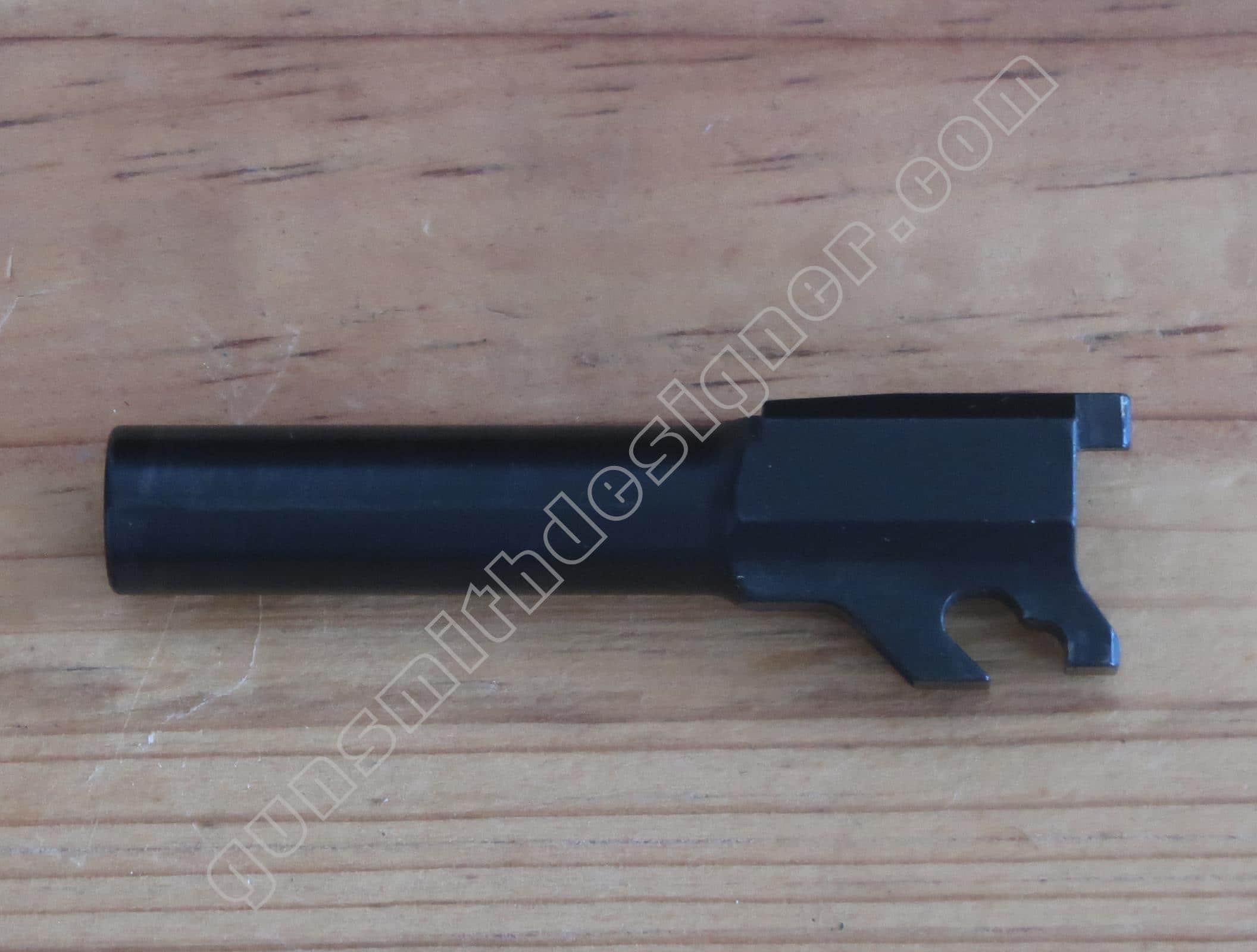

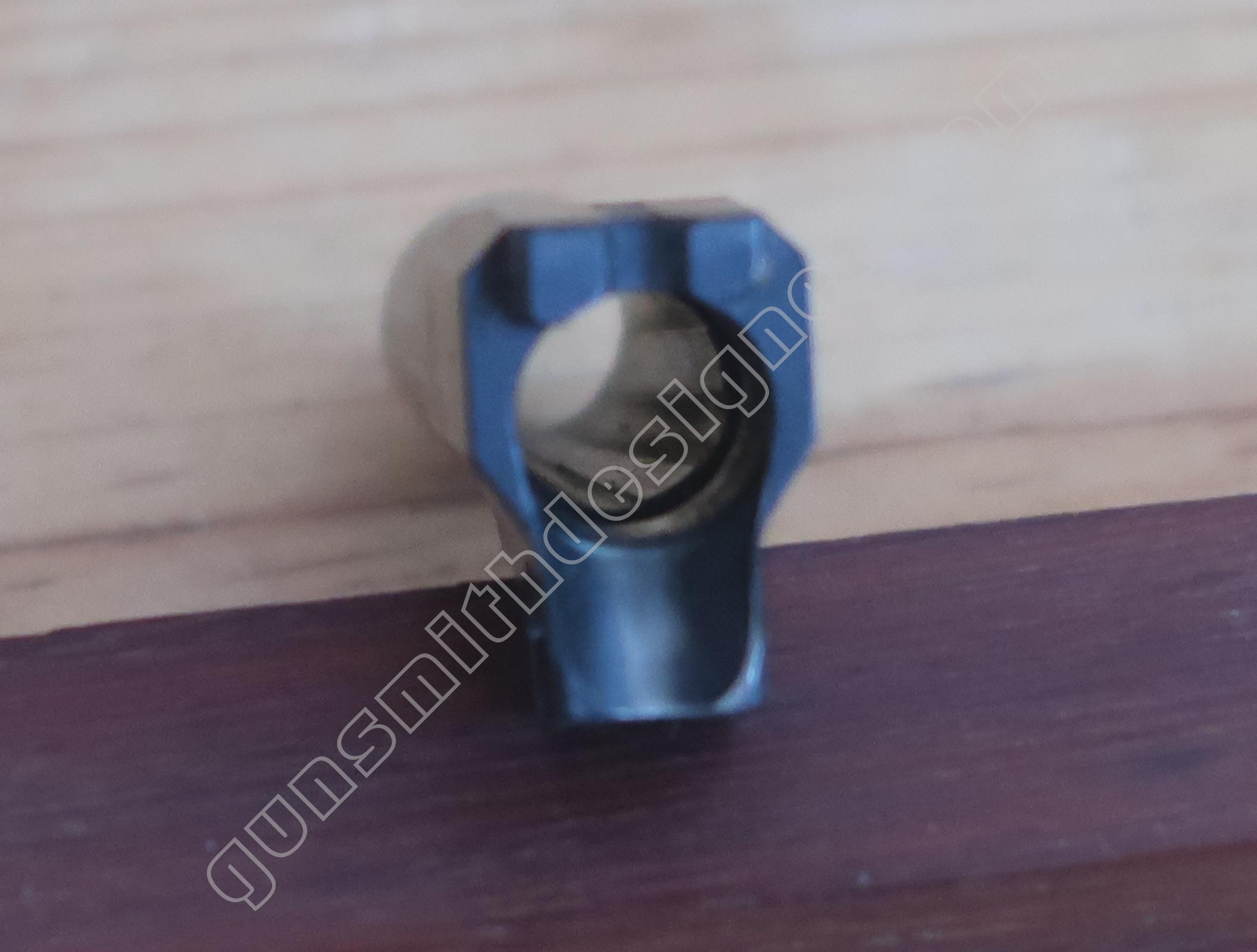

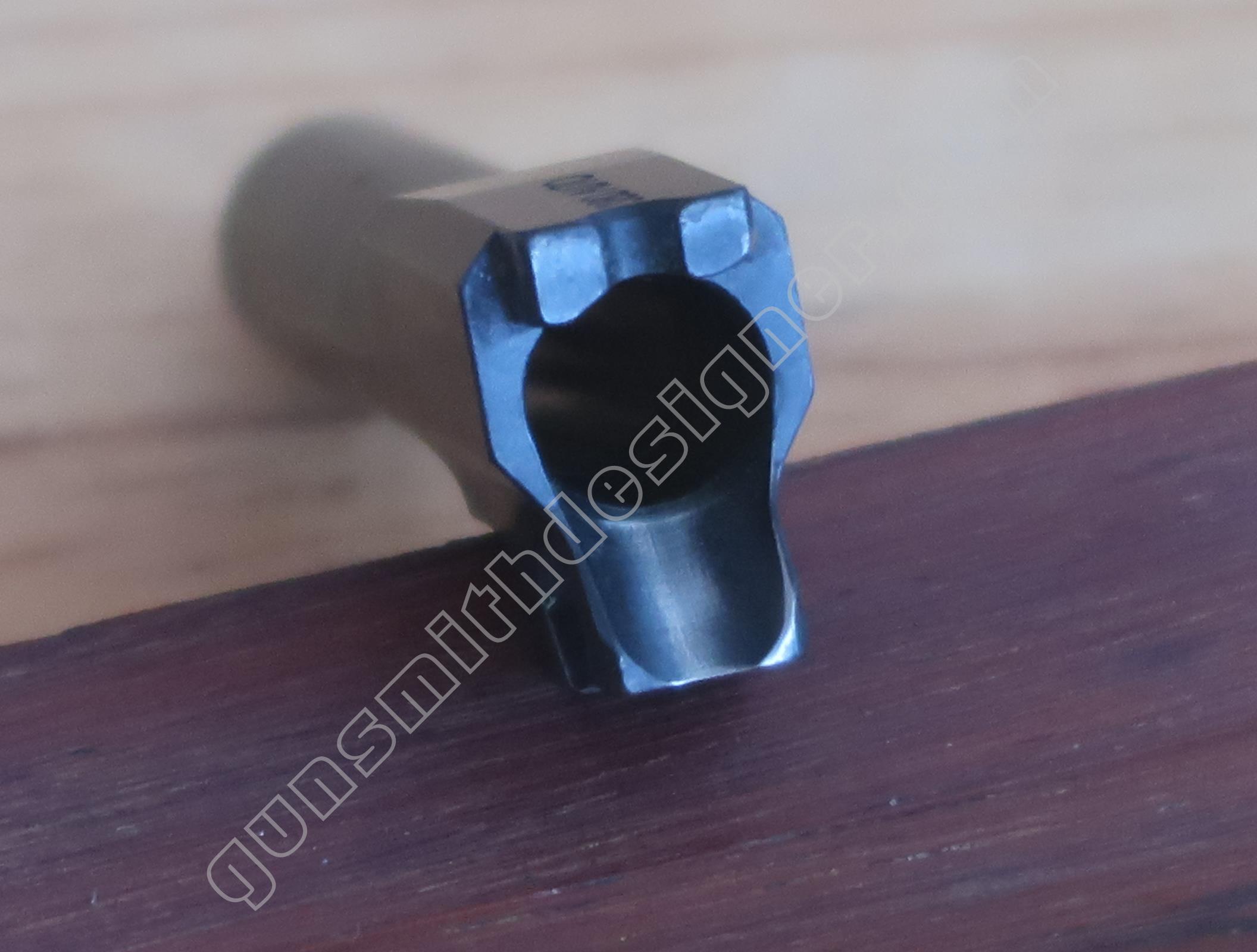

Le canon est monobloc. La longueur totale du canon est : 70,5 mm. Le bloc capable de la pièce est : 70,5 mm x 19,85 mm x 13,35 mm. Il pèse 36 grammes.

Le diamètre de la partie cylindrique est : 11,8 mm. Les parois : 1,45 mm. Les parois paraissent très fines comparées au diamètre d’âme du canon.

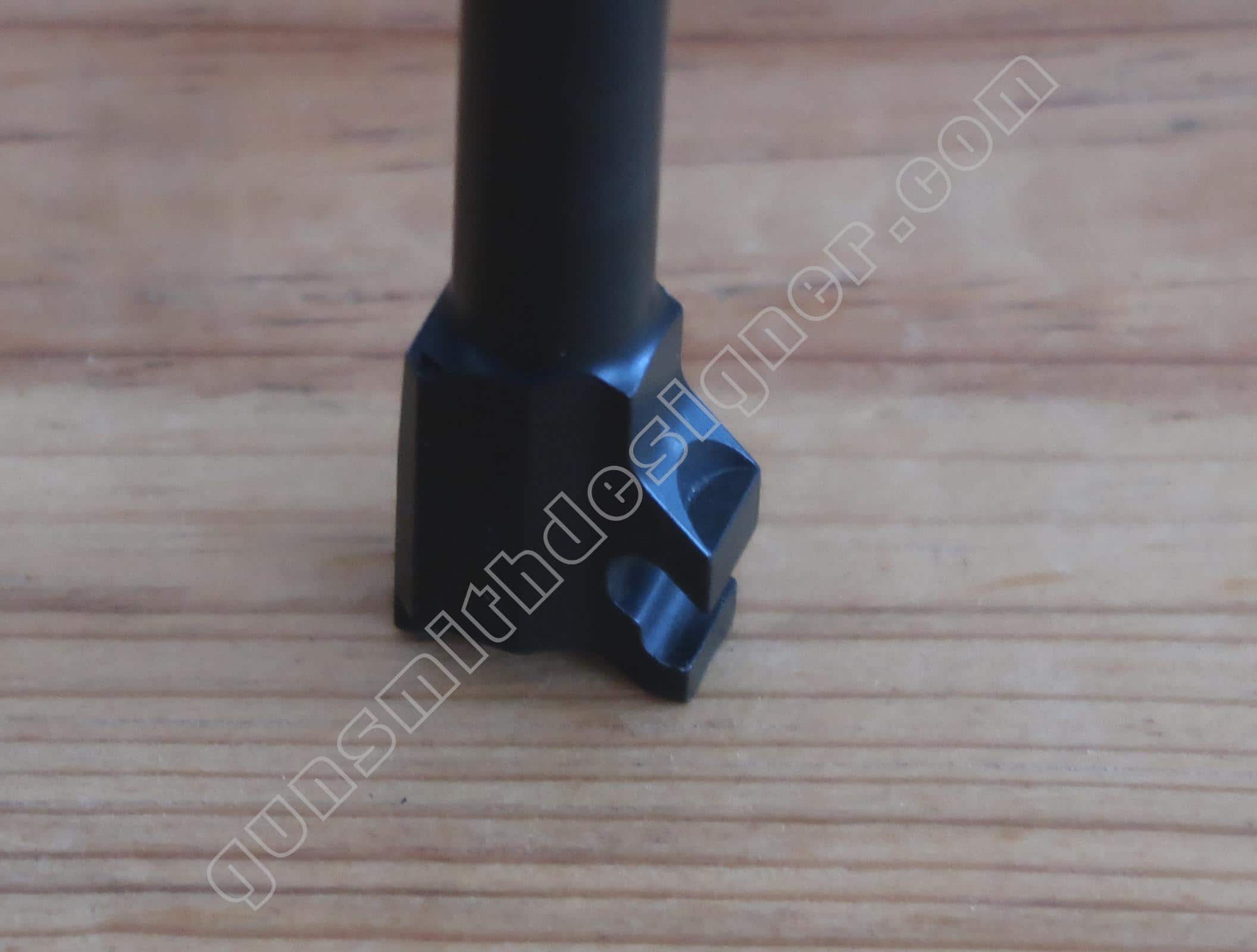

Le canon se verrouille dans la culasse par un pan incliné qui est situé sous le canon. La hauteur de la surface de verrouillage est environ : 1 mm. La cartouche dépasse de 3,7 mm de l’arrière du canon. On remarquera que le flanc de l’étui est très exposé aux fissures ou déformations car la rampe d’alimentation va loin vers l’intérieur.

Les rayures sont particulièrement fines. On a du mal à les distinguer.

Le chargeur

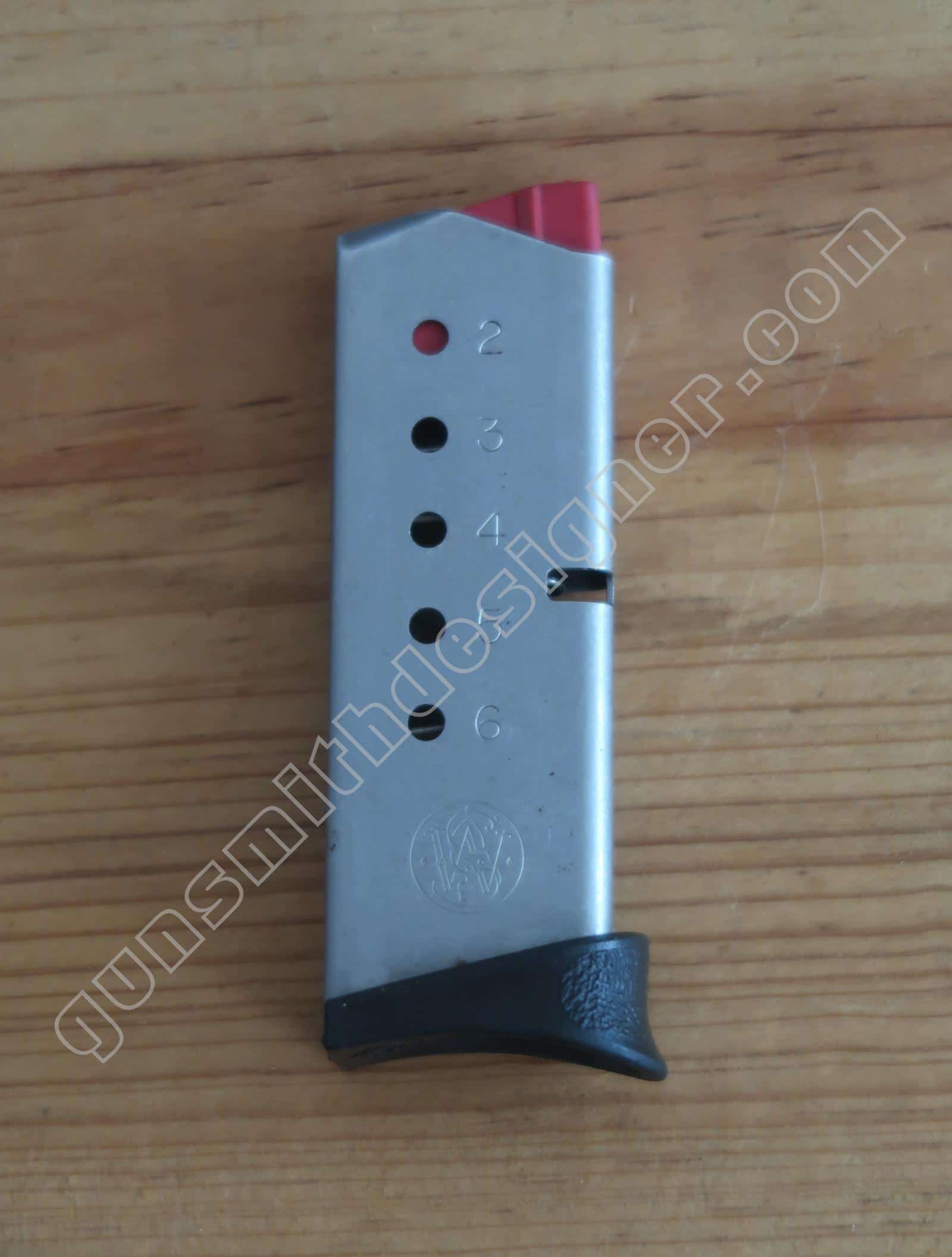

Le chargeur est un ensemble de 5 pièces.

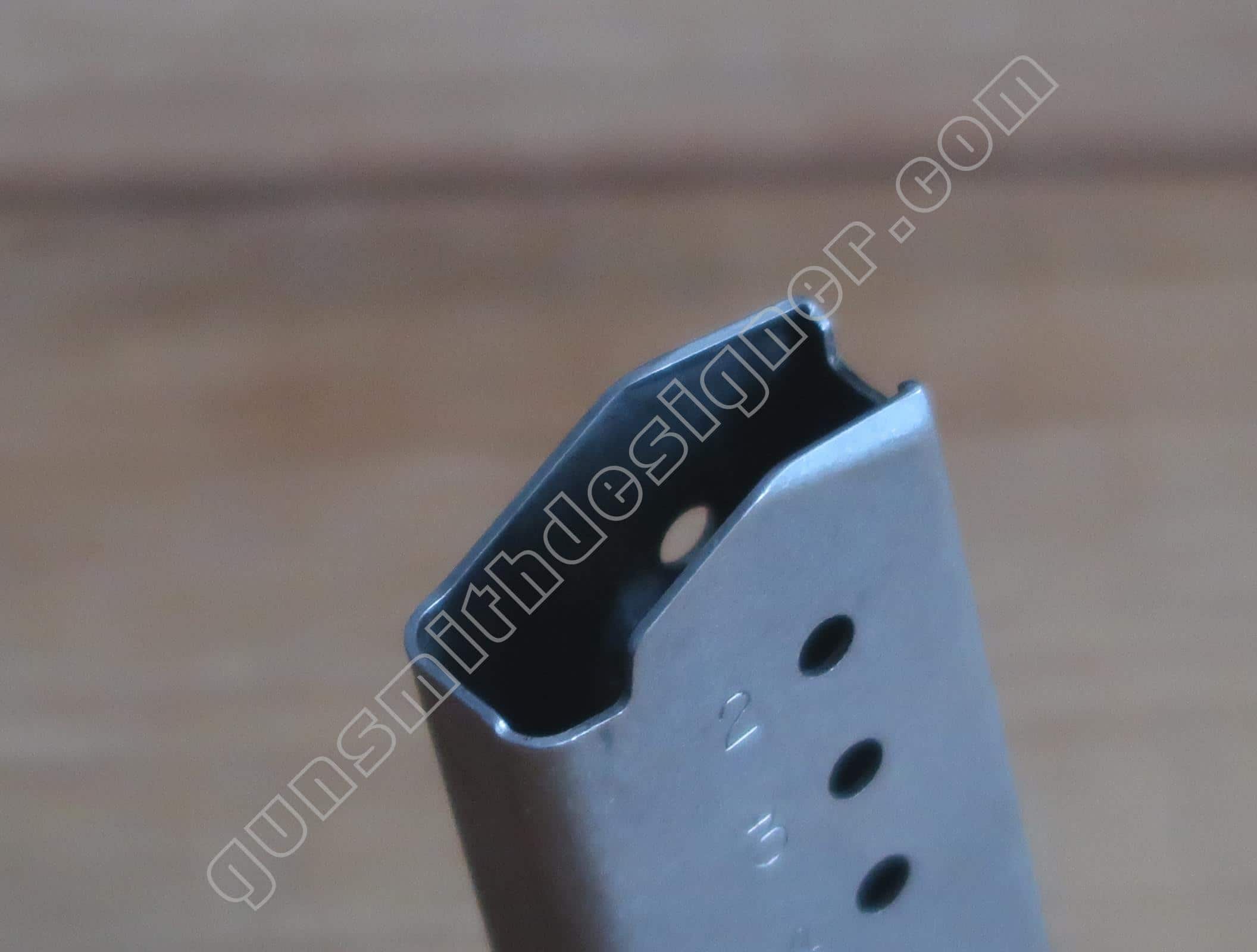

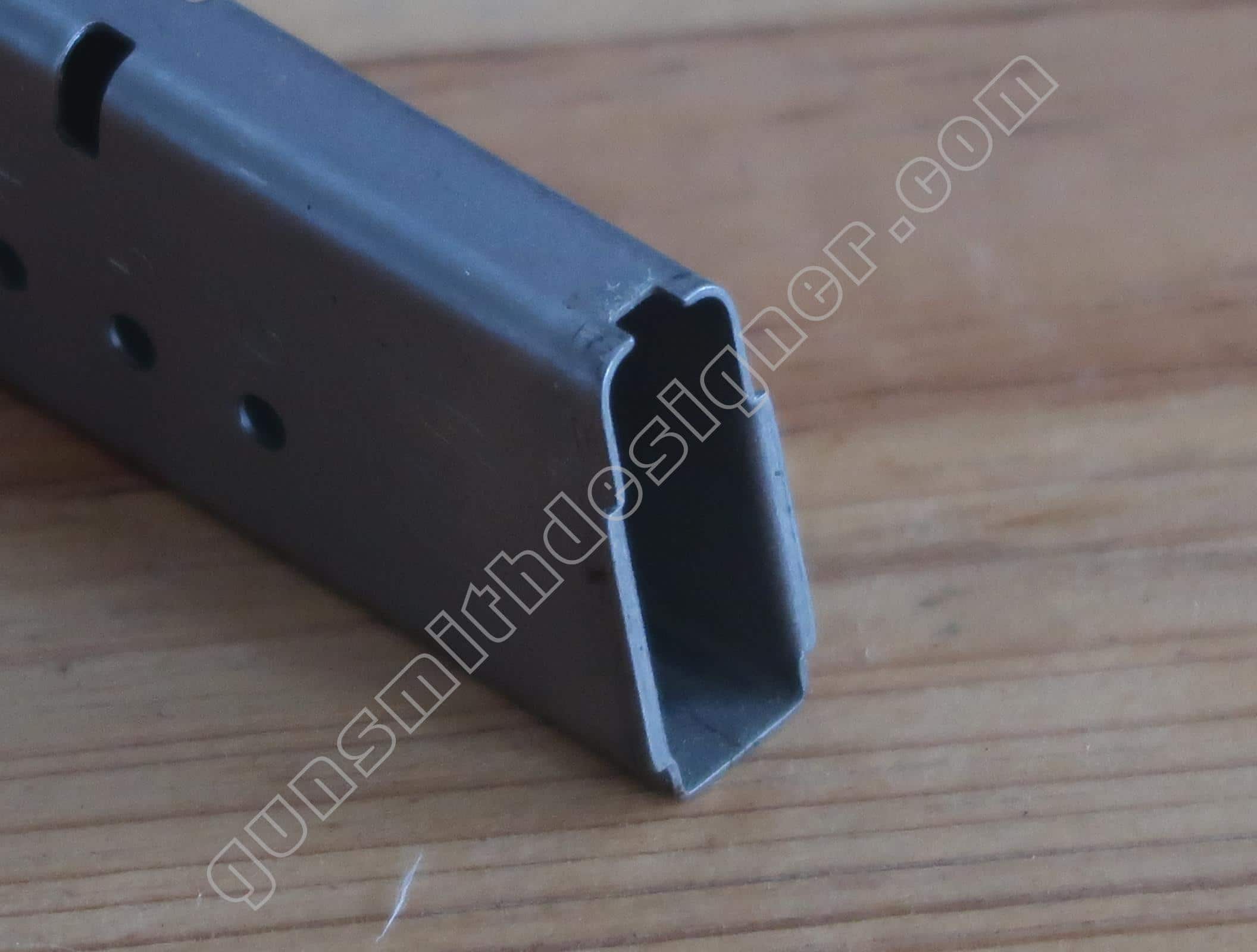

Le corps est une tôle d’acier matricée de 0,7 mm d’épaisseur. La contenance du chargeur est de 7 cartouches. La soudure est à l’arrière du chargeur. La section du corps de chargeur est : 11 mm x 27,4 mm.

A droite et à gauche, on trouve une encoche pour l’arrêtoir de chargeur alors que l’arrêtoir n’est pas ambidextre. Est ce que ce chargeur est commun à d’autres armes de la marque ? Une autre encoche est placée sur la face avant en bas. Elle est utilisée par le verrou de fond de chargeur. L’élévateur de chargeur est en plastique. Le ressort entre en parti dans cette pièce. C’est cette pièce qui actionne l’arrêtoir de culasse.

La section du ressort de chargeur est : 6 mm x 20 mm. La longueur dépliée est : 94,5 mm. Le diamètre de fil : 0,8 mm.

Le verrou de fond de chargeur est en plastique. Comme son nom l’indique, il réduit tout déplacement du fond de chargeur. Une petite excroissance à l”avant pénètre dans un logement du corps de chargeur. C’est rare de voir cela alors soulignons le.

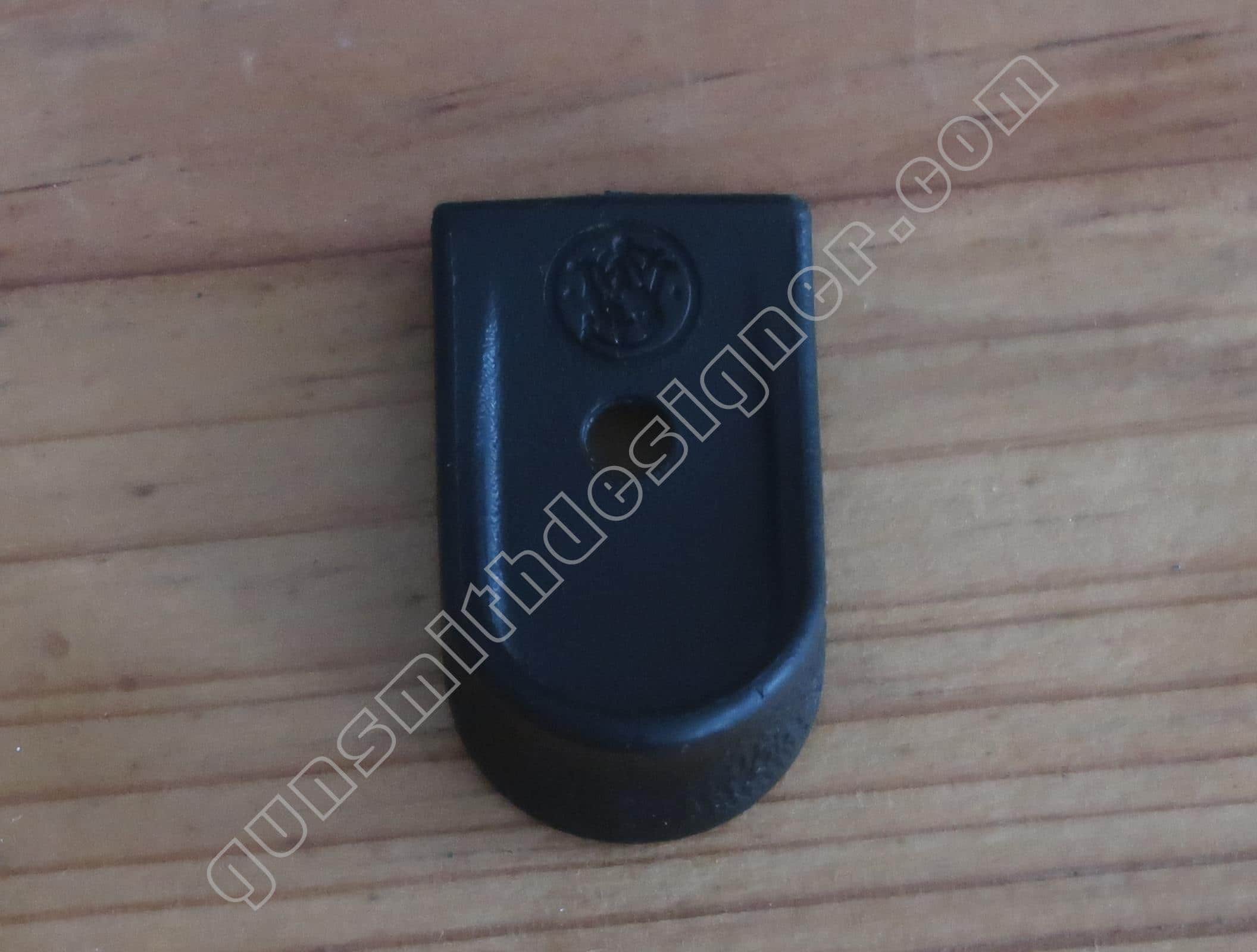

Le fond de chargeur est en plastique. Il est très classique, je n’ai rien de particulier à dire sur lui si ce n’est qu’il étend la poignée vers le bas et donc qu’il apporte du confort à l’utilisateur.

Les éléments de visés

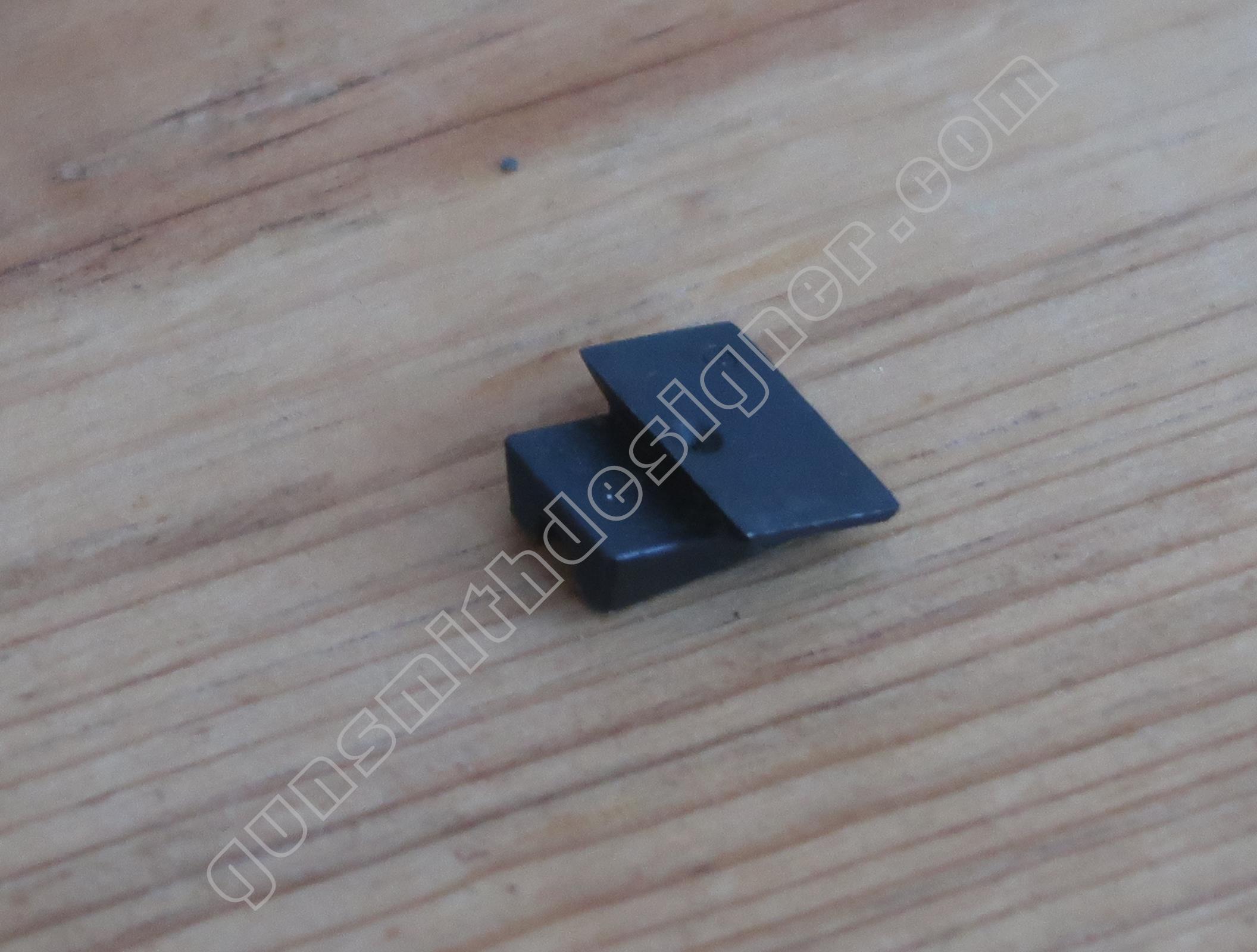

La hausse est en acier. La hausse est montée par queue d’aronde sur l’arrière de la culasse. Bien que de petite taille, elle est massive. Elle dépasse de 4,5 mm au dessus de la culasse. Le cran de hausse mesure 3,3 mm de large.

Le guidon est en acier. Il est monté par queue d’aronde à l’avant de la culasse. Il dépasse de 3 mm du dessus de la culasse. La largeur du guidon est : 3,4 mm. Pour éviter les reflets, il est strié.

Conclusion

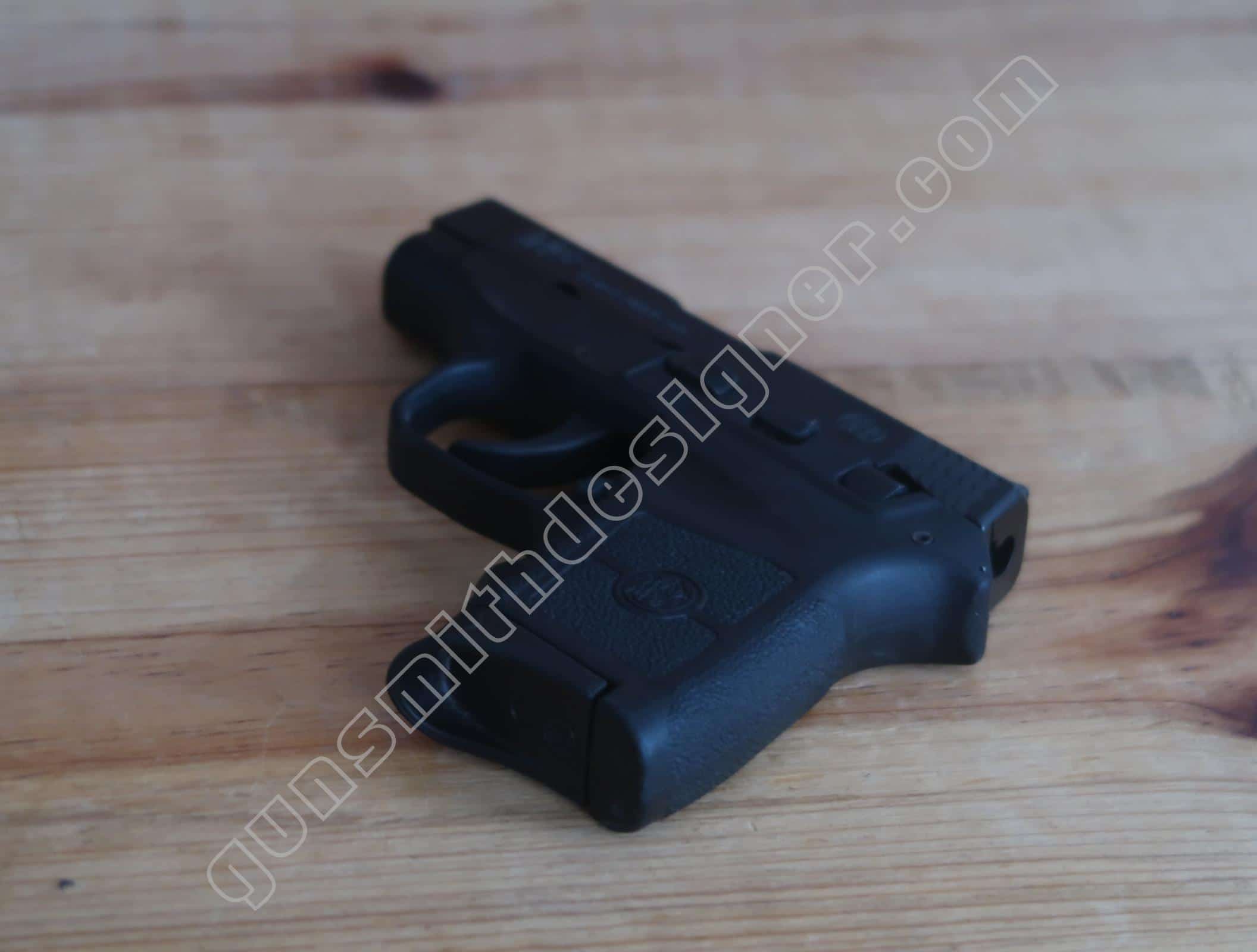

Le pistolet Bodyguard est très compact, très plat. J’aime beaucoup son volume. Selon moi, il surclasse, sur ce point, le revolver de la même marque et du même nom. En même temps, je n’ai jamais été un grand fan de révolver.

La conception de l’arme apporte quelques changements, avancées. L’évolution des procédés de fabrication ont fait évoluer les formes et les liaisons possibles entre les pièces, par exemple : la liaison entre la queue de détente et l’axe de queue de détente.

Cette arme utilise peu de pièces. Une grande partie de ces dernières sont obtenues par moulage et micro-fusion. Après fabrication des moules (pour les pièces en plastique), le coût de revient de ce pistolet ne doit pas être très élevé.

Il semble y avoir sur cette arme un certain nombre de pièces en inox. Cela évite au  constructeur d’employer une partie de sa ressource en traitement anti-corrosion et permet un montage directe après usinage et ébavurage. C’est un autre levier de la rentabilité.

Dans l’introduction, on pose les questions suivantes : Peut on comparer les versions revolver et pistolet du Bodyguard de ce même fabricant ? Peut on aisément les départager ? Si un des deux modèles est très supérieur au second, pourquoi le constructeur propose t’il les deux versions ?

Pour ma part, je pense que la comparaison dépend des critères retenus et des préférences de chacun. C’est toujours un peu la même histoire, le pistolet et le revolver s’opposent sur les mêmes points : tir et rechargement rapide pour le pistolet contre fiabilité du revolver. Néanmoins, la puissance d’arrêt est supérieure pour le 38 sp + P.

Le constructeur propose les deux versions probablement pour séduire les fidèles des deux paroisses.

Publié dans Armes de poing, Smith et Wesson, Tous les articles | Laisser un commentaire

Du pas des rayures et de la longueur des canons

Quel que soit le domaine, tout est bon pour approfondir ses connaissances. Pour le domaine qui nous réuni, il n’y a pas que sur les armes ou l’on peut rechercher des détails techniques. Les catalogues de constructeur sont aussi des bases de réflexions non négligeables.

Je vous partage par ce nouvel article quelques pensées qui me trottent en tête depuis plusieurs années. Elle débute par le constat que l’on ne trouve pas de document de référence sur la longueur des canons et le pas des rayures pour un calibre donné. Je pensais alors collecter, mettre en forme les données de divers constructeurs pour vous les proposer par calibre.

Un camarade armurier, que je salue ici, m’a donné récemment un catalogue qui a allégé mon travail. En effet, il s’agit d’un catalogue de la marque américaine Ruger de 2018. Ce dernier propose de nombreux calibres et pour chaque arme, il est indiqué la longueur du canon et le pas des rayures.

Les données

On détaillera ici les pas utilisés par le constructeur Ruger selon le document cité supra. Les données sont directement extraites du catalogue. Ces valeurs sont publiques et consultables par tout un chacun. Ce ne sont pas des données sensibles.

Le catalogue couvre les modèles suivants :

Les données sont classées par calibre (par ordre croissant) selon le format suivant :

Le pas : 1 tour sur X pouces/ La longueur du canon en pouce / Le type d’arme / Le modèle de l’arme /La matière du canon (si précisée).

Il est à noter que pour convertir une valeur de pouce en millimètre, il faut la multiplier par 25,4. Ainsi un pas de 1/10″ = 1/25,4 mm soit la rotation complète des rayures sur une longueur de 25,4 mm.

Sur le catalogue, les données sont présentées de la façon suivante :

Calibre 17 HMR :

  • 1/7″ / 6,50″ / Revolver / New single-six – 0661 / Acier Allié ;
  • —–
  • 1/9″ / 18″ / Carabine / Ruger american rimfire – 8312 – 8313 – 8353 – 8350 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Ruger american rimfire – 8311 / Acier allié ;

Calibre 17 Hornet :

  • 1/9″ / 24″ / Carabine / 77 series – 7212 / Acier inox ;

Calibre 17 WSM :

  • 1/9″ / 24″ / Carabine / 77 series – 7216 / Acier inox ;

Calibre 204 Ruger :

  • 1/12″ / 22″ / Carabine / Ruger american rifle – 26971 – 26952 / Acier allié ;
  • 1/12″ / 24″ / Carabine / Hawkeye – 37116 / Acier allié ;
  • 1/12″ / 24″ / Carabine / Hawkeye – 17123 / Acier inox ;
  • 1/12″ / 26″ / Carabine / Hawkeye – 17964 / Acier inox ;

Calibre 22 Lr :

  • 1/14″ / 4,62″ / Revolver / New single-six convertible – 0623 / Acier allié ;
  • 1/14″ / 5,50″ / Revolver / Single-ten – 8100 / Acier inox ;
  • 1/14″ / 5,50″ / Revolver / New single-six convertible – 0621 – 0629 / Acier allié ;
  • 1/14″ / 6,50″ / Revolver / New single-six convertible – 0622 / Acier Allié ;
  • 1/14″ / 7,50″ / Revolver / Single-ten convertible  – 0662 / Acier inox ;
  • —–
  • 1/16″ / 1,87″ / Revolver / LCR – 5410 /Non spécifié ;
  • 1/16″ / 3″ / Revolver / LCRx -5435 / Non spécifié ;
  • 1/16″ / 3,50″ / Pistolet / SR22 – 3600 – 3604 – 3607 – 3633 – 3637 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / SP101 – 5765 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / Bearcat – 0912 / Acier allié ;
  • 1/16″ / 4,20″ / Revolver / Bearcat – 0913 / Acier inox ;
  • 1/16″ / 4,40″ / Pistolet / Mark IV tactical – 40150 / Acier allié ;
  • 1/16″ / 4,40″ / Pistolet / Mark IV 22/45 lite – 43906 – 43918 – 43917 / Non spécifié ;
  • 1/16″ / 4,40″ / Pistolet / Mark IV 22/45 tactical – 40149 / Non spécifié ;
  • 1/16″ / 4,50 ” / Pistolet / SR22 – 3620 / Acier inox ;
  • 1/16″ / 4,75″ / Pistolet / Mark IV standard  – 40104 / Acier allié ;
  • 1/16″ / 5,50″ / Pistolet / Mark IV Target – 40101 – 40159 – 40103 – 40126 / Acier allié ou inox ;
  • 1/16″ / 5,50″ / Pistolet / Mark IV 22/45 – 40107/ Non spécifié ;
  • 1/16″ / 5,50″ / Revolver / GP100 – 1757 / Acier inox ;
  • 1/16″ / 6″ / Pistolet / Mark IV standard – 40105 / Acier allié ;
  • 1/16″ / 6,88″ / Pistolet / Mark hunter – 40118 – 40160 / Acier inox ;
  • 1/16″ / 6,88″ / Pistolet / Mark IV competition – 40112 / Acier inox ;
  • 1/16″ / 10″ / Pistolet / 22 charger – 4923 – 4924 / Acier allié ;
  • 1/16″ / 16,12″ / Carabine / 10/22 tactical – takedown – takedown lite – 1261 – 21133 – 21152 / Acier allié ;
  • 1/16″ / 16,13″ / Carabine / 10/22 Target lite – 21186 / Acier allié ;
  • 1/16″ / 16,40″ / Carabine / 10/22 Takedown – 11112 / Acier allié ;
  • 1/16″ / 18″ / Carabine / Ruger precision rimfire – 8400 – 8401 – 8303 – 8306 – 8360 – 8351 – 8348 / Acier allié 1137 ;
  • 1/16″ / 18,50″ / Carabine / 10/22 – 1256 / Acier inox ;
  • 1/16″ / 18,50″ / Carabine / 10/22 Takedown – 11100 / Acier inox ;
  • 1/16″ / 18,50″ / Carabine / 10/22 – 1103 -1151 – 21194 – 1102 / Acier allié ;
  • 1/16″ / 22″ /Carabine / Ruger american rifle – 8301 – 8329 / Acier allié ;

Calibre 22 WMR :

  • 1/9″ / 1,87″ / Revolver / LCR – 5414 / Non spécifié ;
  • 1/9″ / 3″ / Revolver / LCRx – 5437 / Non spécifié ;
  • —–
  • 1/14″ / 4,62″ / Revolver / New single-six convertible – 0623 / Acier allié ;
  • 1/14″ / 5,50″ / Revolver / New single-six convertible – 0621 – 0629 / Acier allié ;
  • 1/14″ / 6,50″ / Revolver / New single-six convertible – 0622 / Acier Allié ;
  • 1/14″ / 7,50″ / Revolver / Single-ten convertible – 0662 / Acier inox ;
  • 1/14″ / 9,50″ / Revolver / New single-six convertible -0624 / Acier allié ;
  • 1/14″ / 18″ / Carabine / Ruger american rifle – 8322 – 8323 – 8352 – 8349 / Acier allié ;
  • 1/14″ / 22″ / Carabine / Ruger american rimfire – 8321 / Acier allié ;
  • —–
  • 1/19″ / 1,87″ / Revolver / LCRx – 5439 : Non spécifié ;

Calibre 22 Hornet :

  • 1/14″ / 20″ / Carabine / 77 series – 7201 / Acier allié ;
  • 1/14″ / 24″ / Carabine / 77 series – 7204 / Aier inox ;

Calibre 223 Rem / 5,56 NATO :

  • 1/8″ / 16,10″ / Carabine / AR 556 – 8500 – 8515 – 8502 – 8511 – 8510 – 8513 / Acier allié ;
  • 1/8″ / 16,10″ / Carabine / Scout – 6824 / Acier allié ;
  • 1/8″ / 16,10″ / Carabine / Scout – 6825 / Acier inox ;
  • 1/8″ / 16,12″ / Carabine / SR556 – 5924 / Acier Allié ;
  • 1/8″ / 16,12″ / Carabine / Ruger american rifle – 26965 – 6965 –  / Acier Allié ;
  • 1/8″ / 18″ / Carabine / AR 556 – 8514 / Acier allié ;
  • 1/8″ / 22″ / Carabine / Ruger american rifle – 6921 – 16937 – 26944 – 26951 – / Acier allié ;
  • —–
  • 1/9″ / 16,12″ / Carabine / Mini14 – 5847 – 5848 – 5846 / Acier allié ;
  • 1/9″ / 16,12″ / Carabine / Mini14 – 5819 / Acier inox ;
  • 1/9″ / 18,50″ / Carabine / Mini 14 – 5802 – 5805 – 5817 / Acier inox ;
  • 1/9″ / 18,50″ / Carabine / Mini 14 – 5816 – 5801 – 5855 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Hawkeye – 37117 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Hawkeye – 17122 / Acier inox ;
  • 1/9″ / 26″ / Carabine / Hawkeye – 17975 / Acier inox ;

Calibre 22-250 Rem :

  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6945 / Acier allié ;
  • —–
  • 1/14″ / 24″ / Carabine / Hawkeye – 17121 / Acier inox ;
  • 1/14″ / 26″ / Carabine / Hawkeye – 17976 / Acier inox ;

Calibre 6 mm Creedmore :

  • 1/7,7″ / 22″ / Carabine / Ruger american rifle – 26948 / Acier allié ;
  • 1/7,7″ / 24″ / Carabine / Ruger precision rifle – 18032 / Acier chrome moly ;

Calibre 243 Win :

  • 1/9″ / 16,50″ / Carabine / Hawkeye – 17108 / Acier inox ;
  • 1/9″ / 18″ / Carabine / Ruger american rifle compact – 6908 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Ruger american rifle – 6904 – 6918 – 16931 – 26972 – 26924 / Acier allié ;
  • 1/9″ / 22″ / Carabine / Hawkeye – 37119 / Acier allié ;

Calibre 6,5 Creedmoore :

  • 1/8″ / 22″ / Carabine / Ruger american rifle – 26973 – 6973 – 16977 – 26953 – 16953 – 26925 / Acier allié ;
  • 1/8″ / 24″ / Carabine / Ruger precision rifle – 18029 / Acier chrome moly ;
  • 1/8″ / 24″ / Carabine / Hawkeye – 47108 – 47170 – 47174 – 47139 / Acier inox ;
  • 1/8″ / 28″ / Carabine / Hawkeye – 17980 / Acier inox ;

Calibre 6,5 Grendel :

  • 1/8″ / 18″ / Carabine / Ruger american rifle – 26922 / Acier allié ;

Calibre 270 Win :

  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6902 – 6916 – 16932/ Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 37121 / Acier allié ;

Calibre 7 Rem Mag :

  • 1/9,5″ / 24″ / Carabine / Hawkeye – 37122 / Acier allié ;

Calibre 7mm-08 Rem :

  • 1/8,5″ / 22″ / Carabine / Ruger american rifle – 26923 / Acier allié ;
  • —–
  • 1/9,5″ / 16,50″ / Carabine / Hawkeye – 17111 / Acier inox ;
  • 1/9,5″ / 18″ / Carabine / Ruger american rifle compact – 6909 / Acier allié ;
  • 1/9,5″ / 22″ / Carabine / Ruger american rifle – 6906 -6920 / Acier allié ;
  • 1/9,5″ / 22″ / Carabine / Hawkeye – 37123 / Acier allié ;

Calibre 30 Carb :

  • 1/20″ / 7,50″ /Revolver / Blackhawk – 0505 / Acier allié ;

Calibre 300 BLK :

  • 1/7″ / 16,12″ / Carabine / Mini14 – 5864 / Acier allié ;
  • 1/7″ / 16,12″ / Carabine / Ruger american rifle – 26968 – 6968 / Acier allié ;

Calibre 7,62 X 39 :

  • 1/9,5″ / 16,12″ / Carabine / Ruger american rifle – 16976 / Acier allié ;
  • —–
  • 1/10″ / 16,12″ / Carabine / Mini thirty – 5854 / Acier allié ;
  • 1/10″ / 16,12″ / Carabine / Mini thirty – 5868 / Acier inox ;
  • 1/10″ / 18,50″ / Carabine / Mini thirty – 5853 – 5806 – 5804 / Acier inox ;

Calibre 300 Winch Mag :

  • 1/9″ / 24″ / Carabine / Hawkeye – 47183 / Acier allié ;
  • —–
  • 1/10″ / 20″ / Carabine / Ruger guide gun – 47116 / Acier inox ;
  • 1/10″ / 23″ / Carabine / Hawkeye – 47119 / Acier allié ;
  • 1/10″ / 24″ / Carabine / Ruger american rifle – 26929 – 16912/ Acier allié ;
  • 1/10″ / 24″ / Carabine / Hawkeye – 37126 / Acier allié ;
  • 1/10″ / 24″ / Carabine / Hawkeye – 47146 – 47175 / Acier inox ;

Calibre1 308 Win :

  • 1/10″ / 16,10″ /Carabine / Scout – 6803 – 6829 – 6830
  • 1/10″ / 16,12″ / Carabine / SR172 – 5601 / Acier chrome-lined ;
  • 1/10″ / 16,50″ / Carabine / Hawkeye – 17110 / Acier inox ;
  • 1/10″ / 18″ / Carabine / Ruger american rifle compact – 6907 – 26974 – 6974 – 26954 / acier allié ;
  • 1/10″ / 18,10″ / Carabine / Scout – 6821 – 6822 /
  • 1/10″ / 20″ / Carabine / Ruger precision rifle – 18028 / Acier chrome moly ;
  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6903 – 6917 – 16934 – 26926 / Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 37124 / Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 47123 – 47168 – 47140 / Acier inox ;
  • 1/10″ / 26″ / Carabine / Hawkeye – 17979 / Acier allié ;

Calibre 30-06 Sprg :

  • 1/10″ / 20″ / Carabine / Ruger guide gun – 47118 / Acier inox ;
  • 1/10″ / 22″ / Carabine / Ruger american rifle – 6901 – 6915 – 16933 – 26927 / Acier allié ;
  • 1/10″ / 22″ / Carabine / Hawkeye – 37125 / Acier allié ;

Calibre 327 Fed Mag :

  • 1/16″ / 1,87″ / Revolver / LCR – 5452 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx – 5462 / Non spécifié ;
  • 1/16″ / 3″ / Revolver / SP101 – 5784 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / SP101 – 5773 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / GP100 – 1748 /Acier inox ;
  • 1/16″ / 6″ / Revolver / GP100 – 1764 / Acier inox ;

Calibre 338 Win Mag :

  • 1/10″ / 20″ / Carabine / Ruger guide gun – 47117 / Acier inox ;
  • 1/10″ / 23″ / Carabine / Hawkeye – 47120 / Acier allié ;

Calibre 375 Ruger :

  • 1/12″ / 20″ / Carabine / Ruger guide gun – 47124 – 47125 / Acier inox ;
  • 1/12″ / 23″ / Carabine / Hawkeye – 37186 / Acier allié ;

Calibre 380 auto :

  • 1/16″ / 2,75″ / Pistolet / LCP – 3701 – 3752 – 3763 – 3769 / Acier allié ;
  • 1/16″ / 2,75″ / Pistolet / LCP II – 3750 – 3758 – 3765 – 3767 / Acier allié ;
  • 1/16″ / 3,12″ / Pistolet / LC380 – 3219 – 3253 / Acier allié ;

Calibre 38 SP+P :

  • 1/16″ / 1,87″ / Revolver / LCR – 5401 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx- 5430 / Non spécifié ;
  • —–
  • 1/18,75″ / 3″ / Revolver / LCRx – 5431 / Non spécifié ;
  • 1/18,75″ / 2,25″ / Revolver / SP101 – 5737 / Acier inox ;

Calibre 357 mag :

  • 1/16″ / 1,87″ / Revolver / LCR – 5450 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx – 5460 / Non spécifié ;
  • 1/16″ / 2,25″ / Revolver / SP101 – 5718 / Acier inox ;
  • 1/16″ / 2,25″ / Revolver / SP101 – 5720 / Acier inox ;
  • 1/16″ / 3″ / Revolver / SP101- 5719 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver /SP101 – 5771 / Acier inox ;
  • 1/16″ / 4,20″ / Revolver / SP101 – 5782 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5107 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5109 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / SASS Vaquero – 5133 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk – 0306 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0308 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5106 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5108 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Bisley – 5130 / Acier inox ;
  • 1/16″ / 6,50″ / Revolver / Blackhawk – 0316 / Acier allié ;
  • 1/16″ / 18,50″ / Carabine / 77 series – 7405 / Acier inox ;
  • —–
  • 1/18,75″ / 2,50″ / Revolver / GP100 – 1774 /Acier inox ;
  • 1/18,75″ / 2,75″ / Revolver / Redhawk – 5033 / Acier inox ;
  • 1/18,75″ / 3″ / Revolver / GP100 – 1715 / Acier inox ;
  • 1/18,75″ / 4,20 ” / Revolver / GP100 – 1702 – 1701/ Acier allié ;
  • 1/18,75″ / 4,20″ / Revolver / Redhawk – 5059 / Acier  allié ;
  • 1/18,75″ / 4,20 ” / Revolver / GP100 – 1771 / Acier inox ;
  • 1/18,75″ / 4,20″ / Revolver / GP100 macth champion – 1754 -1755 / Acier inox ;
  • 1/18,75″ / 5,50″ / Revolver / Redhawk – 5060 / Acier inox ;
  • 1/18,75″ / 6″ / Revolver / GP100 – 1704 / Acier allié ;
  • 1/18,75″ / 6″ / Revolver / GP100 – 1707 – 1773 / Acier inox ;

Calibre 9 mm Luger :

  • 1/16″ / 1,87″ / Revolver / LCR – 5401 / Non spécifié ;
  • 1/16″ / 1,87″ / Revolver / LCRx – 5464 / Non spécifié ;
  • 1/16″ / 2,25″ / Revolver / SP101 – 5783 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0308 / Acier allié ;
  • 1/16″ / 6,50″ / Revolver / Blackhawk convertible – 0318 / Acier allié ;
  • —–
  • 1/10″ / 3,12″ / Pistolet / EC9s – 3283 / Acier allié ;
  • 1/10″ / 3,40″ / Pistolet / SR9c – 3313 – 3314 – 3316 – 3317 / Non spécifié ;
  • 1/10″ / 3,55″ / Pistolet / Ruger american pistol compact – 8635 – 8637 -8639 – 8633 – 8663 / Non spécifié ;
  • 1/10″ / 3,60″ / Pistolet / SR1911 officer style – 6758 / Acier inox ;
  • 1/10″ / 4″ / Pistolet / Sécurity 9 – 3810 – 3811 / Acier allié ;
  • 1/10″ / 4,14″ / Pistolet / SR9 – 3301 – 3321 – 3309 – 3312 / Non spécifié ;
  • 1/10″ / 4,2 ” / Pistolet / Ruger american pistol – 8605 – 8607 – 8608 – 8638 – 8661 / Non spécifié ;
  • 1/10″ / 4,25″ / Pistolet / SR1911 lightweight commander style – 6722 / Acier inox ;
  • 1/10″ / 5″ / Pistolet / SR1911 target – 6759 / Acier inoxydable ;
  • 1/10″ / 16,12″ / Carabine / PC carabine – 19100 – 19101 / Acier chrome moly ;

Calibre 10 mm :

  • 1/16″ / 5″ / Pistolet / SR1911 target – 6739 / Acier inox ;
  • 1/16″ / 6,50″ / Revolver / Super redhawk – 5524 / Acier inox ;

Calibre 40 S/W :

  • 1/16″ / 3,50″ / Pistolet / SR40c – 3476 -3477 – 3478 – 3479 / Non spécifié ;
  • 1/16″ / 4,14″ / Pistolet / SR 40 – 3470 -3471 – 3472 – 3473 / Non spécifié ;

Calibre 41 Rem mag :

  • 1/20″ / 4,62″ / Revolver / Blackhawk – 0405 / Acier allié ;
  • 1/20″ / 6,50″ / Revolver / Blackhawk – 0406 / Acier allié ;

Calibre 416 Ruger :

  • 1/14″ / 20″ / Carabine / Ruger guide gun – 47130 / Acier inox ;
  • 1/14″ / 23 / Carabine / Hawkeye – 37185 / Acier allié ;

Calibre 44 SP :

  • 1/20″ / 3″ / Revolver / GP100 – 1761 / Acier inox ;

Calibre 44 Rem mag :

  • 1/20″ / 2,50″ / Revolver / Super redhawk – 5303 / Acier inox ;
  • 1/20″ / 4,20″ / Revolver / Redhawk – 5026 / Acier inox ;
  • 1/20″ /4,62″ / Revolver / Super Blackhawk – 0813 / Acier allié ;
  • 1/20″ /4,62″ / Revolver / Super Blackhawk – 0814 / Acier inox ;
  • 1/20″ / 5,50″ / Revolver / Redhawk – 5004 / Acier inox ;
  • 1/20″ / 5,50″ / Revolver / Super blackhawk / Acier allié ;
  • 1/20″ / 5,50″ / Revolver / Super blackhawk / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Redhawk – 5001 – 5003 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super redhawk – 5501 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk hunter- 0806 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk bisley- 0862 / Acier inox ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk – 0802 / Acier allié ;
  • 1/20″ / 7,50″ / Revolver / Super blackhawk – 0804 / Acier inox ;
  • 1,20″ / 9,50″ / Revolver / Super redhawk – 5502 / Acier inox ;
  • 1/20″ / 10,50″ / Revolver / Super blackhawk – 0807 / Acier allié ;
  • 1/20″ / 10,50″ / Revolver / Super blackhawk – 0806 / Acier inox ;
  • 1/20″ / 18,50″ / Carabine / 77 series – 7401 – 7403 / Acier allié ;
  • 1/20″ / 18,50″ / Carabine / 77 series – 7408  – 7402 / Acier inox ;

Calibre 45 Colt :

  • 1/16″ / 4,20″ / Revolver / Redhawk – 5032 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5102 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Vaquero – 5105 / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk – 0445 / Acier allié ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk / Acier inox ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0446 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5101 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Vaquero – 5104 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Bisley – 5129 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / SASS Vaquero – 5134 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Blackhawk – 0465 / Acier Allié ;
  • 1/16″ / 6,50″ / Revolver / Blackhawk – 0319 / Acier inox ;
  • 1/16″ / 7,50″ / Revolver / Blackhawk – 0455 / Acier allié ;
  • 1/16″ / 5,50″ / Revolver / Blackhawk convertible – 0463 / Acier allié ;

Calibre 45 acp :

  • 1/16″ / 3,75″ / Pistolet / Ruger american pistol compact -8645 – 8648 / Non spécifié ;
  • 1/16″ / 4,20″ / Revolver / Redhawk – 5032 / Acier inox ;
  • 1/16″ / 4,25″ / Pistolet / SR1911 – 6702 / Acer inox ;
  • 1/16″ / 4,25″ / Pistolet / SR1911 lightweight commander style – 6711 / Acier inox ;
  • 1/16″ / 4,5″ / Pistolet / Ruger american pistol – 8615 – 8618 – 8680 / Non spécifié ;
  • 1/16″ / 4,5″ / Pistolet / SR45 – 3801 – 3800 / Non spécifié  ;
  • 1/16″ / 4,62″ / Revolver / Blackhawk convertible – 0446 / Acier allié ;
  • 1/16″ / 5″ / Pistolet / SR1911 – 6700 / Acier inox ;
  • 1/16″ / 5″ / Pistolet / SR1911 target – 6736 / Acier inox ;
  • 1/16″ / 5,50″ / Revolver / Blackhawk convertible – 0463 / Acier allié ;

Calibre 450 Bushmaster :

  • 1/16″ / 16,10″ / Carabine / Scout – 6837 / Acier allié ;
  • 1/16″ / 16,12″ / Carabine / Ruger american rifle – 16950 /Acier allié ;
  • 1/16″ / 20″ / Carabine / N0 1 – 21304 / Acier inox ;
  • 1/16″ / 22″ / Carabine / Ruger american rifle – 26928 / Acier allié ;

Calibre 450 Marlin :

  • 1/16″ / 20″ / Carabine / N0 1 – 21313 / Acier allié ;

Calibre 454 Casull :

  • 1/24″ / 2,50″ / Revolver / Super redhawk alaskan – 5301 / Acier inox ;
  • 1/24″ / 7,50″ / Revolver / Super redhawk – 5505 / Acier inox ;

Calibre  480 Ruger :

  • 1/18″ / 2,50″ / Revolver / Super redhawk alaskan – 5302 / Acier inox ;
  • 1/18″ / 7,50″ / Revolver / Super Redhawk – 5507 / Acier inox.

L’analyse

Les données ci-dessus sont une cartographie, à un instant précis, de la production du fabricant Ruger. Ces informations nous montrent les arbitrages faits, tant par les ingénieurs que par les marketeurs de la marque, pour construire leur vaste gamme qui couvre : des pistolets, des revolvers, des carabines semi-automatiques, des fusils d’assaut, des carabines à verrou, des carabines à bloc tombant.

Cela nous montre les calibres actuellement à la mode ou ayant une certaine popularité. Est ce que cette liste évoluera dans l’avenir ? Probablement. Certains calibres deviendront obsolètes d’autres émergeront. Le diamètre des projectiles évoluera probablement peu.

La liste des calibres mis en relation avec le type d’arme nous montre quel calibre est employé pour un type d’arme. Ou, quel calibre est compatible à plusieurs types d’arme.

On peut voir que le pas le plus serré est : 1/7″ soit un rotation complète des rayures sur une longueur de : 177,8 mm. Un pas serré est synonyme de projectile à grande vitesse. Le seul calibre qui utilise ce pas est le 17 HMR (vitesse : 777 m/s).

Le pas le plus long est : 1/24″ soit une rotation complète des rayures sur une longueur de : 609,6 mm. Un pas long est synonyme de projectile à basse vitesse.  Le seul calibre qui utilise ce pas est le 454 Casull (vitesse min : 400 m/s, vitesse max : 580 m/s).

Cette compilation nous apporte la plage de pas possible pour un calibre et une longueur de canon donné, selon le fabricant Ruger (en 2018).

Cela nous fait voir que le pas n’évolue pas forcément par rapport à la longueur du canon. Certaines longueur de canon sont très proches pour un même calibre variant parfois de 0,02″ soit 0,508 cm. Quel est l’intérêt de faire varier un canon d’un demi centimètre ? Y a t’il une réelle différence de précision entre ces deux longueurs ?

Il est à noter que la longueur d’un canon de revolver n’inclue par la chambre alors que celle d’un pistolet ou d’une carabine l’inclue. C’est un détail à prendre en considération surtout si la munition est longue.

Plusieurs calibres utilisent divers pas :

  • 9 mm Luger : 1/10″ et 1/16″ (dont des armes convertibles) ;
  • 357 Mag : 1/16″ et 1/18,75″ ;
  • 38 Sp + P : 1/16″ et 1/18,75″ ;
  • 7,62 x 39 : 1/9,5″ et 1/10″ ;
  • 300 Winch Mag : 1/9″ et 1/10″ ;
  • 7-08 Rem : 1/8,5″ et 1/9,5″ ;
  • 22-250 Rem : 1/10″ et 1/14″ ;
  • 223 Rem : 1/8″ et 1/9″ ;
  • 22 WMR : 1/9″ , 1/14″ et 1/19″ (cette dernière valeur est peu probable, s’agit il d’une erreur d’impression ou est ce la vrai valeur ?) ;
  • 22 Lr : 1/14 et 1/16 ;
  • 17 HMR : 1/7 et 1/9 .

Outre la valeur du calibre 22 WMR (1/19″) qui me semble être erronée (à confirmer), on peut se poser les questions suivantes : Comment et pourquoi le constructeur a opéré ces choix ? Comment le consommateur peut il faire le tri en l’absence de guide intégré au catalogue ? Évidemment, il reste un interlocuteur pour le client : l’armurier. Néanmoins, je pense qu’un guide aurait été une bonne chose pour fournir des informations fiables aux clients le guidant ainsi entre les divers pas possibles.

Les valeurs sont relativement proche pour la majorité mais sont espacées pour les calibres suivant :

  • 6″ d’écart pour les deux pas en 9 mm Luger soit : 152,4 mm ;
  • 4″ d’écart les deux pas du 22-250 Rem soit : 101,6 mm ;
  • 5″ d’écart pour les deux pas du 22 WMR soit : 127 mm ;
  • 2″ d’écart pour les pas du 22 Lr et 17 HMR soit : 50,8 mm .

Pourquoi de telles différences de pas pour un même calibre ? Quelles différences en cible ? A quel poids de balle correspond tel ou tel pas ?

Conclusion

Cet article est une goute d’eau dans l’océan. Il nous amène à d’autres réflexions, d’autres domaines. On ne peut pas dissocier les données extraites et présentées supra avec le poids du projectile utilisé. Car le calibre, le pas, la longueur du canon et le projectile sont liés.

Une seconde étude précisera par calibre les poids de balle les plus courant. Elle complétera le présent article. La documentation utile à ce dernier pourrait être des manuels de rechargement, des catalogues d’encartoucheur, de fabricants d’ogives …

J’aimerais faire évoluer cet article, par l’ajout d’autres données correspondant à d’autres calibres, et ainsi vous proposer un tableau plus complet des pas et longueurs de canon  possibles par calibre. Pour m’aider dans ce travail, n’hésitez pas à me faire parvenir d’anciens catalogues ou manuels de rechargements (format papier ou scan).

La gamme Ruger n’est pas “complète”. Elle ne couvre pas certain domaine de l’armement léger : armes à canon lisse (superposé, juxtaposé, fusil à pompe, fusil semi automatique), lanceurs non létal,  mitrailleuses (légère, lourde) … Pourquoi la marque américaine se “limite t’elle” ?

Publié dans Techniques de fabrication, Tous les articles | Laisser un commentaire
